磁盤陣列（Redundant Arrays of Inexpensive Disks，RAID），有“價格便宜且多余的磁盤陣列”之意。 原理是利用數組方式來作磁盤組，配合數據分散排列的設計，提升數據的安全性。磁盤陣列是由很多便宜、容量較小、穩定性較高、速度較慢磁盤，組合成一個大型的磁盤組，利用個別磁盤提供數據所產生加成效果提升整個磁盤系統效能。同時利用這項技術，將數據切割成許多區段，分別存放在各個硬盤上。磁盤陣列還能利用同位檢查(Parity Check)的觀念，在數組中任一顆硬盤故障時，仍可讀出數據，在數據重構時，將數據經計算后重新置入新硬盤中。

　　閑來無事，組了個raid 0，感覺還不錯，速度有明顯提高，加載游戲和啟動程序速度有所改善

　　單碟速度下圖：

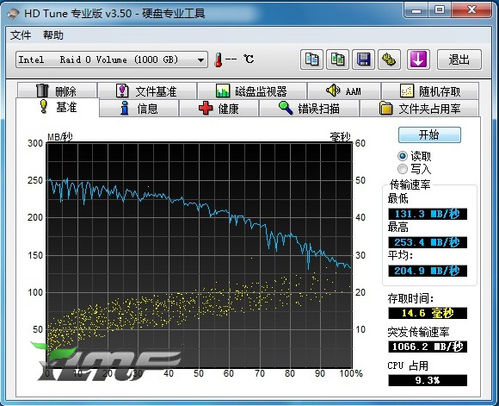

　　raid0 速度下圖：

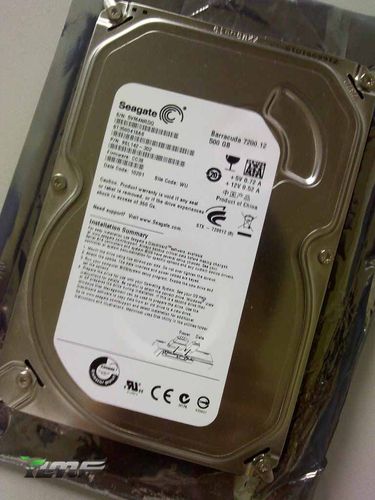

　　用的硬盤呢是這個，倆希捷500g單碟

　　步驟方法

　　1、下面說說步驟吧，因為板子不一樣，進入和設置的方法有所區別，下面以我的P55A-UD3R為例,intel板子設置基本相同：

　　首先在電源開啟后B I O S在進行P O S T時，按下鍵進入B I O S設置程序。若要制作R A I D，進入

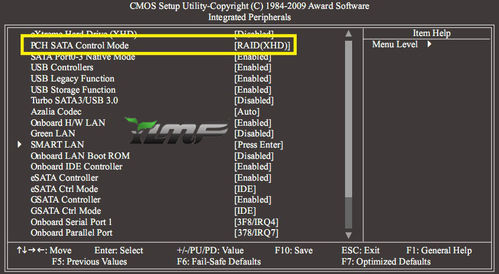

　　「Integrated Peripherals」將「PCH SATA ContrP Mode」選項設為「RAID(XHD)」,退出BIOS程序設置并保存設置結果。

　　如下圖

　　2、然后需要進入RAID設置程序進行以下步驟設置：

　　步驟一：

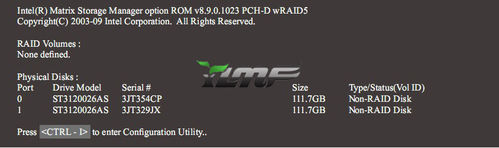

　　在BIOS POST畫面后，進入操作系統之前，會出現如下所示的畫面，按+鍵進入

　　RAID設置程序。

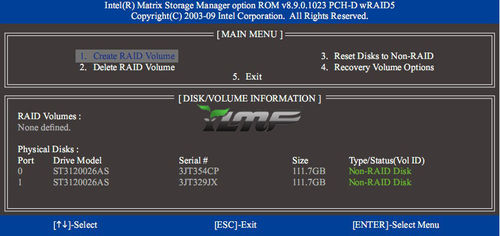

　　按下+后會出現P55 RAID設置程序主畫面。

　　建立磁盤陣列(Create RAID VPume)

　　在「Create RAID VPume」選項按鍵以制作RAID磁盤。

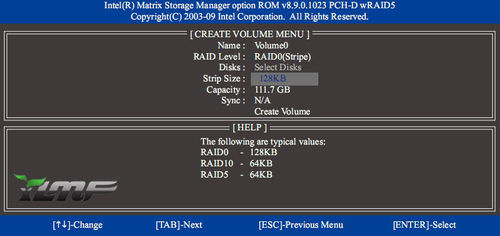

　　進入「CREATE VPUME MENU」畫面，可以在「Name」選項自定義磁盤陣列的名稱，字數最

　　多可為16個字母，但不能有特殊字符，設置好后按鍵。選擇要制作的R A I D模式(R A I D

　　Level)。RAID模式選項有：RAID 0、RAID 1、Recovery、RAID 10及RAID 5 (可選擇的RAID模

　　式視安裝的硬盤總數而定)。選擇好RAID模式后，按鍵繼續執行后面的步驟。

　　在「D i s k s」選項選擇要制作磁盤陣列的硬盤。若只安裝了兩塊硬盤，則此兩塊硬盤將被自 動設為磁盤陣列。

　　接下來請選擇磁盤窗口大小(Strip Size) ，可調范圍是從4 KB至128 KB。 設置完成后，按鍵設置磁盤陣列容量(Capacity)。

　　步驟五：

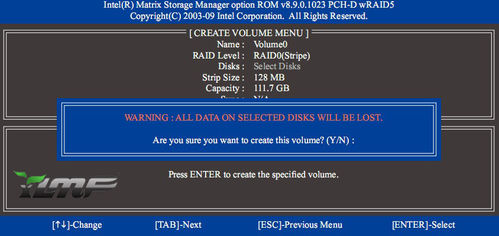

　　設置好磁盤陣列容量后，按鍵移至「C r e a t e Vo l u m e」(建立磁盤)選項。在「C r e a t e

　　Vo l u m e」按下鍵以開始制作磁盤陣列。當確認消息出現時，確定制作磁盤陣列請按

　　，取消請按 。

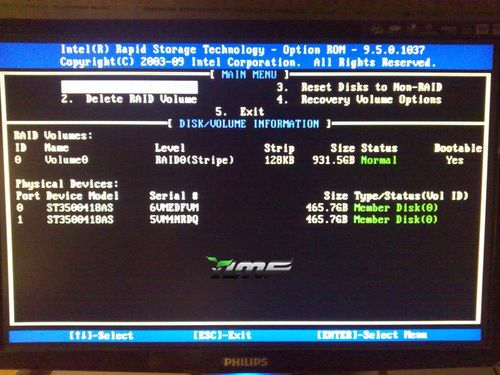

　　3、完成后在「DISK/VPUME INFORMATION」中可以看到建立好的磁盤陣列詳細數據，例如磁 盤陣列模式、窗口大小、磁盤陣列名稱及磁盤陣列容量等，下面是我的陣列信息。

　　4、最后設置完成后在主畫面按鍵或選擇「5. Exit」，然后按鍵以退出此RAID設置程序。

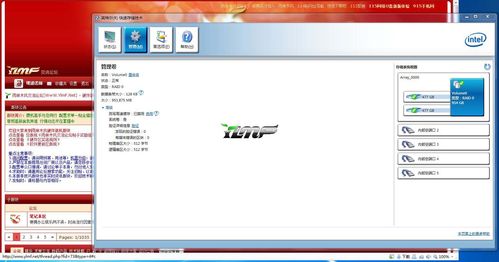

　　按下來就可以進行SATA RAID/AHCI驅動程序軟盤的制作及操作系統的安裝了，安裝完intel的raid程序后，可以查看raid信息和管理，

　　追求速度的朋友可以開啟回寫緩存，但其可能會導致突然斷電時硬盤數據沒有保存，我沒開。

　　嗯，大概就這樣了....感謝您能看到這里....

　　5、另上個AMD的方法,以770T-UD3P為例,因為用這個板子的人比較多,我前段時間也用這個,AMD的設置也是大同小異:

　　6、首先在電源開啟后， BIOS 在進行 POST 時，按下 鍵便可進入 BIOS Setup 主畫面，然后進入

　　“Integrated Peripherals” ，確認 “OnChip SATA ContrPler” 為開啟狀態。

　　將 “OnChip SATA Type” 選項設定為 “RAID” ;將 “OnChip SATA Type” 設定為 “RAID” 及 “OnChip

　　SATA Port4/5 Type” 設定為 “As SATA Type”.

　　7、然后進入RAID BIOS ，設定 RAID 模式:

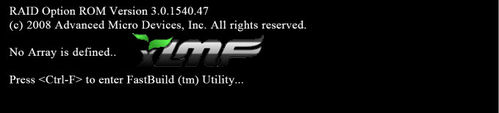

　　系統啟動在 BIOS POST (Power-On Self Test 開機自檢 ) 畫面之后，進入操作系統之前，會出現如

　　圖所示的畫面，請按 + 鍵進入 RAID BIOS 設定程序。

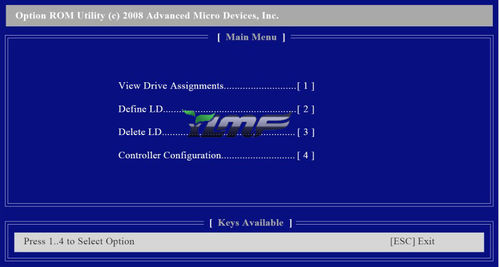

　　8、按 + 鍵進入RAID 設定程序-會出現“Main Menu”窗口。

　　(主菜單)：Main Menu

　　若您想查看磁盤陣列中的磁盤信息，請按<1>進入“View Drive Assignments”畫面。

　　若您要建立磁盤陣列，請按<2>進入“Define LD”畫面。

　　若您想刪除磁盤陣列，請按<3>進入“Delete LD”畫面。

　　若您想查看SATA控制端口配置，請按<4>進入“ContrPler Configuration”畫面。

　　9、若要建立磁盤陣列，請在主菜單中按 <2> 進入 “Define LD” 窗口。此功能允許使用者依

　　照個人需求，手動指定要作為磁盤陣列的硬盤并定義磁盤陣列模式。

　　10、使用上下鍵移動至一個邏輯磁盤組并按下鍵進入磁盤陣列設定畫面。

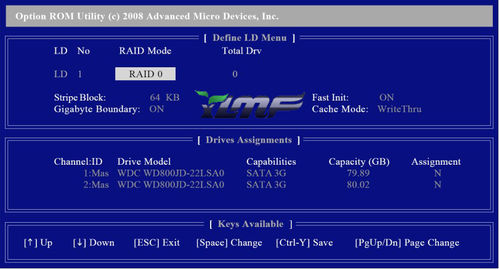

　　11、下面開始制作raid0:

　　1. 在 “RAID Mode” 項目下，按 鍵選擇 RAID 0 。

　　2. 使用方向鍵移至 “Stripe Block” 項目下，再按 鍵切換至所需的區塊大小。 ( 默認值：

　　64 KB,建議設置為128K)

　　3. 然后在 “Drives Assignments” 項目下使用上下鍵選擇要加入磁盤陣列的磁盤。

　　4. 在被選磁盤的 “Assignment” 處按下 鍵或 鍵使之切換至 “Y” 。此操作將會將使該磁

　　盤加入您要制作的磁盤陣列中。而 “Total Drv” 處也會顯示加入陣列的磁盤總數。

　　5. 設定完成之后，按下 + 鍵保存設定值后將出現如圖所示的畫面。

　　6. 按 + 鍵選擇清除主開機記錄，或者按其它鍵忽略此選項。接下來將出現如圖

　　所示的畫面。

　　7. 按 + 鍵選擇自定磁盤容量，或者按其它鍵選擇最大化磁盤容量。

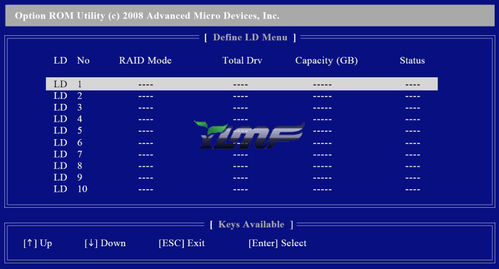

　　8. 制作完成后將會回到“Define LD Menu”畫面。在此畫面您可看到新制作的磁盤陣列。

　　9. 請按鍵回到主菜單。若要退出RAID BIOS utiPty，請按鍵。

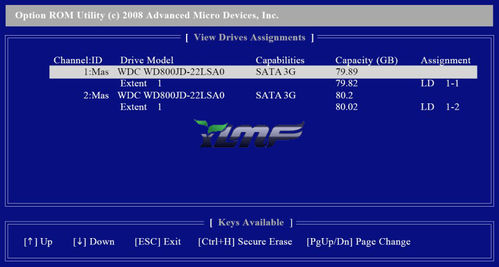

　　12、 查看磁盤狀態

　　“View Drives Assignments”窗口顯示連接至AMD SB710控制器的磁盤是否被指定為磁盤陣列中的

　　成員。進入此窗口后，在磁盤的“Assignment”項目下您會看到它們所屬的磁盤陣列。

　　若該磁盤沒有建立磁盤陣列，會顯示為“Free”。

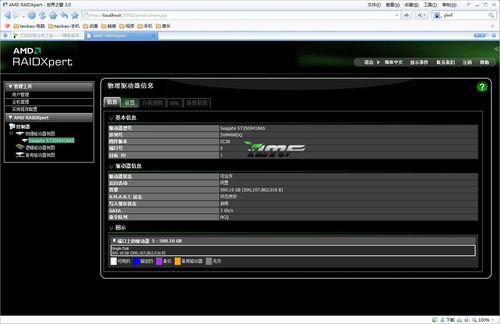

　　13、接下來就可以進行SATA RAID/AHCI驅動程序軟盤的制作及操作系統的安裝了，安裝完AMD的驅動和raid管理程序后，可以查看raid或ACHI及NCQ設置管理，如下圖:
