945GL主板時亮時不亮的維修過程

2020-07-16 18:50:47
字體：大 中 小
來源：轉載
供稿：網友
主板型號：雜牌945GL主板
故障現象：時亮時不亮3 I8 V2 p0 ^# C2 m
故障分析： 收到一個雜牌945GL主板，客戶從外地發來的。故障寫著時亮時不亮。我們測試第一次，居然可以亮。再測試第二次時，不過內存。再測試一下，居然沒有復位了。上假負載測試，也是沒有復位8 i7 U: ?* q0 e" K' R. t& g

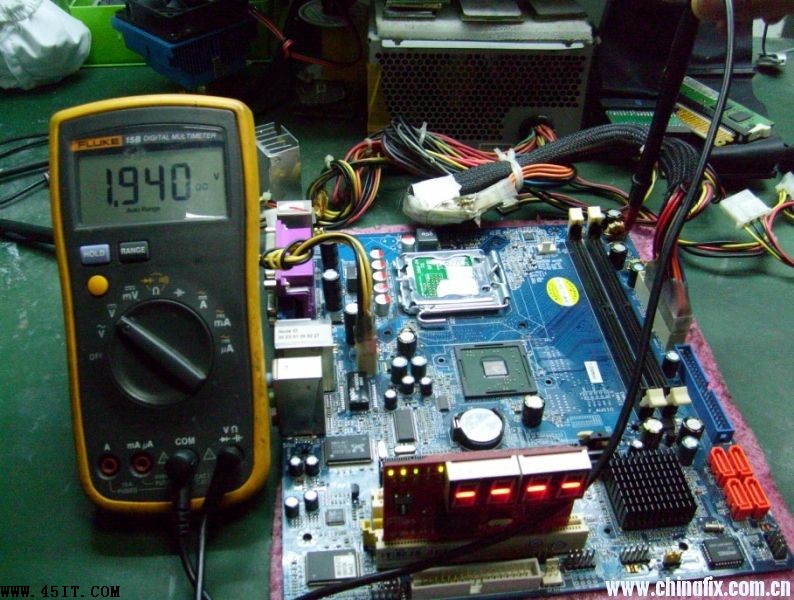

趁著沒有復位的時候。趕緊測量一下。首先測量內存供電：DDR2內存1.9V正常。
1.jpg ! k3 w8 w/ S$ B. o

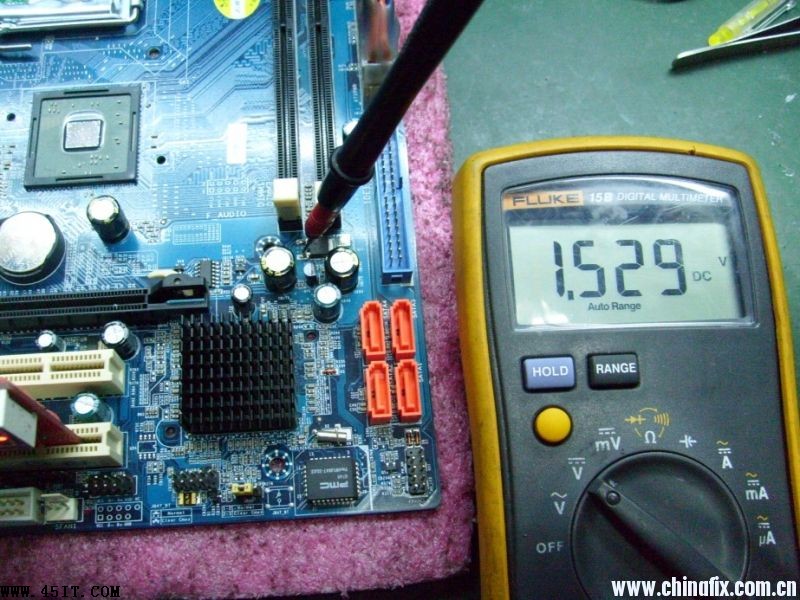

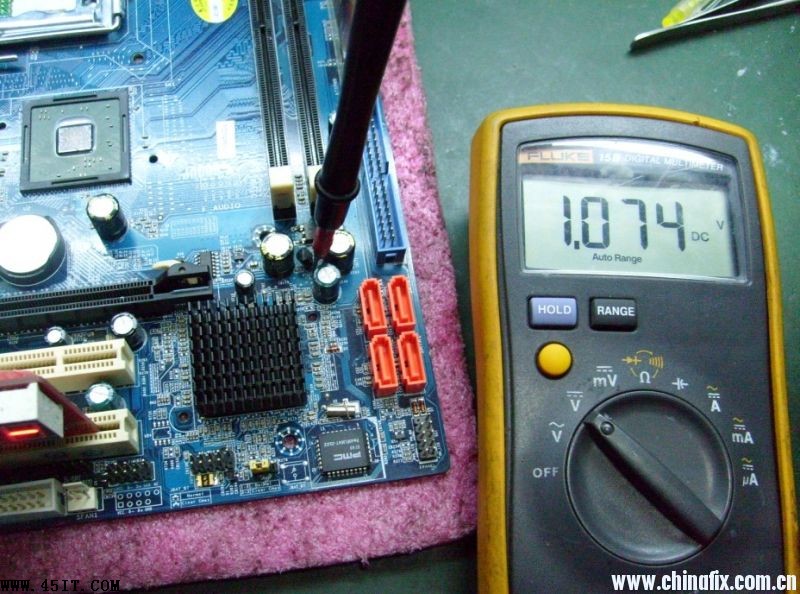

然后測量橋的供電，一個1.5V，一個1.05V.分別如下兩個圖所示

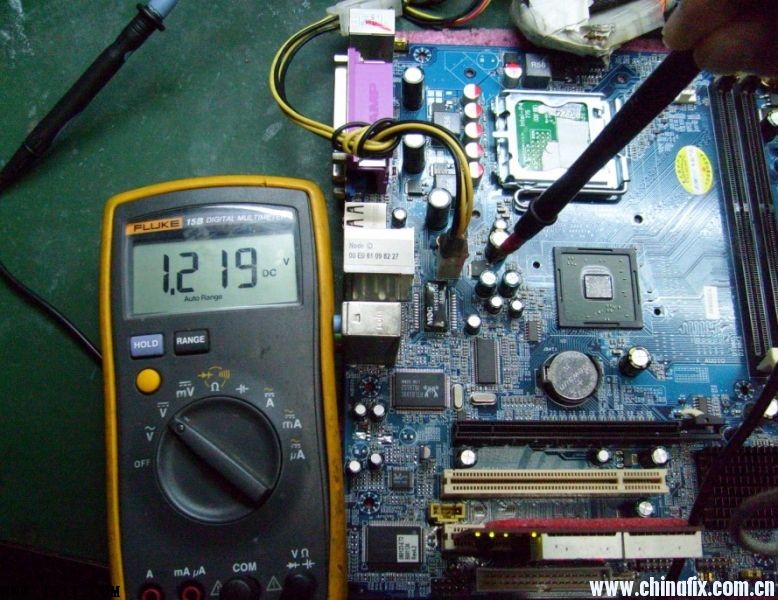

內存和橋的供電都沒問題。接下來測量前端總線的供電1.2V也很正常。
4.jpg - P% G! S( d6 c, C- q

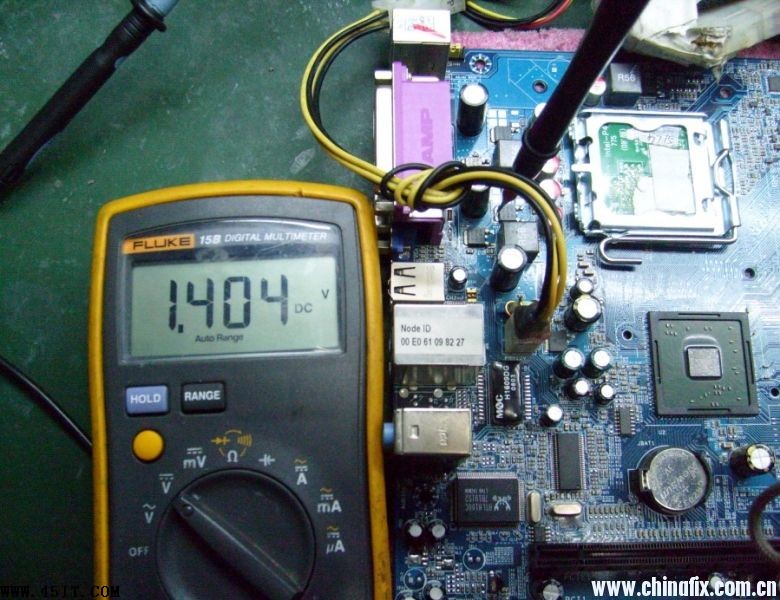

最后測量CPU供電，1.4V的電壓顯然很正常。
5.jpg # {9 V6 W  z" U7 d

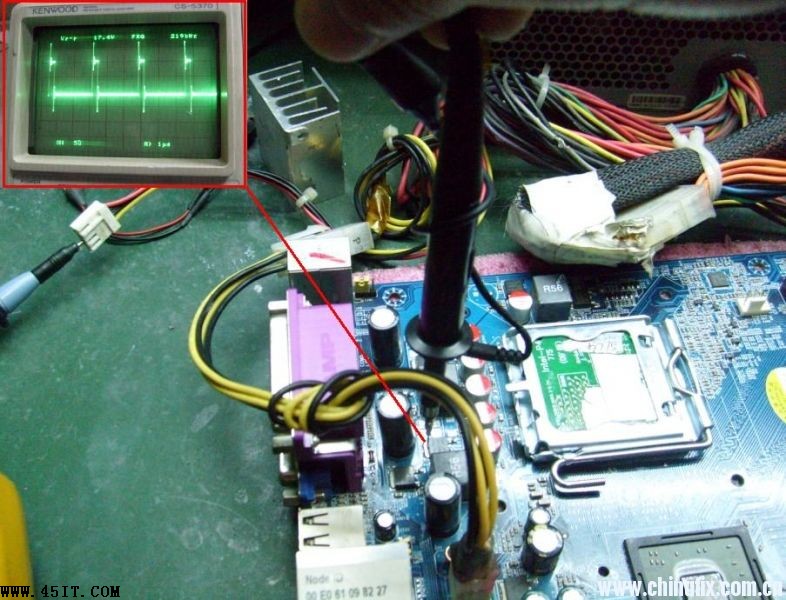

使用示波器測量其波形，也是非常標準的方波。
6.jpg - C- J7 F/ m' J

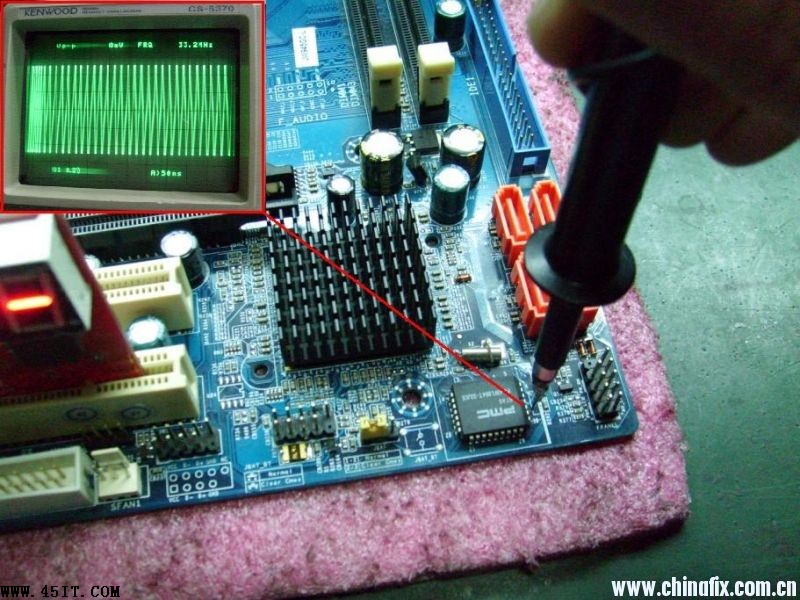

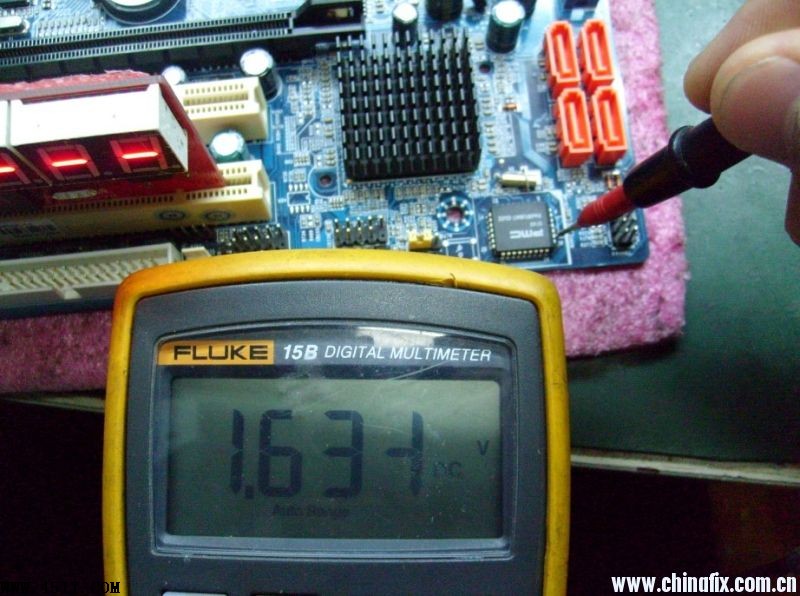

一般沒有復位的故障都是供電沒有導致的，而這個主板，居然幾大供電都沒問題。接下來只能依照時序測量時鐘信號了。選擇了BIOS的31腳1.6V電壓正常，測量波形33MHz的正玄波也沒一點問題。
7.jpg 9 g7 q# S$ B6 q4 o4 P8 `

上一頁12 下一頁 閱讀全文
