一、AGP簡介

　　　AGP(Accelerated Graphics Port)即加速圖形端口。它用于連接顯示設備的接口，是為了提高視頻帶寬而設計的一種接口規范。
　　　AGP 1.0規格中，有1x、2x兩種工作模式，數據傳輸率分別為266MB/s、533MB/s。
　　　AGP 2.0規格中，有4x的工作模式，數據傳輸率為1064MB/s
　　　AGP 8x是Intel公司新發布的圖形端口規格，AGP 8x被定義為一條32位寬的并行總線，運行于533-MHz，總帶寬大約在2.1GB/s。

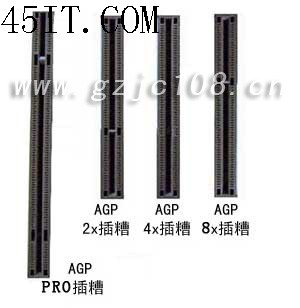

　　　AGP Pro接口是一種為了滿足顯示設備功耗日益加大的現實而研發的圖形接口標準，應用該技術的圖形接口主要的特點是比AGP 4x略長一些，其加長部分可容納更多的電源引腳，使得這種接口可以驅動功耗更大（25-110w）或者處理能力更強大的AGP顯卡。這種標準其實是專為高端圖形工作站而設計的，完全兼容AGP 4x規范，使得AGP 4x的顯卡也可以插在這種插槽中正常使用。AGP Pro在原有AGP插槽的兩側進行延伸，提供額外的電能。它是用來增強，而不是取代現有AGP插槽的功能。

　　　兼容原則：1、370主板上的AGP槽只有2X、4X，4X一般兼容2X顯卡
　　　　　　　　2、478主板上的AGP槽只有4X和8X，478主板上的4X槽一般不兼容2X顯卡

二、AGP槽關鍵測試點


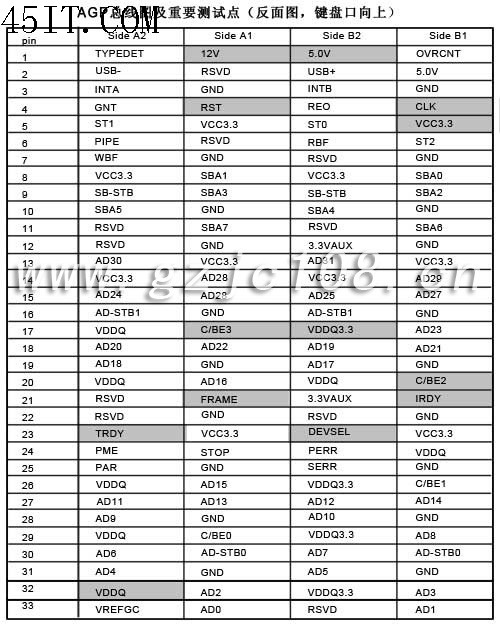

　　　說明：上圖所示為AGP槽的總線及重要測試點，其中8個信號測試點和PCI是一樣的。

　　　　圖中測試點的電壓：12V由黃線提供，5.0V由紅線提供，3.3V由橙線提供

　　　　RST：復位測試點，正常電壓3.3V~0V

　　　　CLK：時鐘測試點，正常電壓1.1V~1.6V，66MHZ，P3主板多由北橋提供，P4主板大多由時鐘芯片提供

　　　　VCC：表示直流電

　　　　VDDQ：電壓識別腳，不同規格的AGP槽，VDDQ電壓也不一樣，2X顯卡3.3V，4X顯卡4.5V，8X顯卡0.8V
