RT9241電源IC在線測試數據

2020-07-16 18:55:13
字體:
來源:轉載
供稿:網友

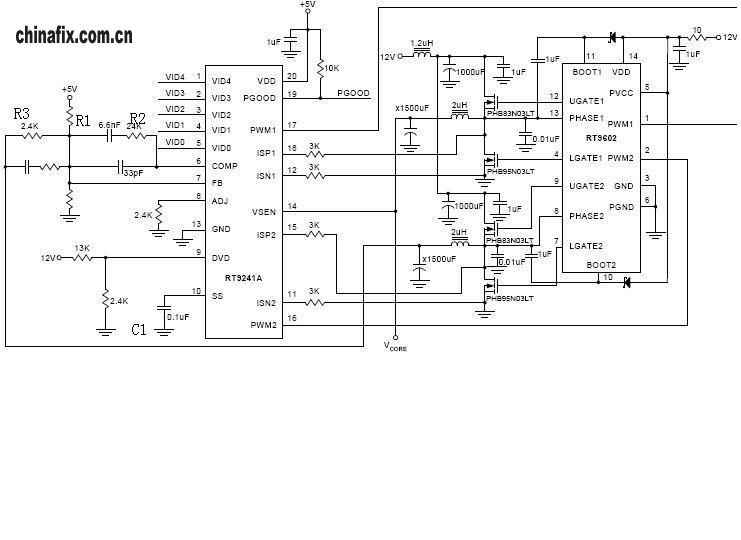

  9241關鍵引腳實驗:
  1:  10腳SS端
  A、 斷開SS端所接外接電容,無VORCE.   如果關機后立即開機,就有VORCE.幾秒種后當?shù)靼迳蠚埩綦妷悍烹娡戤吅笤匍_(kāi)機,就沒有VORCE.    結論:SS端不能開路
  B、 在SS端接一電阻到地,開機,沒有VORCE      結論:SS端不能漏電、短路
  C、在SS段接一比較大的電容,開機,能有VORCE。觀察10腳電壓,在開機時是緩慢上升的。因?yàn)殡娙菰龃罅耍浞烹姇r(shí)間常數增大,所以能夠看但10腳電壓的緩慢上升。   結論:SS端外接電容容量無嚴格要求(尚待考證)

  取掉SS腳電容后,各關鍵引腳電壓變化:
  10腳SS:電壓為0V。正常時為5.5V             7腳FB為0V,正常時為1.9V        6腳COMP 為5.5V  正常為時1.9V



       2: 6腳COMP 7腳FB


              A:  取掉7腳到正5V之間的電阻,仍然有正常值的VORCE輸出。
              B:  取掉R2,仍然有正常值的VORCE輸出。
              C:  取掉6、7腳之間的33PF電容,還是有正常的VORCE輸出
              D:  取掉R3,沒有VORCE輸出
