南北橋的供電測試點

2020-07-16 18:56:36
字體：大 中 小
來源：轉載
供稿：網友

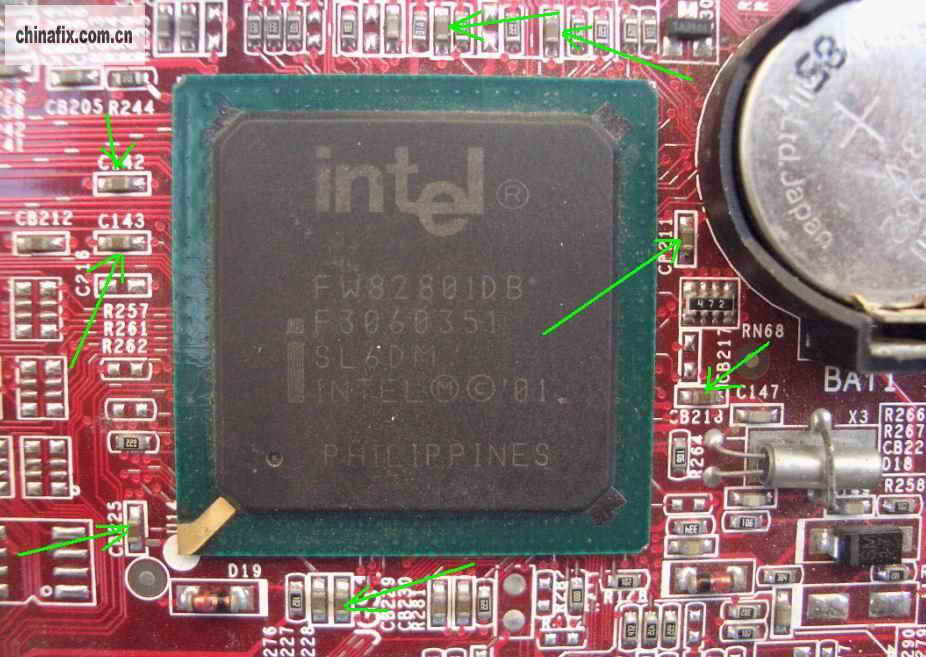

        很多剛開始搞的朋友都說找不到南北橋的供電點,現以MS-6580實物為例子,以上兩圖分別為NB、SB，他們的供電點可以通過在橋旁邊的小電容來測量，小電容一般一端接地，另一端就是供電端。如北橋的CB115 、C80、CB107、CB109、CB110這些小電容的一端都跟CPU的VCORE相連，CB129是5V，L12和C72是跟內存供電相連的2.5V，南橋的供電測試點也多是在電容腳上.至于怎么會知道這些,其實沒什么好方法,多量實物,想辦法多搞些電路圖看一下,如果能找到跟手上板子相同的電路圖,一定一定一定對照圖把板上每個元件的作用搞清楚!!!!!!!其它不同型號的板要舉一反三,熟能生巧了,到時你想不成高手都難.看完這些東西心情激動吧,哈哈!
