　　剛開始學修主板的，看過焊接技巧版后，加上論壇里的一些帖子，應該對主板有一定的了解了吧，現在是否可以動手維修了呢？盡管對主板原理還不清楚，我想也可以開始修一部分主板了，按照下面的一些簡單方法，除了可以修好一些以外，對理論學習還是有幫助的。

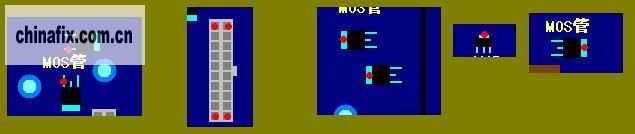

　　這是某型號主板的簡化外觀圖：

點擊切換原始大小/縮放

　　電腦公司拿來的主板，都是那些鳥裝機員抱來的，你就別指望它給你一一介紹主板什么故障了所以，一片主板拿到手里，我首先就量這些紅點的對地阻值或二極體值，其實這些紅點有些已經重復了，比如ATX，兩頭共4個點，其實我想量＋12V、＋5V、＋3.3V的對地阻值，說實話，到底哪邊是3.3V，我也懶得去記，反正很快就量好，呵呵

　　第一個的紅點是MOS管的S級，主板上什么1.5V啊、2.5V啊好像一般都是此腿輸出的，量對地應該可以大概判斷一下橋芯片上的情況，沒有小值就可以，如果要問一般多少為合適呢？我不知道，估計沒標準答案。

　　第二個ATX剛說了一下，有時候你量3.3可能會量到很低的值，也許是正常的，很多板都是，如果量5V短路了，如果沒別的明顯短路的話，建議取下I/O后再量一下，，，，5VSB的點也量一量，就是左邊一排孔從上往下第二個孔，如果才接觸主板，記得認這個ATX座子的形狀，別刻舟求劍就好

　　第三個圖的紅點點，一定要量的，一個點是對CPU供電的來源12V/5V，不一定是和ATX20孔的插座相連的，另一個點就是CPU電壓的測量點（其實不是：），只是直流電阻值上可以說是相同的），這兩點如果有短路，肯定是不要強行上電的好，理由有二：1，你不一定天天都修設計完善的品牌板：2，你未必有很高的水平－－－高手看了都在笑話了

　　還有那，兩個紅點之間不要低阻，否則－－－－－－－我不言語，自有言語，切記切記

　　如果想知道那個管是上管，那個是下管：下管至少有一個是腳接地的！

　　后面的兩個紅點是很多板上3VSB的產生點，最后一個圖：有些管不是MOS管，也是這種外形，它的輸出電壓是散熱片輸出的，可能有什么內存電壓、3VSB待機電壓等，別短路哦，3.3VSB短就可以宣判SB掛了，少有別的壞的，如果你不信，僅可取I/O、門電路等來試試，練練焊工也不錯

　　好了，你現在可以計劃通電測試了...........盡管短路不一定真沒有

點擊切換原始大小/縮放

　　所有主板維修以前，都要外觀檢查的，還有電池啊、跳線啊、清空coms啊.............

　　裝上假負載，這個建議一定得買一個...插上DB卡，接上電源，在按電源開關以前，摸一下主板上的南橋和挨歐，沒什么溫度的話，拿起你的廉價萬用表，量一下PCI的A14，）如果不知道A14在哪里，就上網搜一下PCI的有關介紹），就是3.3VSB，不過我從沒量過，因為我的卡可以直接看到這個電壓。想買這個卡的，我可以介紹給你們賣家，呵呵廣告了，不過不是我賣，也沒提成，方便初學者而已！！

　　沒問題的話，就按電源開關吧，如果電源可以一直加上不斷，就要看一眼復位燈是什么表現，同時你的手就要上主板摸，看有沒有什么的地方發熱的，感覺一切正常的話，就要再次拿起你的廉價萬用表，來量主板上的電壓了，第一個要量的，就是CPU電壓，主板CPU座子旁邊有幾個大電感，找那幾個一模一樣的，就量它們的公共端，根據你的假負載，這個電壓可能高低不同，但一般在1.45～1.85間（P4的)，然后再量另外的所有MOS管的散熱片和S級電壓，不管這些電壓是什么，不外乎下面幾種值：12v、5v、3.3v、2.5v、1.8v、1.5v、1.25v，實際會有一點點誤差，比如5v是4.95v，2.5v是2.6v，1.25是1.3等，12v一般出現在聲卡那里，1.25v幾乎都在ddr插槽的外側排阻上

　　電壓沒什么問題，再看看14.318、32.768這兩個晶體的兩個腳的電壓，不能一樣高，也不能太離譜，具體多少，好板量個幾片，就知道規律了，沒什么標準電壓值的

　　如果主板不能通電，我們分兩種情況：1，沒3.3VSB，看看待機電壓電路1117、1084等，也有的板就兩個二極管串聯來降壓5VSB來得到3.3的，只要南橋不短路，這個電壓100％可以修出來；2，其它原因，只有兩招，換32.768及其外圍元件，換IO，當然，你會跑線路的話，還有很多東西要檢查的，那就屬于懂的人了，這里不說

      如果是通電立馬就斷電的，主板上有短路了，樓上那個菜鳥已經說過了，紅點有低阻，很多就通電立馬斷電，找那些短路的東西，只能指望你的基本工了

　　上電后，如果有某個電壓不對，比如某MOS管的S級電壓是0.8V那樣子的，不是我們上面說的那幾個電壓值，換這個管先！什么都不懂，可以修主板，其實你會換這幾個管就可以修好很多了，主要在北橋和內存旁邊的那幾個

　　如果換了MOS管，電壓還是起不來（電壓升的很高的幾乎沒見過），而且它的輸出也沒什么短路的，起碼感覺上沒什么短路吧，可以試試跑管子的控制級（G級、柵級）的線路，如果了解運算放大器的話，還好辦一點，看看它的反饋呀什么的，什么電流、電壓串并聯負反饋，都看一看，建議了解一下LM345.穩壓元件TL431那樣的元件的簡單原理，這里就不說了...

　　復位的情況，無遇到最多的是CPU電壓問題和IO問題比較多點，CPU電壓，先只把握幾個供電管判斷和電源IC的代換就可以應付一陣了，至于外圍線路，就連一些老師傅也有頭痛的時候。IO問題，一個字：換！
     至于時鐘影響復位，表量一下一些資料上的CLK點就可以了，南橋缺少時鐘是不行的，到南橋的幾個時鐘一般都是1點幾V，不敢說都絕對一致，至少也不能相差太多。當然還有32.768除了影響開機外，也會影響到復位的，檢查它，晶體代換和晶體外圍元件的代換，別的辦法沒有！有好設備的人就可以開心了

　　上CPU內存后，主板不跑數，如果沒有什么好儀器，還真不好修，我個人覺得，跑FF和00，最難判斷的是問題到底出在哪一塊，是CPU、北橋這邊呢還是南橋、BIOS這邊，或者是供電質量不好，或者什么什么的，且先不理睬，我們可以做這樣幾件事

        1，CPU的供電管的溫度是否偏高或溫度明顯不一致，有問題可以考慮電壓控制IC

        2，CPU座子得仔細檢查檢查，揭開座子，看看里面得銅片是否有一些不順眼，或者壓壓CPU或北橋在開機來判斷這里是否有空焊和接觸問題

        3，一件痛苦的事，量各地方的AD線的值，大家論壇里找帖子看去........

        4，還有就是比較簡單的工作了，說簡單只是指沒什么好理由，操作起來還是考驗基本工的：換IO和刷 BIOS，我覺得很多問題也出在這里，IO換的沒問題？BIOS肯定刷好了？

        如果主板可以跑數，但點不亮，或可以點亮但自檢畫面半途死機，或自檢完畢，進不了系統，它們都可以刷個BIOS先，畢竟這都是很多老鳥說的圣典。當然，這里面有些情況是要檢查IO接口的

         什么都不懂，也要修主板，這些修估計可以修好30％的板子了，練習數月后估計可以到50％，論壇里再看看那些高手的帖子（比如我師傅），加強理論知識，70%修復率還是沒問題的
