b   觀察R345（56Ω）是否損壞）；

c   量5V STB是否正常，D22是否損壞。

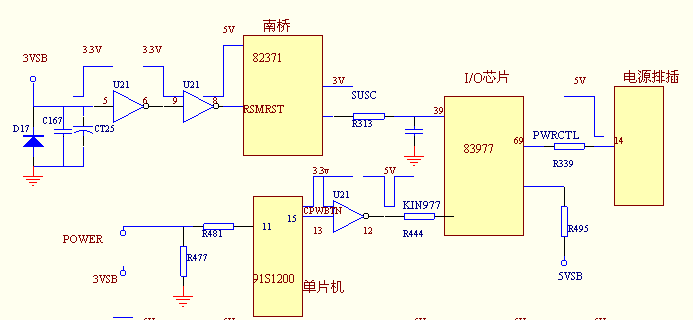

   3）觀察CPW BTN信號是否正常，開機應為        ，測U21 PIN13，若不正常可能為單片機壞

      或U21 PIN13前端電路R477等出現問題。

   4）若CPW BTN         正常，而KIN977信號不正常，則故障應在反相器U21上。

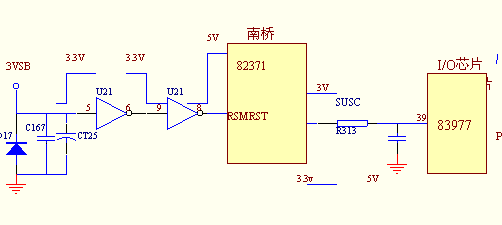

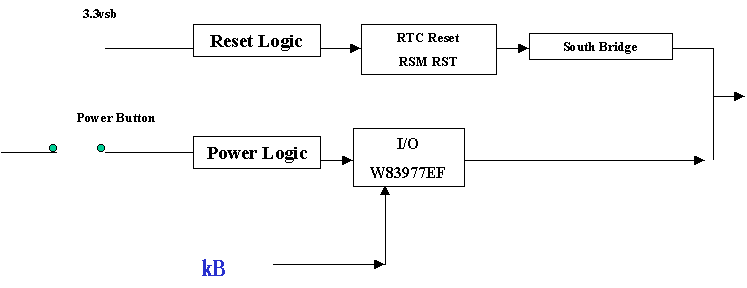

2、由南橋發出的SUSC信號     不正常，（經R313到I/0芯片的PIN39）。

  1）由反相器U21 PIN8發出的RSM RST信號是否正常       （ 經R318），若不正常，檢查U21及前端電路，CT25、C167等。

2）  檢查南橋工作條件32 k晶振是否起振，VBAT 2.8V；

3）  南橋與I/O芯片之間電路，C166或83977本身損壞。

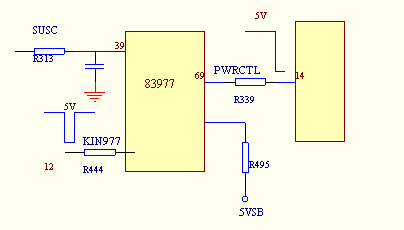

 3、 若SUSC、KIN977信號都正常，但83977的PIN69無PWRCTL信號     輸出，則故障出在I/O芯片上。

1）I/O芯片83977的工作條件PIN71、PIN72、PIN73都為5V STB ，PIN66 VBAT為2.8V；

2）檢查83977背面電源線；

3）檢查83977到電源插座之間通路R339、R357、C357等。

三、維修技巧：

1、     單片機好壞判斷方法（陳偉茂提供）

在不上電時，可用此方法迅速確定故障范圍：

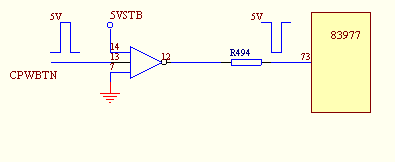

不上電時，將反相器HCT14（U21）的PIN13、PIN14腳短接，如果能開機，則故障一般在單片機上。

當正常上電時，從U31的13腳輸入CPWBTN信號         ，因U21的PIN14剛好為+5V，將PIN14、PIN13短接，即產生      信號，這時若能上電，證明反相器后端電路都正常，故障出現在前端，單片機、3V STB等。

2、     反相器HCT14的測量方法（張會安提供）

用動態分析法，用示波器探針接引腳，觸發POWER鍵，觀察其輸入、輸出圖形：

1）  輸入、輸出相同，一般為反相器壞；

2）  當輸入或輸出電平處于半高或半低狀態，（相對門坎電壓面言）?？蓪⑾鄳_翹起，用萬

   用表二極管檔測量其對地阻值是否正常，來判斷HCT14是否正常。如不正常，可判斷為HCT14

   損壞；若正常，可查相關電路的電容是否漏電及電阻。

3、     I/O芯片83977的測量方法（梁恩宏提供）

1）觀察其背面電源線是否燒斷；

   2）檢查I/O芯片的電源腳的對地阻值是否偏小。一般若偏小100Ω ，則可能為內部短路 ，可 將  電源腳翹起或將相應連線割斷來判斷。

   3）I/O芯片 PIN71、PIN72、PIN73都接5VSTB，檢查其對地阻值。

   4）用動態分析法觀察其輸出信號SUSC、KIN977都正常，且其工作條件 5VSTB（PIN71、72、73）， 2.8V VBA（PIN64）都正常，但輸出PWRBT      不正常，可判斷I/O芯片壞。

   5）若83977的數據線SD阻值偏大幾十歐，則可能引起C105故障，將引腳翹起。發現其內部 開     路。

維修實例：

1、故障：A10主板不上電。加電按POWER鍵，上電一閃就關機。

分析：量PS-ON信號，按PWER鍵后，PO-ON變低電平。說明開機電路正常，一閃后自動關機，這現象可能為電源短路。經檢查為+12V對地短路。

2、故障：A9不上電，量32K晶振不振。

分析：32K晶振不振，更換Y2與電容后，故障依舊。拔開JCC跳帽，量第2腳，發現阻值不對，正常應為50Ω左右。由于與A9主板的VBAT相連的只有U10（83977）、U13（596B）、U24（83782溫控芯片），經查為U24（83782短路）。

3、故障：A5-133E、A5-133開機一段時間后，自動關機。

分析：用示波器量POWER兩端電平，發現1腳電平不對，為高電平。而正常應為低電平，經查為PCB漏電。A5/133E、A5/133自動關機大多數為線路PCB漏電引起（通常為POWER鍵的一端到HCT14 PIN13之間PCB漏電。）

4、故障：A10主板自動上電

分析：檢查電源排座的14腳PS-ON信號為+5V，沒有下拉信號，但已自動開機，將PS-NO對外連線斷開后，仍是如此。懷疑電源的短路，果然發現5VSB與5V短路，使5V電壓由5VSB提供，結果沒開機就上電。檢查為二極管D8擊穿，也是造成自動開機的重要原因。

5、故障：A10主板不能關機（A10E）

分析：由于U22需工程更改，許多U22改料后虛焊，當U22虛焊時常出不能關機且會不能睡眠。
