爆炸圖是在介紹一個產品時經常使用的一個工具，特別是機械類產品的封面圖、介紹視頻中應用尤為多，爆炸圖可以很好的顯示產品的內在結構的前提下還原內部零件的相對位置。

1、打開模型

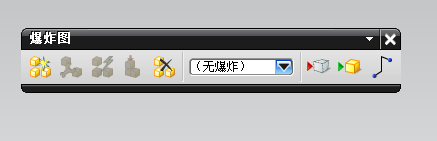

2、右擊調出菜單，單擊“爆炸圖”工具條

3、單擊新建“爆炸圖”，“確定”

4、單擊“編輯爆炸圖位置”出來編輯操作菜單

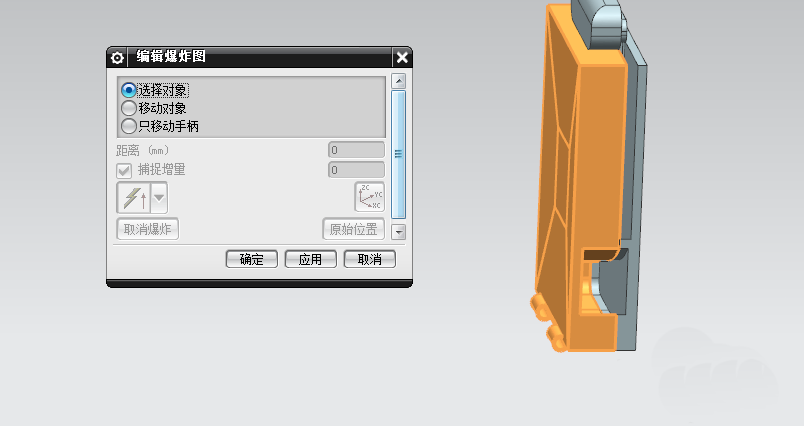

5、在“選擇對象”選項下選擇一個對象

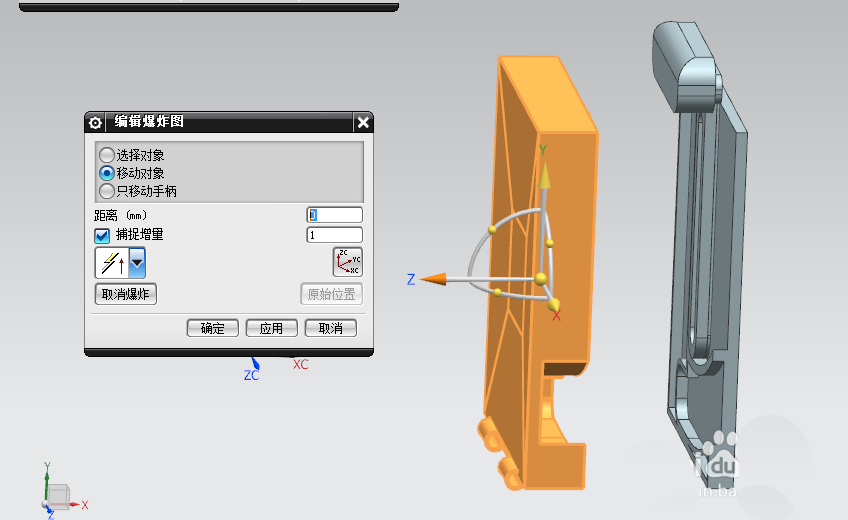

6、點選“移動對象”選項，出現可移動的左邊系，移動對象到合適的位置

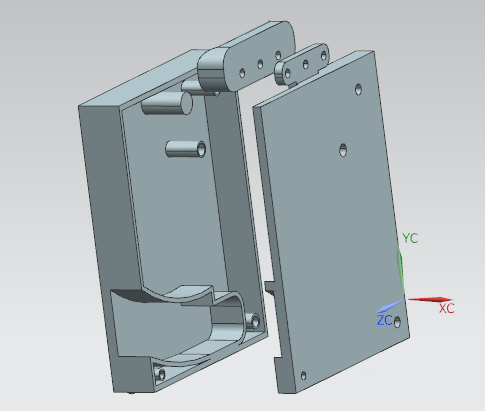

7、重復上述步驟，將零件一個一個拉出，而后調整角度即可得到可顯示內部結構的爆炸圖
