Altium Designer怎么制作PCB元件庫?

2020-07-18 16:17:08
字體:
供稿:網友

制作PCB元件庫是電子電路設計中的比較重要的一環,掌握了這個的話,基本上畫電路也就掌握了一半,所以一定要認真的去學習。

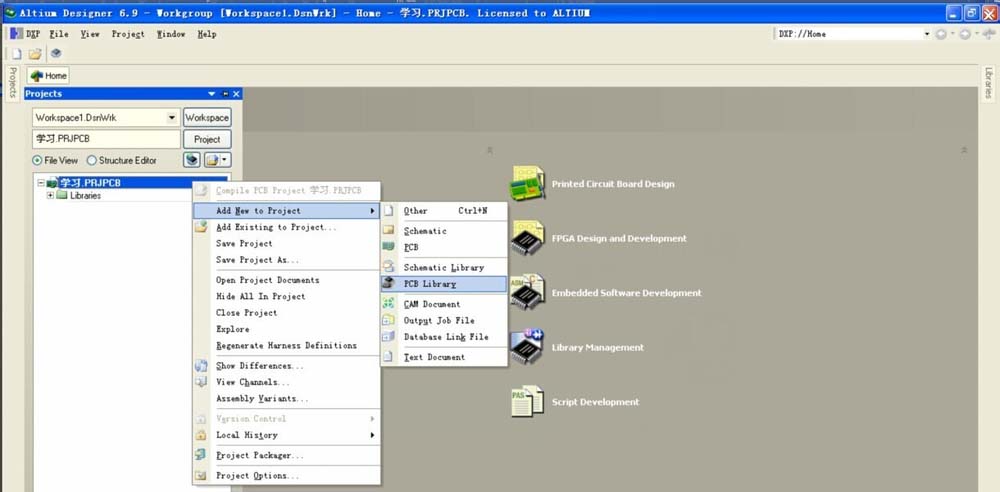

1、首先我們在工程文件夾中新建一個PCB Library。

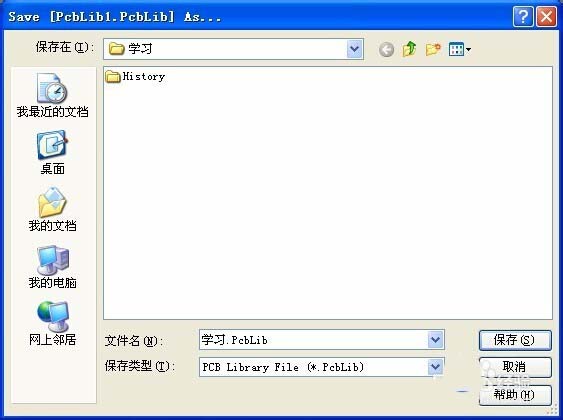

2、點擊工具欄中的“保存”按鈕,左上角第二排的第三個按鈕,或者快捷鍵Ctrl+S,彈出對話框,選擇保存路徑(盡量和保存的工程文件夾放到一個文件夾里),修改文件名,然后點擊保存。

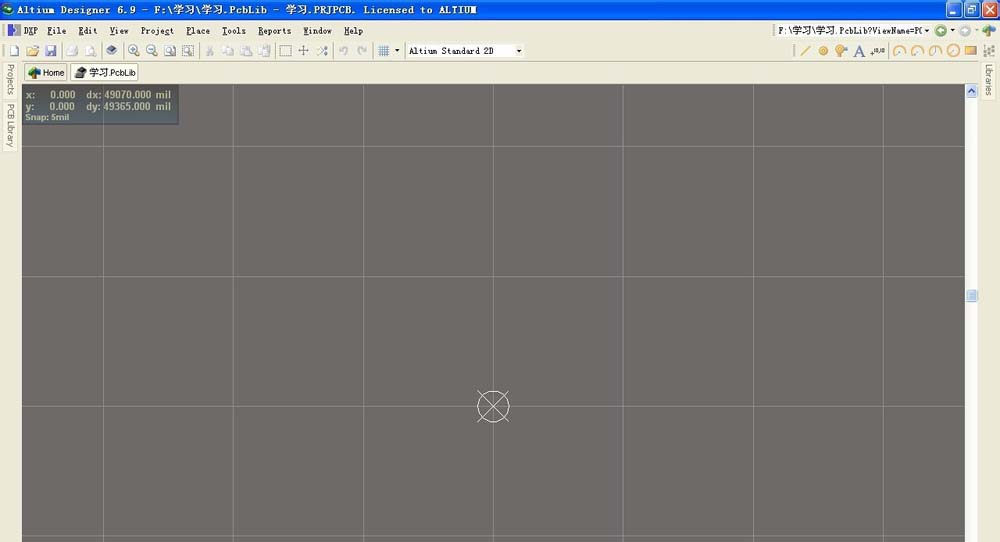

3、點擊左上角上的PCB Library,回到PCB編輯頁面,按Ctrl+End回到坐標原點位置,(這里的快捷鍵和原理圖元件庫的快捷鍵不一樣)。

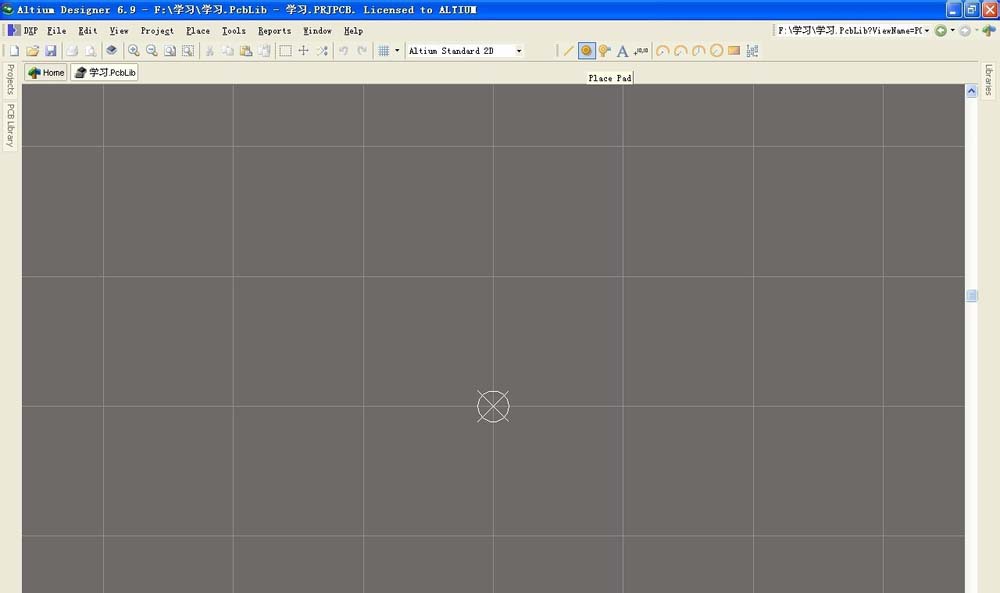

4、現在我們還是跟上次畫原理圖庫一樣畫一個簡單的PCB元件庫吧,我們畫一個0805的封裝,首先我們先放置焊盤,在工具欄的右側有一個Place Pad,單擊它。

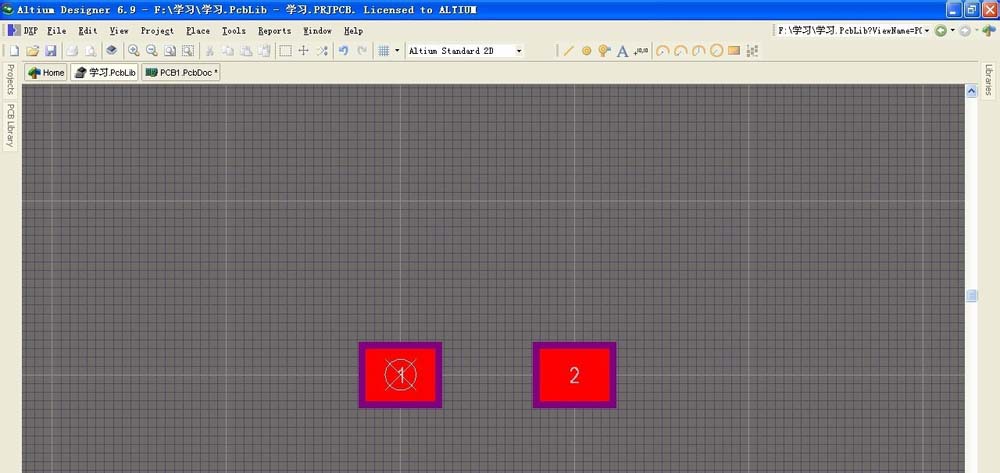

5、然后我們放置2個焊盤,然后我們要知道0805的意思是長度為:80MIL,寬度為50MIL的一個元件大小,焊盤的大小我們可以根據資料得知,我們這里的焊盤大小設置成X=30MIL,Y=40MIL

6、左鍵雙擊已經放置的焊盤,按下圖來進行更改,Designator:1,Layer:Top Layer,X-Size:30,Y-Size:40,其它默認點擊OK,這里要注意標號改成1是因?yàn)橐_一定要和原理圖庫的電阻引腳相對應,原理圖之前我們做過是1腳與2腳,所以這里也必須改成1腳與2腳,因?yàn)?805封裝我們這里是貼片,所以不需要鉆孔,焊盤放在頂層就可以了,另一個引腳也按同樣的方法改成引腳2。

上一頁12 下一頁 閱讀全文
