ug中想要繪制彈簧模型，該怎么使用拉伸命令制作彈簧模型的教程，請看下文詳細教程。

1、打開UG8.0軟件，進入建模環境。

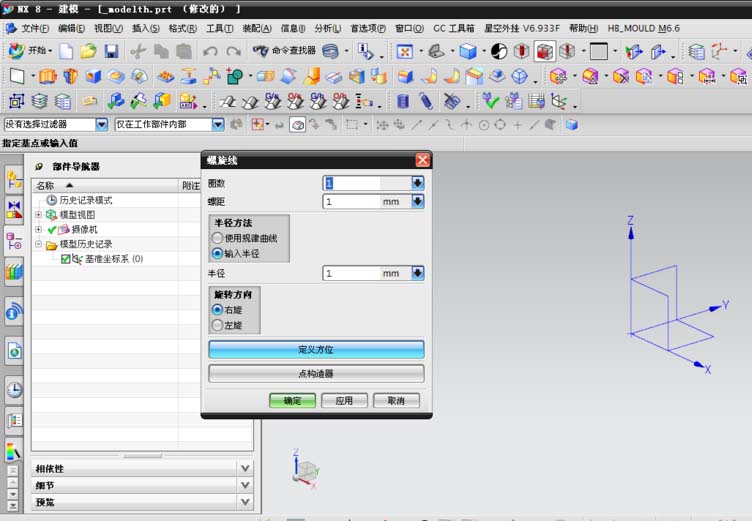

2、依次點擊“插入—曲線—螺旋線”，進入螺旋線對話框。

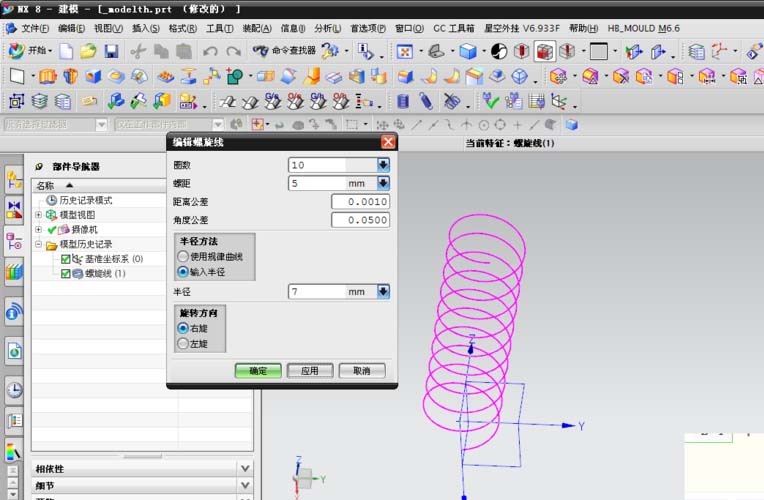

3、編輯螺旋線，填入螺旋線參數，螺距和半徑盡量設置接近數值，后邊效果會好點。點擊確定，生成螺旋線。

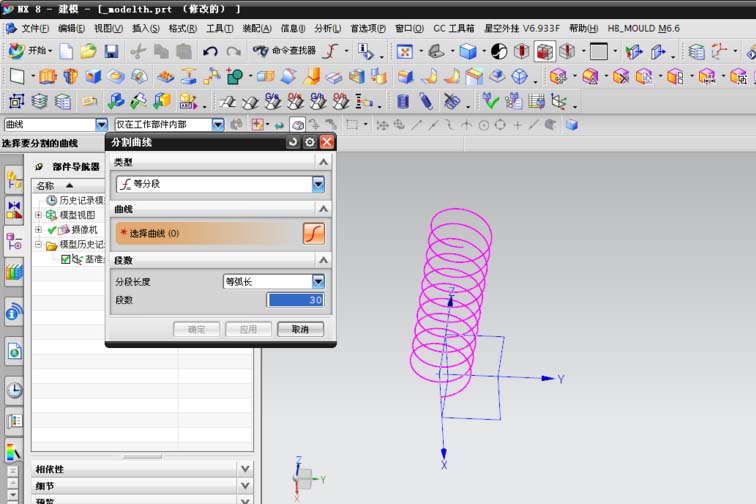

4、分割螺旋線，通過“編輯—曲線—分割”，進入分割曲線對話框。曲線選擇整個螺旋線，分割段數要合理，點擊確定。

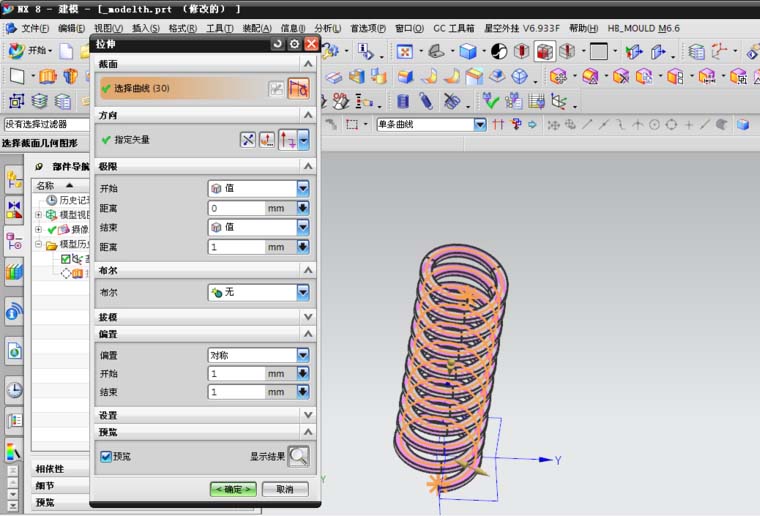

5、然后點擊“拉伸”按鈕，進入拉伸對話框，截面選擇整個分割的螺旋線，“矢量方向”選擇Z軸，“極限”中的距離要設置小于螺距，“偏置”設置為對稱，開始和結束設置一樣。

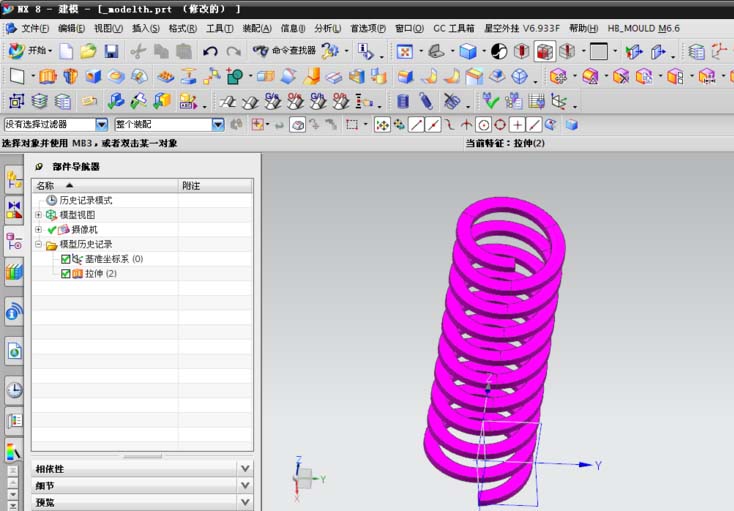

6、點擊確定，生成拉伸的彈簧。

以上就是ug制作彈簧模型的方法，很簡單，希望大家喜歡，請繼續關注武林網。
