表達式是通過三角函數數值來創建圖形的一種方法，是屬于特殊零件圖形的構建，下面就以UG9.0軟件為藍本，對其表達式界面進行解說及應用技巧。

1、表達式輸入：工具----表達式；快捷鍵是（ctrl+e)

2、執行：插入----曲線----規律曲線----根據方程。如果沒有“規律曲線”命令，用：幫助----命令查找器；查找。

3、“表達式”對話框如下：

4、將方程轉換為參數方程時注意：將方程轉化為參數方程時，一定要將其轉換為以變量t為參數的方程，在 UG中，t的變化范圍一定是從0到1。

5、規律曲線命令如下：

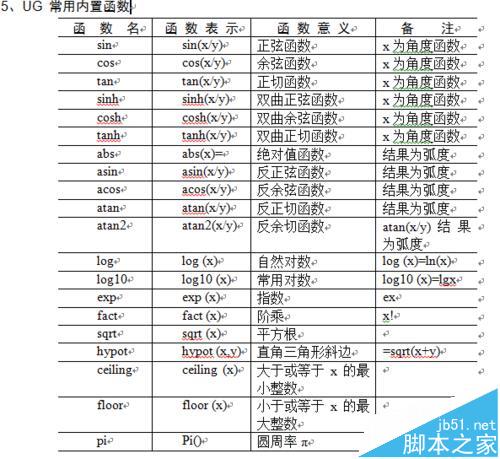

6、UG 常用內置函數

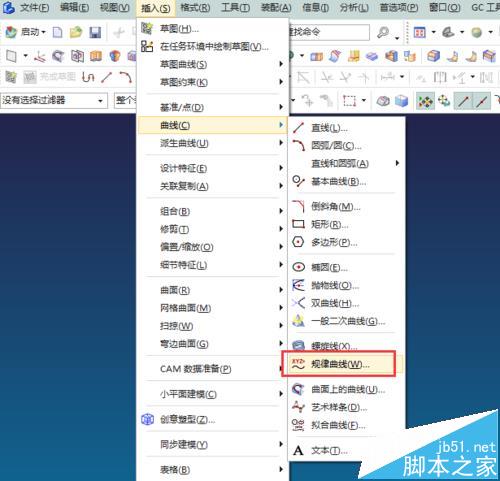

7、在UG中利用【規律曲線】|【根據方程】繪制各種方程曲線：

1）極坐標（或柱坐標r,θ,z）與直角坐標系(x,y,z)的轉換關系：

x=r*cos(θ)；y=r*sin(θ)；z=z

2）球坐標系(r,θ,φ)與直角坐標系(x,y,z)的轉換關系：

x=rsinθcosφ；y=rsinθsinφ；z=rcosθ

在UG表達式中輸入的theta=θ；phi=φ；r=rho

注：所有UG表達式中，必須先在名稱欄輸入t，公式欄輸入0，類型為恒定的，即無單位。t是UG自帶的系統變量，其取值為0~1之間的連續的數

8、直線

直線的數學方程為y-y0=tan(θ)*(x-x0)，若直線經過點（10,20），傾角θ為30°，長度L為40，即UG表達式為：

theta=30

L=40

xt=10+L*cos(theta)*t

yt=20+L*sin(theta)*t

zt=0

效果如圖1

9、圓和圓弧

圓的數學方程為(x-x0)^2+(y-y0)^2=r^2，若圓心坐標為（50,40），半徑r為30，即UG表達式為：

r=30

theta=t*360

xt=50+r*cos(theta)

yt=40+r*sin(theta)

zt=0

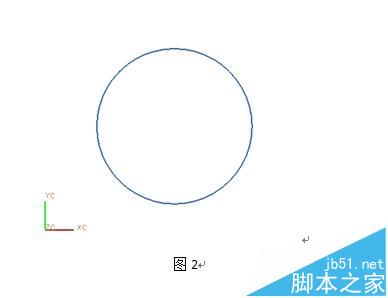

效果如圖2

10、橢圓和橢圓弧

橢圓的數學方程為(x-x0)^2/a^2+(y-y0)^2/b^2=1，若橢圓中心坐標為（50,40），長半軸a為30（在X軸上），短半軸b為20，即UG表達式為：

a=30

b=20

theta=t*360

xt=50+a*cos(theta)

yt=40+b*sin(theta)

zt=0

效果如圖3

11、雙曲線

雙曲線的數學方程為x2/a2-y2/b2=1，若中心坐標為（0,0），實長半軸a為4（在x軸上），虛半軸b為3，y的取值范圍為-5~+5內的一段，即UG表達式為：

a=4

b=3

yt=10*t-5

xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)

zt=0

做出一半后進行鏡像復制，效果如圖4

12、拋物線

拋物線I的數學方程為y2=2px，若拋物線的頂點為（30,20）焦點到準線的距離p=8，y的取值范圍為-25~+25，即UG表達式為：

p=8

yt=50*t-25+20

xt=(yt-20)^2/(2*p)+30

zt=0

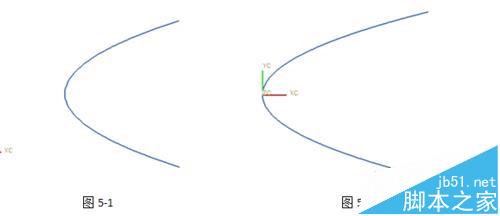

效果如圖5-1

拋物線II數學參數方程：x=3px2，y=3px（其中t為參數）。UG表達式為：

p=8

tt=t*4-2

xt=2*p*tt^2

yt=2*p*tt

zt=0

效果如圖5-2
