數據恢復分類：硬恢復和軟恢復。所謂硬恢復就是硬盤出現物理性損傷，比如有盤體壞道、電路板芯片燒毀、盤體異響，等故障，由此所導致的普通用戶不容易取出里面數據，那么我們將它修好，同時又保留里面的數據或后來恢復里面的數據，這些都叫數據恢復，只不過這些故障有容易的和困難的之分；所謂軟恢復，就是硬盤本身沒有物理損傷，而是由于人為或者病毒破壞所造成的數據丟失（比如誤格式化，誤分區），那么這樣的數據恢復就叫軟恢復。

這里呢，我們主要介紹軟恢復，因為硬恢復還需要購買一些工具設備（比如pc3000,電烙鐵，各種芯片、電路板），而且還需要懂一點點電路基礎，我們這里所講到的所有的知識，涉及面廣，層次深，既有數據結構原理，為我們手工準確恢復數據提供依據，又有各種數據恢復軟件的使用方法及技巧，為我們快速恢復數據提供便利，而且所有軟件均為網上下載，不需要我們投資一分錢。

數據恢復的前提：數據不能被二次破壞、覆蓋！

關于數碼與碼制：

關于二進制、十六進制、八進制它們之間的轉換我不想多說，因為他對我們數據恢復來說幫助不大，而且很容易把我們繞暈。如果你感興趣想多了解一些，可以到百度里面去搜一下，這方面資料已經很多了，就不需要我再多說了。

數據恢復我們主要用十六進制編輯器：Winhex （數據恢復首選軟件）

我們先了解一下數據結構：

下面是一個分了三個區的整個硬盤的數據結構

MBR，即主引導紀錄，位于整個硬盤的0柱面0磁道1扇區，共占用了63個扇區，但實際只使用了1個扇區（512字節）。在總共512字節的主引導記錄中，MBR又可分為三部分：第一部分：引導代碼，占用了446個字節；第二部分：分區表，占用了64字節；第三部分：55AA，結束標志，占用了兩個字節。后面我們要說的用winhex軟件來恢復誤分區，主要就是恢復第二部分：分區表。

引導代碼的作用：就是讓硬盤具備可以引導的功能。如果引導代碼丟失，分區表還在，那么這個硬盤作為從盤所有分區數據都還在，只是這個硬盤自己不能夠用來啟動進系統了。如果要恢復引導代碼，可以用DOS下的命令：FDISK /MBR；這個命令只是用來恢復引導代碼，不會引起分區改變，丟失數據。另外，也可以用工具軟件，比如DISKGEN、WINHEX等。

但分區表如果丟失，后果就是整個硬盤一個分區沒有，就好象剛買來一個新硬盤沒有分過區一樣。是很多病毒喜歡破壞的區域。

EBR，也叫做擴展MBR（Extended MBR）。因為主引導記錄MBR最多只能描述4個分區項，如果想要在一個硬盤上分多于4個區，就要采用擴展MBR的辦法。

MBR、EBR是分區產生的。

比如MBR和EBR各都占用63個扇區，C盤占用1435329個扇區……那么數據結構如下表：

而每一個分區又由DBR、FAT1、FAT2、DIR、DATA5部分組成：比如C 盤的數據結構：

Winhex

Winhex是使用最多的一款工具軟件，是在Windows下運行的十六進制編輯軟件，此軟件功能非常強大，有完善的分區管理功能和文件管理功能，能自動分析分區鏈和文件簇鏈，能對硬盤進行不同方式不同程度的備份，甚至克隆整個硬盤；它能夠編輯任何一種文件類型的二進制內容（用十六進制顯示）其磁盤編輯器可以編輯物理磁盤或邏輯磁盤的任意扇區，是手工恢復數據的首選工具軟件。

首先要安裝Winhex，安裝完了就可以啟動winhex了，啟動畫面如下：首先出現的是啟動中心對話框。

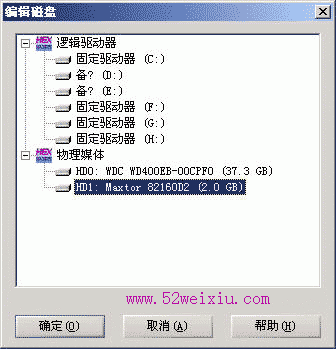

這里我們要對磁盤進行操作，就選擇“打開磁盤”，出現“編輯磁盤”對話框：

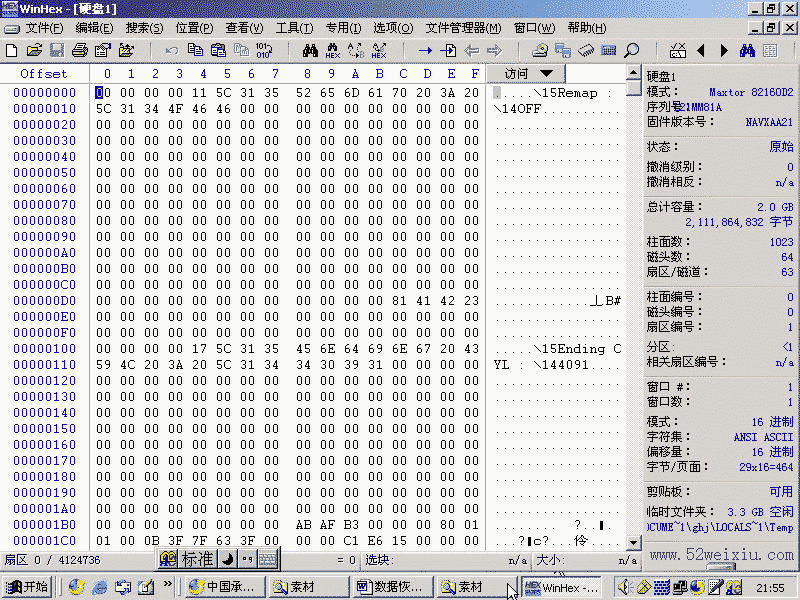

在這個對話框里，我們可以選擇對單個分區打開，也可以對整個硬盤打開，HD0是我現在正用的西部數據40G系統盤，HD1是我們要分析的硬盤，邁拓2G。這里我們就選擇打開HD1整個硬盤，再點確定.然后我們就看到了Winhex的整個工作界面。

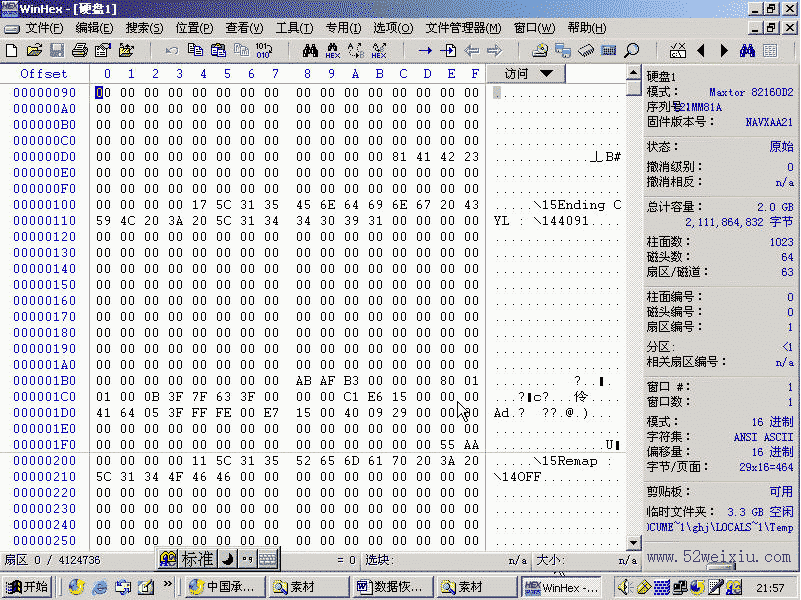

最上面的是菜單欄和工具欄，下面最大的窗口是工作區，現在看到的是硬盤的第一個扇區的內容，以十六進制進行顯示，并在右邊顯示相應的ASCII碼，右邊是詳細資源面板，分為五個部分：狀態、容量、當前位置、窗口情況和剪貼板情況。這些情況對把握整個硬盤的情況非常有幫助。另外，在其上單擊鼠標右鍵，可以將詳細資源面板與窗口對換位置，或關閉資源面板。（如果關閉了資源面板可以通過“察看”菜單——“顯示”命令——“詳細資源面板”來打開）。
最下面一欄是非常有用的輔助信息，如當前扇區/總扇區數目……等

向下拉拉滾動條，可以看到一個灰色的橫杠，每到一個橫杠為一個扇區，一個扇區共512字節，每兩個數字為一個字節，比如00。

下面我們來分析一下MBR，因為前面我們說過，前446個字節為引導代碼，對我們來說沒有意義，這里我們只分析分區表中的64個字節。

分區表64個字節，一共可以描述4個分區表項，每一個分區表項可以描述一個主分區或一個擴展分區（比如上面的分區表，第一個分區表項描述主分區C盤，第二個分區表項描述擴展分區，第三第四個分區表項填零未用）

每一個分區表項各占16個字節，各字節含義如下：（H表示16進制）

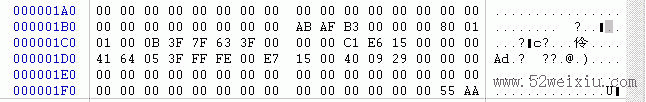

此硬盤的第一分區表（即MBR）分析如下：

第一個分區表項（C盤）

第1字節80：表示此分區為活動分區；

第5字節0B：表示分區類型為Fat32；

第9、10、11、12字節 系統隱含扇區3F 00 00 00：所謂系統隱含扇區就是本分區（C盤）之前已用了的扇區數，這是一個十六進制數，但要注意：真正的隱含扇區數應該反過來填寫（比如：隱含扇區數為3E 4D 5A 6F，則反過來就是6F 5A 4D 3E ，這才是實際的隱含扇區數）。那么，3F 00 00 00反過來寫就是00 00 003F，也就是3F，將他轉成十進制數我們才能知道實際的隱含扇區數是多大。這可以使用計算器來算，單擊工具欄上的“計算器”按鈕，如下圖：

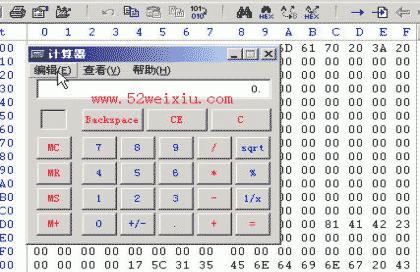

這樣就啟動了計算器

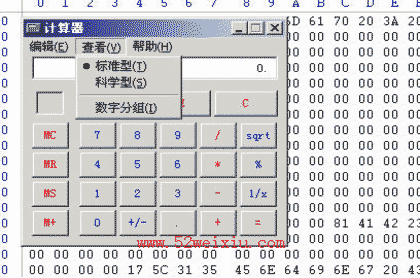

計算器有兩種型號，我們要進行進制轉換，就要選擇“科學型”

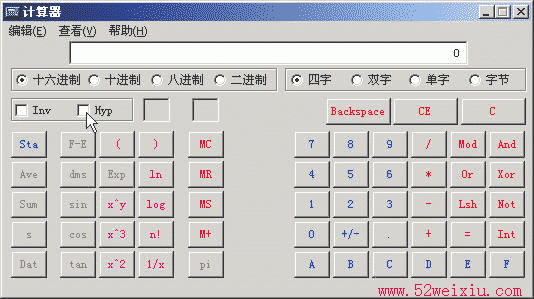

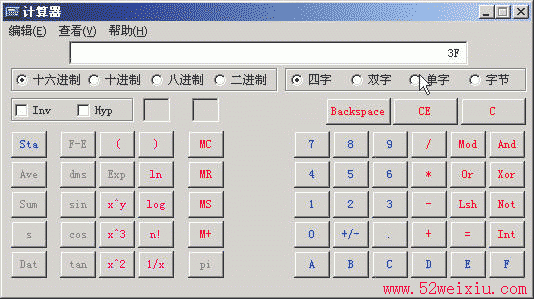

比如我們要將十六進制3F轉換為十進制，就要先選中“十六進制”，然后輸入3F

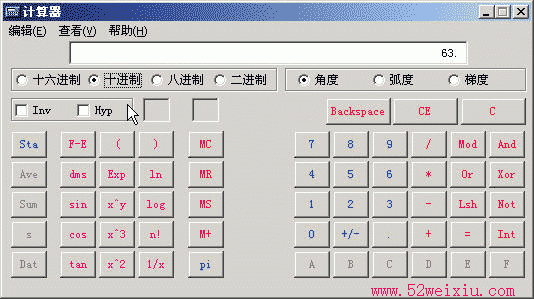

再選中“十進制”，十六進制3F轉為十進制等于63。想一想我們前面所講的，MBR占用63個扇區，也就是C盤之前已用了的扇區數為63，第64個扇區就是C盤的第一個扇區，但要注意的是，整個硬盤的LBA地址是從零開始的，0~62的扇區為MBR。

第13、14、15、16字節本分區總扇區數(當然，這也就是C盤的大小)：C1 E6 15 00，同樣，實際的十六進制數也要反過來才對，也就是00 15 E6 C1，將它轉換成十六進制數是1435329。給你出個題，你知道D盤的EBR在哪個扇區嗎？我們一起來算一下，還記得前面數據結構那個表嗎？C盤后面不就是D盤的EBR嗎？D盤EBR的第一個扇區=MBR+C盤的大小，也就是 63+1435329=1435392。
我們來看看對不對，單擊工具欄上的“轉到扇區”按鈕，出現一個“轉到扇區”對話框

然后輸入1435392，再點“確定”，就到了1435392扇區了（你可以使用它再轉回到0扇區）

這個就是D盤的EBR，也就是D盤的分區表了，怎么知道的呢？因為MBR和EBR的結構是完全一樣的，都是占用了63個扇區，但只用了第一個扇區，其余62個扇區填零不用。第一個扇區前446個字節都為引導代碼，后64個字節為分區表，最后2個字節為55AA結束標志。因為EBR不是活動分區，不需要引導代碼，所以前446個字節為零。

還有另一種方法直接找到D盤的EBR，單擊“訪問”下拉按鈕——“分區二”——“分區表”，直接就到1435392扇區.

這樣，分區表中的第一個分區表項共十六個字節分析完畢，下面我們再來看看第二個分區表項（擴展分區）。
第1字節00：表示非活動分區
第5字節05：表示擴展分區
第9、10、11、12字節00 E7 15 00：本分區之前的扇區數（擴展分區前面也就是MBR和C盤，好像我們前面算過這個數？）同樣，先將它反過來，就是00 15 E7 00 ，再轉為十進制是1435392，看來我們前面真的算過這個數。

第13、14、15、16字節40 09 29 00：本分區的總扇區數。也就是擴展分區的總扇區數。轉為十進制應該是2689344。想一想，用這個數加上前面的1435392，不正好是整個硬盤的總扇區數4124736嗎？

這樣，如果分區表被破壞，我們只要把這些數值都計算出來并填上，分區表不就恢復了？那么，這里我們為什么不分析第2、3、4字節（本分區的起始磁頭號、扇區號、柱面號）和第6、7、8字節（本分區的結束磁頭號、扇區號、柱面號）呢？這是因為C/H/S(柱面/磁頭/扇區)是老式硬盤的尋址方式，這種尋址方式來管理硬盤效率很低；而現在幾乎所有的硬盤都支持LBA(全稱是Logic Block Address，即扇區的邏輯塊地址)尋址方式，這種管理方式簡單高效。在LBA方式下，系統把所有的物理扇區都統一編號，按照從零到某個最大值排列，這樣只用一個序數就確定了一個唯一的物理扇區。
小知識：具體一個硬盤有多少個LBA(扇區)不需要我們去記憶，因為用各種工具軟件（如MHDD WINHEX等）都可以檢測到。我們只要知道個大概就行了：如10G的硬盤大概有2000萬個扇區；20G的硬盤大概有4000萬個扇區；40G的硬盤大概有8000萬個扇區……那么，2G的硬盤大概有400萬個扇區。
那么，你可能要問了：如果要恢復分區表，這個起始磁頭號、扇區號、柱面號還有結束磁頭號、扇區號、柱面號應該怎么填呢？簡單得很，在后面恢復分區表的時候我會告訴你，直接填，都不用計算。

還有興趣來分析一下D盤的EBR嗎？
其實D盤的EBR和Ｅ盤的EBR我們不分析也罷，因為無非也是分區表，跟MBR的結構是一樣的，但卻很容易把我們繞暈，又因為EBR一般不容易被破壞，所以我不建議分析EBR。
但如果你一定要分析，那就分析吧。
單擊“訪問”下拉按鈕——“分區二”——“分區表”，直接就到1435392扇區，即D盤的分區表EBR。

第一個分區表項（D盤）：
第1個字節00：表示非活動分區
第5個字節06：表示FAT16分區
第9、10、11、12字節3F 00 00 00：本分區之前已用了的扇區數，也就是EBR的數目，63個。
第13、14、15、16字節C1 E6 15 00：本分區的總扇區數，也就是D盤的扇區數，先反過來排列就是00 15 E6 C1，轉為十進制就是1435329。
第二個分區表項（D盤后面的）：
第1個字節00：表示非活動分區
第5個字節05：表示擴展分區
第9、10、11、12字節00 E7 15 00：本分區之前已用了的扇區數，也就是D盤的EBR加D盤總共的大小， 63+1435329=1435392
第13、14、15、16字節40 22 13 00：本分區的總扇區數，1253952,也就是E盤的大小再加上一個EBR的數目。
單擊“訪問”下拉按鈕——“分區三”——“分區表”，直接就到2870784扇區，即E
盤的分區表EBR。因為E盤后面沒有分區了，所以沒有第二個分區表項。這里我們就不再研究了，有興趣的話可以自己多備一塊硬盤作從盤，然后自己分分區研究研究。

通過以上的研究我們總結一下，MBR在定義分區的時候，將多余的容量定義為擴展分區，指定該擴展分區的起止位置，根據起始位置指向硬盤的某一個扇區，作為下一個分區表項，接著在該扇區繼續定義分區，如果只有一個分區，就定義該分區，然后結束；如果不止一個分區，就定義一個基本分區和一個擴展分區，擴展分區再指向下一個分區描述扇區，在該分區上按照上述原則繼續定義分區，直至分區定義結束。這些用來描述分區的扇區形成一個“分區鏈”，通過這個分區鏈，就可以描述所有的分區。系統在啟動時按照分區鏈的連接順序查找分區，直至找出所有分區。這個鏈顯然是個開鏈結構，如果形成一個環，系統本身并不會去判斷它，它只是按照這個鏈忠實的查找分區，而不進行任何額外的檢測與處理。所謂硬盤邏輯鎖，就是讓分區鏈形成一個環，這樣系統在啟動時就在分區表內循環，表現為系統無法引導，就是從軟盤啟動，也不能進入硬盤。明白了其結構原理，解決這個問題就簡單了，目前有很多種方法解決這個問題，后面我們還會講到。系統就是利用這種方法使一個硬盤分區后看起來象多個硬盤。系統能夠找到C盤以外的其他邏輯盤的唯一辦法就是，沿著EBR所描述的分區鏈查找分區。

其實，通常情況下EBR是不會被破壞的，或者破壞的幾率極低極低，通常情況下，都是只有MBR被破壞，那么這種情況下，我們只要把MBR的分區表64個字節復原，其他的分區順著分區表所提供的鏈自然而然就出來了。那么，如何才能將分區表復原呢？這就要通過計算結合Winhex強大的功能來實現了。
