在有些時候我們的網友不知道CPU怎么驗證，其實不難，下面就由小編來為你們簡單的介紹cpu的驗證方法吧!希望能幫到你們哦!

cpu驗證的方法:

驗證以下三方面：

1、看封裝線：

正品盒裝的intel CPU的塑料封紙的封裝線不可能在盒右側條形碼處，如果發現在條形碼處就得注意。

2、看水印，intel公司在處理器包裝盒上包裹的塑料薄膜使用了特殊的印子工藝，薄膜上“intel corporation”的水印文字很牢固，用指甲是掛不下來的，假盒裝處理器上的水印能搓下來。

3、看激光標簽：

正品盒裝處理器外殼左側的激光標簽處采用了四重著色技術，層次豐富，自己清晰，假貨則做不到。

如果以上三方面都無法判斷CPU是否是原裝或者正品，可以看盒裝標簽上有一串很長的編碼，可以撥打intel公司的查詢熱線進行真?zhèn)尾樵儭?/p>

附加電腦CPU查看的方法：

看cpu的方法有很多，也非常的簡單，最直接的方法是進入-- 我的電腦 -在空白區域右鍵單擊鼠標 選擇-- 屬性。

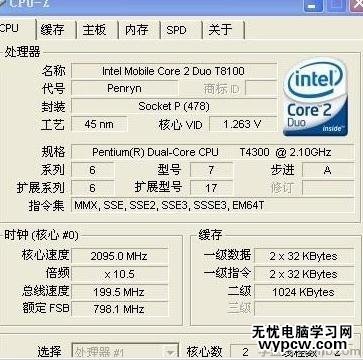

即可看到電腦最重要的硬件部分CPU和內存的一些參數，如下圖。

下面進行決定cpu性能的決定參數性能指標

主頻

主頻也叫時鐘頻率，單位是兆赫(MHz)或千兆赫(GHz)，用來表示CPU的運算、處理數據的速度。

CPU的主頻=外頻×倍頻系數。很多人認為主頻就決定著CPU的運行速度，這不僅是片面的，而且對于服務器來講，這個認識也出現了偏差。至今，沒有一條確定的公式能夠?qū)崿F(xiàn)主頻和實際的運算速度兩者之間的數值關系，即使是兩大處理器廠家Intel(英特爾)和AMD，在這點上也存在著很大的爭議，從Intel的產品的發展趨勢，可以看出Intel很注重加強自身主頻的發展。像其他的處理器廠家，有人曾經拿過一塊1GHz的全美達處理器來做比較，它的運行效率相當于2GHz的Intel處理器。 主頻和實際的運算速度存在一定的關系，但并不是一個簡單的線性關系.　所以，CPU的主頻與CPU實際的運算能力是沒有直接關系的，主頻表示在CPU內數字脈沖信號震蕩的速度。在Intel的處理器產品中，也可以看到這樣的例子：1 GHz Itanium芯片能夠表現得不多跟2.66 GHz至強(Xeon)/Opteron一樣快，或是1.5 GHz Itanium 2大約跟4 GHz Xeon/Opteron一樣快。CPU的運算速度還要看CPU的流水線、總線等等各方面的性能指標。

主頻和實際的運算速度是有關的，只能說主頻僅僅是CPU性能表現的一個方面，而不代表CPU的整體性能。

ps：有網友分享了用電腦【32位和64位的區別】心得，極具參考價值。這里就整理出來獻給大家。

外頻

外頻是CPU的基準頻率，單位是MHz。CPU的外頻決定著整塊主板的運行速度。通俗地說，在臺式機中，所說的超頻，都是超CPU的外頻(當然一般情況下，CPU的倍頻都是被鎖住的)相信這點是很好理解的。但對于服務器CPU來講，超頻是絕對不允許的。前面說到CPU決定著主板的運行速度，兩者是同步運行的，如果把服務器CPU超頻了，改變了外頻，會產生異步運行，(臺式機很多主板都支持異步運行)這樣會造成整個服務器系統的不穩定。

目前的絕大部分電腦系統中外頻與主板前端總線不是同步速度的，而外頻與前端總線(FSB)頻率又很容易被混為一談，下面的前端總線介紹談談兩者的區別。

前端總線(FSB)頻率

前端總線(FSB)頻率(即總線頻率)是直接影響CPU與內存直接數據交換速度。有一條公式可以計算，即數據帶寬=(總線頻率×數據位寬)/8，數據傳輸最大帶寬取決于所有同時傳輸?shù)臄?shù)據的寬度和傳輸頻率。比方，現在的支持64位的至強Nocona，前端總線是800MHz，按照公式，它的數據傳輸最大帶寬是6.4GB/秒。

外頻與前端總線(FSB)頻率的區別：前端總線的速度指的是數據傳輸?shù)乃俣龋忸l是CPU與主板之間同步運行的速度。也就是說，100MHz外頻特指數字脈沖信號在每秒鐘震蕩一億次;而100MHz前端總線指的是每秒鐘CPU可接受的數據傳輸量是100MHz×64bit÷8bit/Byte=800MB/s。

其實現在“HyperTransport”構架的出現，讓這種實際意義上的前端總線(FSB)頻率發生了變化。IA-32架構必須有三大重要的構件：內存控制器Hub (MCH) ,I/O控制器Hub和PCI Hub，像Intel很典型的芯片組 Intel 7501、Intel7505芯片組，為雙至強處理器量身定做的，它們所包含的MCH為CPU提供了頻率為533MHz的前端總線，配合DDR內存，前端總線帶寬可達到4.3GB/秒。但隨著處理器性能不斷提高同時給系統架構帶來了很多問題。而“HyperTransport”構架不但解決了問題，而且更有效地提高了總線帶寬，比方AMD Opteron處理器，靈活的HyperTransport I/O總線體系結構讓它整合了內存控制器，使處理器不通過系統總線傳給芯片組而直接和內存交換數據。這樣的話，前端總線(FSB)頻率在AMD Opteron處理器就不知道從何談起了。
