1、設置TL-ER7520G

[1]登錄路由器界面

TL-ER7520G在恢復出廠的狀態下，電腦通過網線務必連接到路由器的5口，本地連接手動配置192.168.1.X(X位于2-254之間)的IP地址，登錄到192.168.1.1的管理界面，登錄用戶名及密碼默認均為admin。

[2]對5口設置多網段

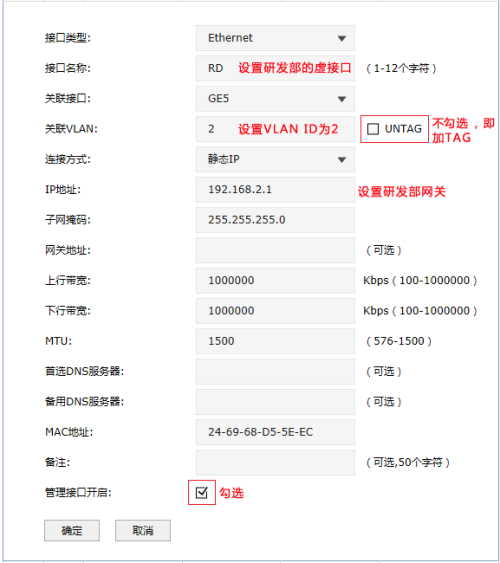

點擊“基本設置>接口設置>接口設置”，物理接口選擇GE5，并點擊+新增，添加研發部的虛擬接口，如下圖。

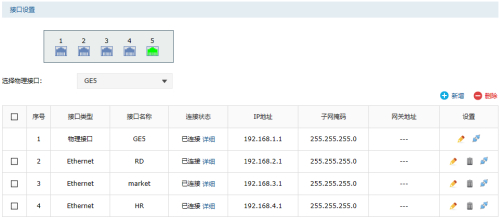

同樣的方法，依次點擊+新增，添加市場部和人事部的虛擬接口。市場部關聯VLAN為3、IP地址為192.168.3.1，人事部關聯VLAN為4、IP地址為192.168.4.1。添加完成后，接口列表如下：

[3]設置WAN口參數

點擊“基本設置>接口設置”，選擇物理接口為GE1，若寬帶上網方式為靜態IP/動態IP，請點擊現有條目鉛筆，進行對應設置。

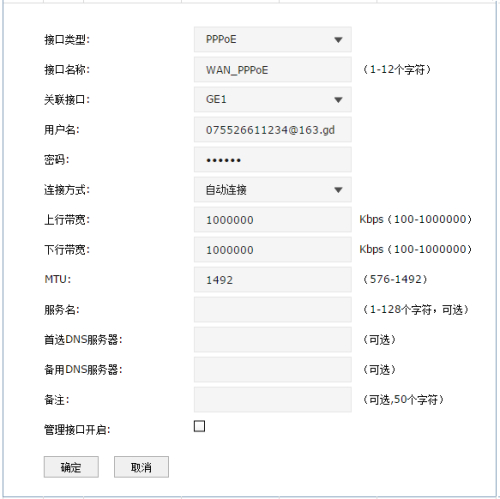

若寬帶上網方式為PPPoE撥號上網，請點擊+新增， 設置如下：

[4]設置DHCP服務器

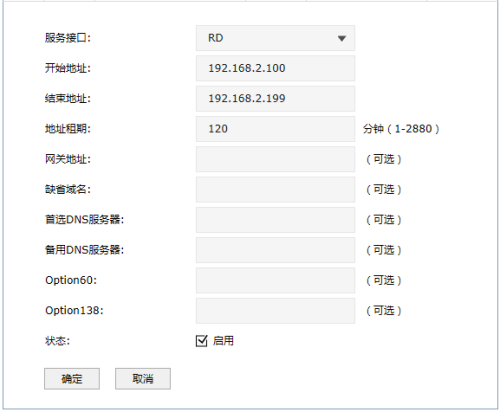

點擊“基本設置>DHCP服務”，點擊+新增，設置研發部的DHCP服務器，如下圖：

同樣的方法，分別為市場部和人事部配置DHCP服務器。

[5]設置NAPT規則

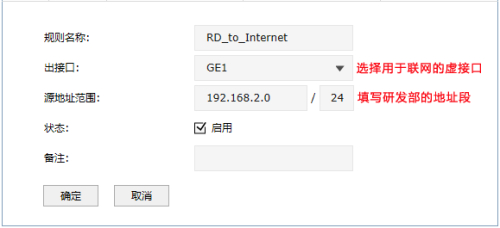

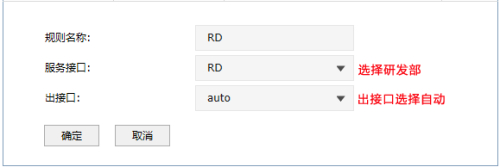

點擊“傳輸控制>NAT設置>NAPT”，點擊+新增，NAPT規則設置如下：

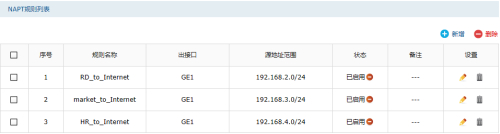

同樣的方法，添加市場部和人事部的NAPT規則。添加完成后，NAPT規則列表如下：

[6]設置DNS代理

點擊“系統服務>DNS代理”，點擊+新增，DNS代理規則設置如下：

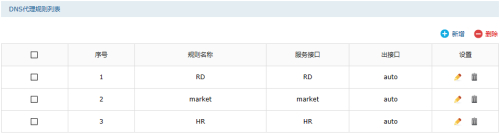

同樣的方法，添加市場部和人事部的DNS代理。添加完成后，DNS代理規則列表如下：

設置完成，點擊右上角“保存配置”。

2、設置交換機

[1]將級聯端口26設置為TRUNK

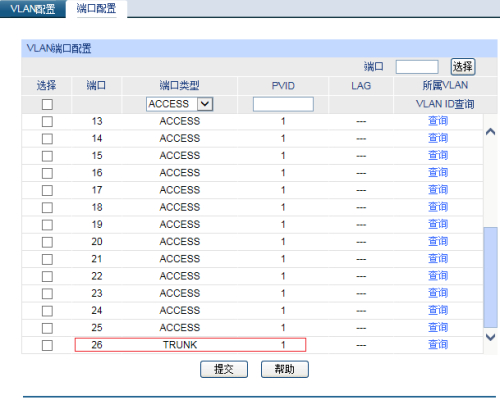

進入交換機管理界面，在“VLAN>802.1Q VLAN>端口配置”，設置26號端口的端口類型為TRUNK，如下圖：

[2]配置802.1Q VLAN

在“VLAN>802.1Q VLAN>VLAN配置”，添加VLAN2，端口為1-8、26;VLAN3，端口為9-16、26;VLAN4，端口為17-24、26。

至此，TL-ER7520G的單個接口設置多網段多VLAN對接二層交換機的設置完成。
