第一步：連接好線路

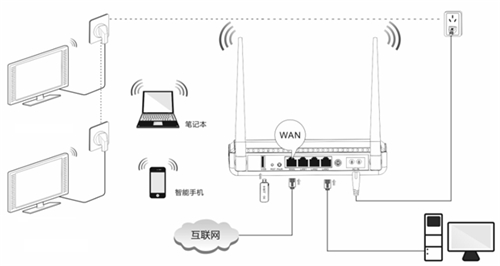

直接將入戶的網線(沒有貓的用戶)或者貓出來的網線(有貓的用戶 )接在路由器的WAN口，再找一根短網線，一頭接電腦，一頭接路由器LAN1/LAN2/LAN3任意接口，接線方式如下圖：

將其他的PLC AP 插在同一電表下的插排上。

注意:路由器正常工作狀態(tài)是指示燈POWER燈常亮，WAN燈常亮或閃爍，PLC燈常亮或閃爍，LAN1/LAN2/LAN3口中與電腦相連的端口常亮或閃爍。

第二步：配置好電腦

將電腦上的本地連接IP地址設置為“自動獲得IP地址”

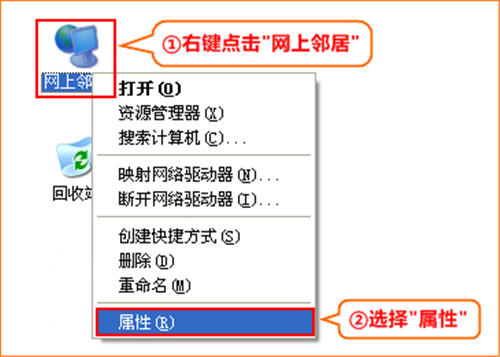

1、右鍵點擊桌面上的“網上鄰居”，選擇“屬性”：

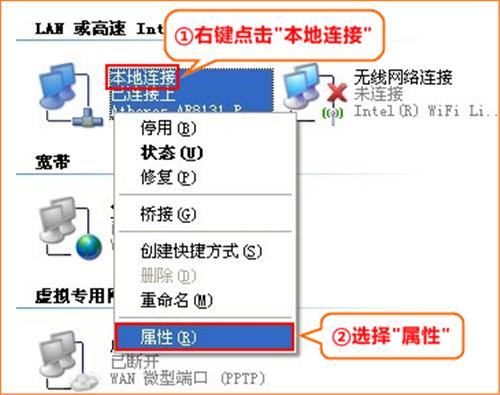

2、鍵點擊“本地連接”，選擇“屬性”:

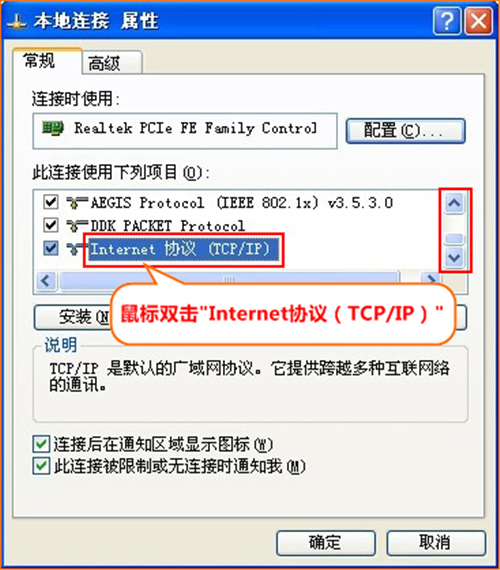

3、雙擊“Internet 協議(TCP/IP)

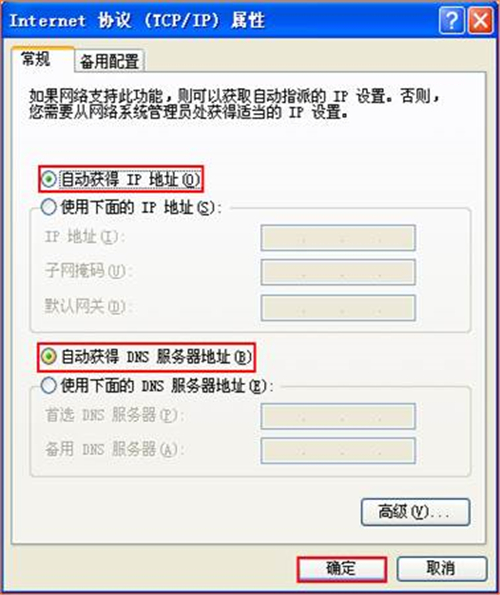

4、選擇“自動獲得IP地址”“自動獲得DNS服務器地址”，點擊“確定”再點擊“確定”即可:

第三步：與PLC AP配對

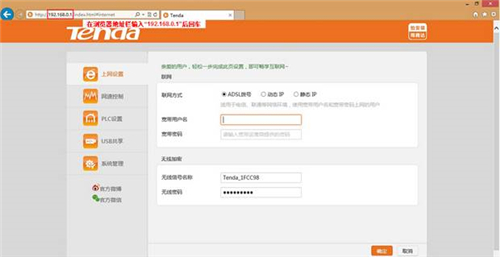

1、在瀏覽器中輸入：192.168.0.1 按回車鍵，登錄到路由器設置界面，如下圖：

2、點擊“PLC設置”，查看PLC 設備列表，如下圖：

一般情況下PR204與PLC AP會進行自動配對，若PLC 列表中沒有出現相應的 設備則需要進行手配對。

首先按住PR204的pair 鍵，在 PLC燈 閃亮時按住PLC AP 的pair 鍵。當PR204 和 PLC AP的PLC燈都常亮或快閃時表明配對成功。

第四步：管理其他PLC產品

如果 “PLC設備列表”顯示出已配對的設備 ，就可以對其進行管理了。

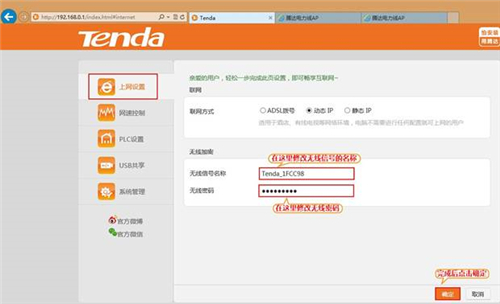

溫馨提示：通過PR204配對后,PLC router 會自動將無線信號的名稱及密碼下發(fā)給配對的PLC AP。點擊PLC AP 的 IP 地址可跳轉至AP 對應的設置頁面進行設置。
