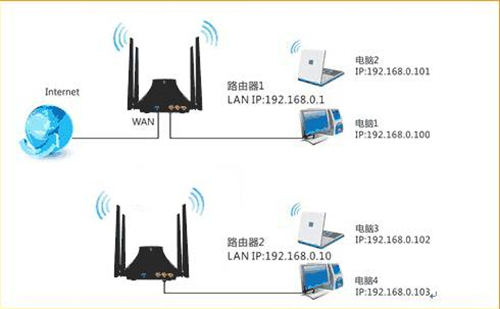

WDS橋接的總拓撲圖如下：

注意事項:

1、在設置WDS時，使用兩臺電腦，并且路由器和電腦之間用一根網線連接起來設置，這樣設置起來非常方便，也很容易，一設置就可以設置成功了。

2、WDS設置特點：兩臺路由器的SSID無線信號名稱、信道和無線密碼必須是一樣的!

第一步:第一臺路由器已經設置好可以正常上網了，我們查看一下該路由器的SSID無線信號名稱和無線密碼：

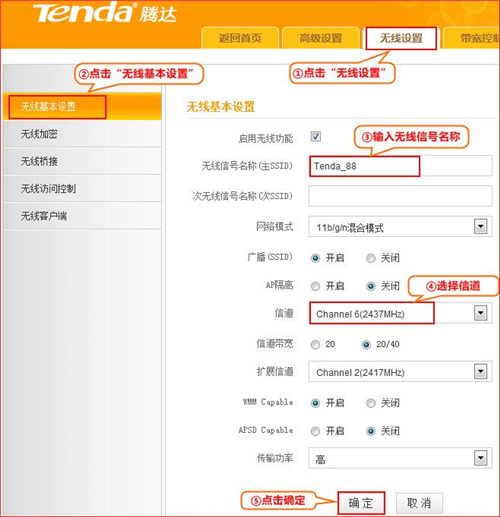

1、登進第一臺路由器的界面192.168.0.1，點擊“無線設置”—“無線基本設置”，設置主SSID、信道，如下圖所示：

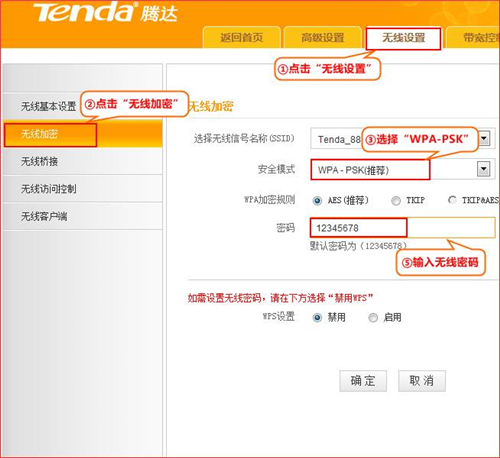

2、點擊“無線設置”—“無線加密”，修改無線密碼，如下圖所示：

第二步: 設置第二臺路由器。

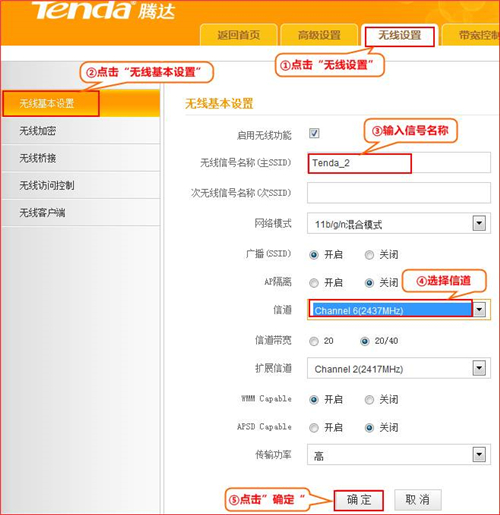

1、設置第二臺路由器的無線名稱

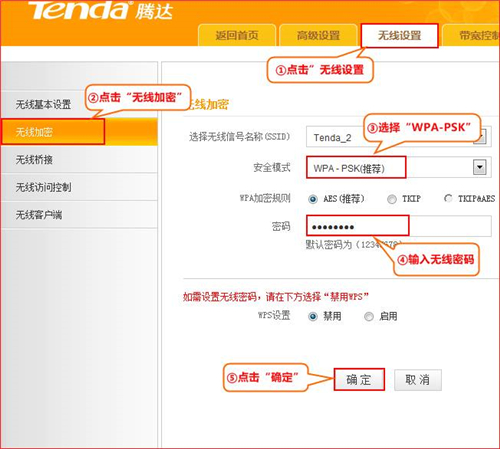

2、設置第二臺路由器的無線密碼與第一臺路由器無線密碼一樣。

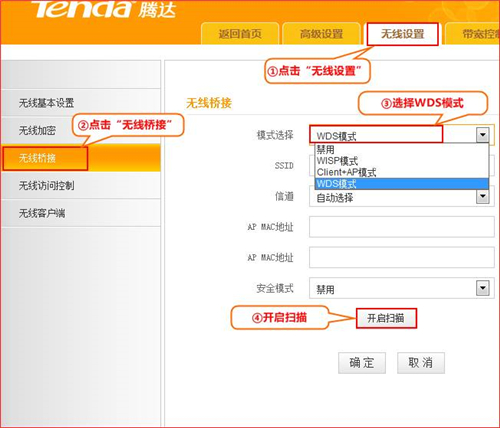

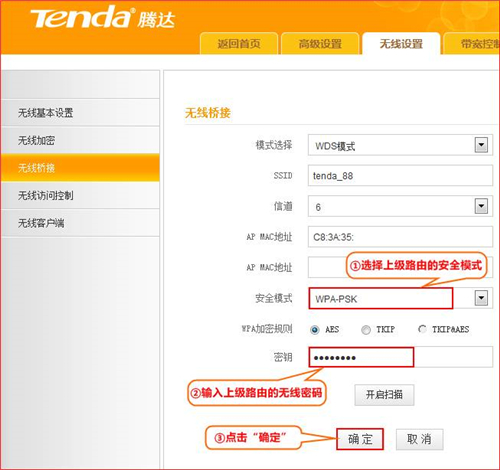

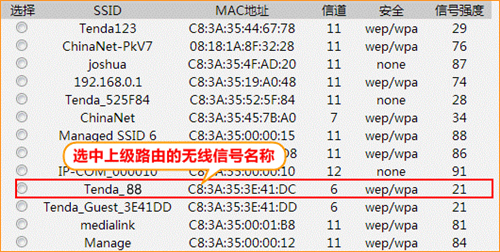

3、設置第二臺路由器掃描第一臺路由器。

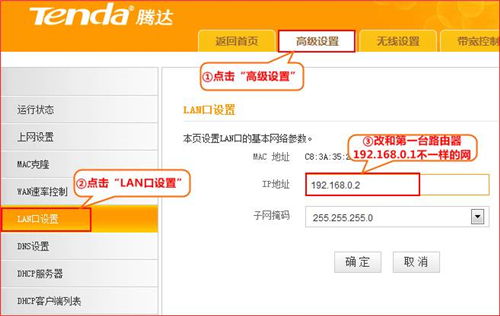

點擊“高級設置”—“LAN口設置”， 修改路由器的登陸IP為192.168.0.2,設置為不同的網關地址。

4、關閉第二臺路由器的DHCP服務器。

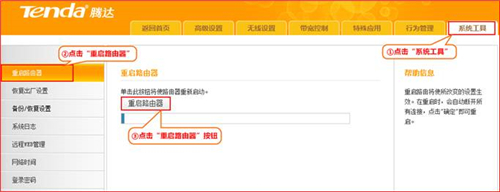

5、點擊“系統工具”—“重啟路由器”—“重啟路由器”即可，如下圖所示：

第三步: 設置第一臺路由器掃描第二臺路由器。

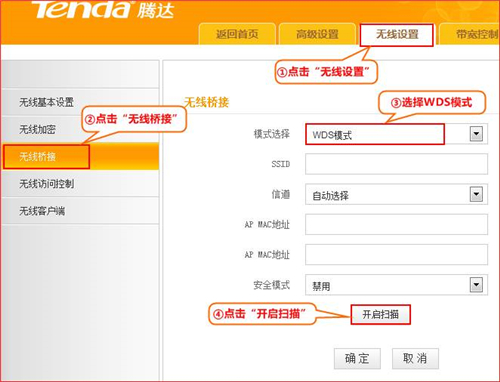

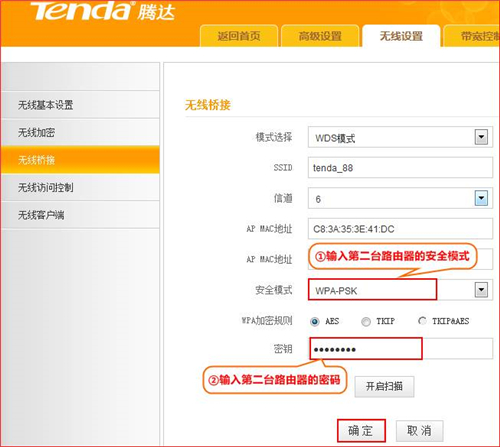

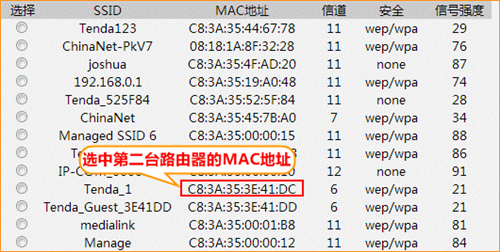

登陸第一臺路由器管理界面192.168.0.1，點擊“無線設置”—“無線基本設置”選擇“無線橋接”，開啟掃描到第二臺路由器的MAC,如下圖所示 ：

掃面的信號是什么?怎樣檢查是否設置成功?

注：如開啟掃描后無法掃描到周圍的無線網絡，建議先再關閉掃描再重新開啟掃描(一般掃描兩次即可);

第四步: 驗證是否橋接成功!

設置好之后，把路由器和電腦的之間的網線去掉，搜索路由器的無線信號，連接上即可。

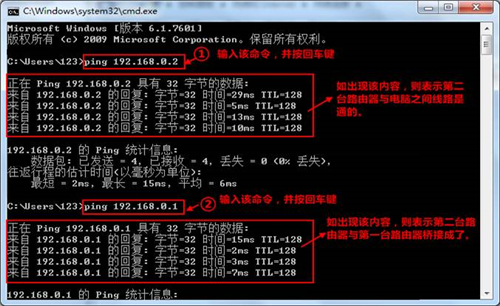

點擊第二臺電腦桌面左下角的開始—運行—輸入CMD, 彈出黑色對話框子之后在光標處輸入如下命令，如出現下圖所示內容，就證明橋接成功了。
