“太難了！”，經常會聽到小白抱怨自己主板跳線不知道如何插，但其實只要你通過幾分鐘的時間學習，跳線接法難度也不過如此。由于電腦上不少接口都有防呆設計，避免我們在電腦組裝的過程中造成插反或者插錯的情況，對于小白裝機來說，最難的地方無疑在于機箱與主板之間的跳線接法，因為有些需要區別正負極，也沒有防呆設計，如果沒有真正的學習過，不知道如何插或者插錯是十分正常的事情。主板上跳線怎么插？下面武林網曉龍分享一下電腦組裝教程之主板跳線接法圖解，手把手教您如何搞定主板跳線，希望能夠幫助到廣大裝機用戶。

電腦組裝教程之主板跳線接法圖解

我們首先來認識一下機箱上所有的連接線，POWER_LED是電源指示燈、HDD_LED是硬盤指示燈、POWER SW是開關機按鍵 、RESET SW是重啟按鍵，機箱前置USB3.0接口、AUDIO是機箱前置音頻，機箱前置USB2.0接口等。

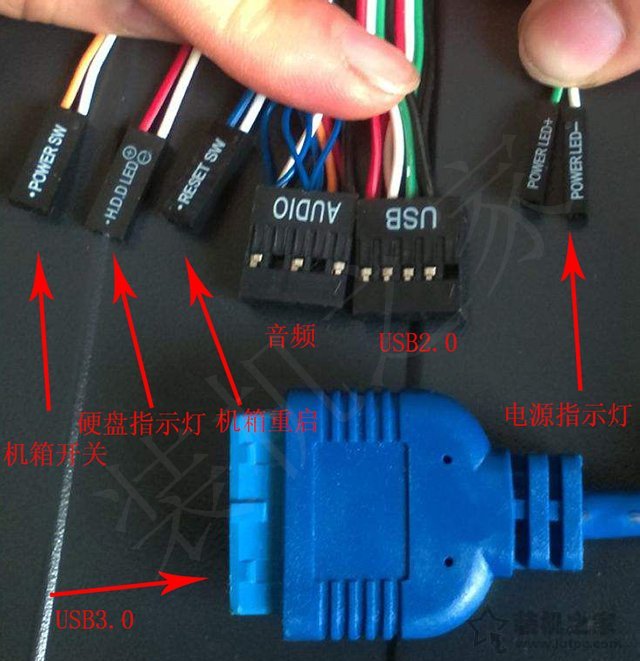

機箱連接線

POWER_LED電源指示燈、HDD_LED硬盤指示燈、POWER SW開關機按鍵 、RESET SW重啟按鍵這四個跳線屬于一組，白色線材為負極，彩色線材為正極。

1、開關跳線接法

開關跳線接法是裝機最難的地方，就以以下的跳線9針插針為例，這是最常見的插針，當然也有些主板有些不同，我們需要根據主板標識來進行依個插入。

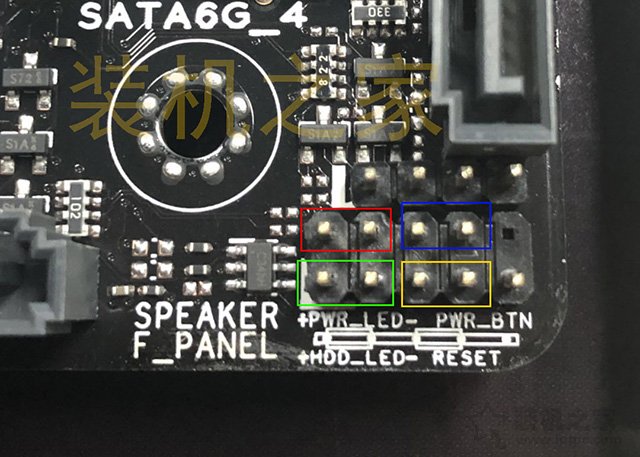

開關接針

注：跳線下面有標識，左邊+（正極），右邊-（負極）。

紅色框標識是PWR_LED，對應機箱連接線的Power LED的跳線，需要區分正負極。

綠色框標識是HDD_LED，對應機箱連接線的HDD_LED的跳線，需要區分正負極。

黃色框標識是RESET，對應機箱連接線的RESET SW跳線，不需要區分正負極。

藍色框標識是PWR_BTN，對應機箱連接線的Power SW跳線，不需要區分正負極。（有些主板開關標識可能不是PWR_BTN，例如Power SW、PW、PWR，POWER以及ON/OFF，都代表開關，意思是一樣的。）

機箱與主板跳線接法圖解

注：有些主板的接針不同，其實我們只需要根據主板上標識來正確插入就可以了。

2、CPU_FAN插針

主板上的CPU_FAN是CPU散熱器風扇專用接口，帶有防呆接口設計，一般不會插錯的。不少小白誤將CPU散熱器風扇的電源線插到了CHA_FAN，那么就會造成主板BIOS中無法監控風扇轉速，實現智能調速功能等問題，可能還會出現開機F1報錯，我們按F1鍵才能正常開機。

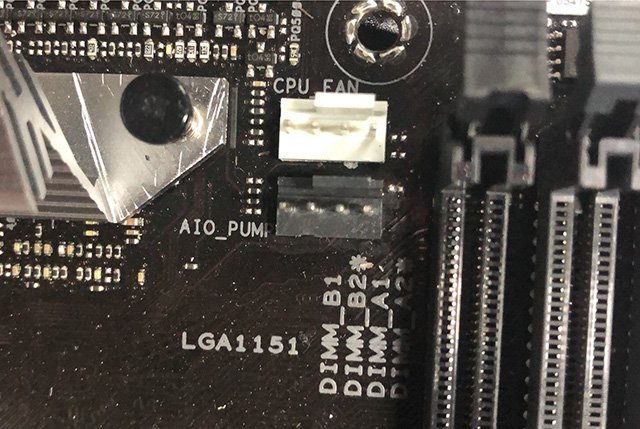

CPU散熱器專用接口

對應CPU散熱器風扇供電接口

有些偏高端的主板，除了CPU_FAN之外，還有可能有CPU_OPT或者AIO_PUMP接口，這個兩個主要是水泵供電接口。

3、USB2.0插針

主板上的USB2.0插針，主要是為了給機箱前置USB2.0提供跳線，一般為9針插針，并且在主板上方或者下方有標注USB，設有防呆設計，反插無法插進去。

USB 2.0插針

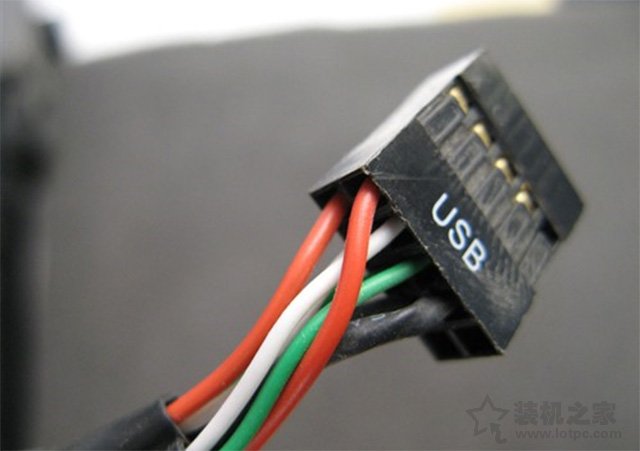

對應機箱USB跳線

還有一些機箱前置I/O上設有USB3.0接口，如下圖所示就是USB3.0接口，USB 3.0又名USB 3.1 Gen 1，19針插針，找到機箱的USB3.0接口連接線插上就可以了。

USB 3.0

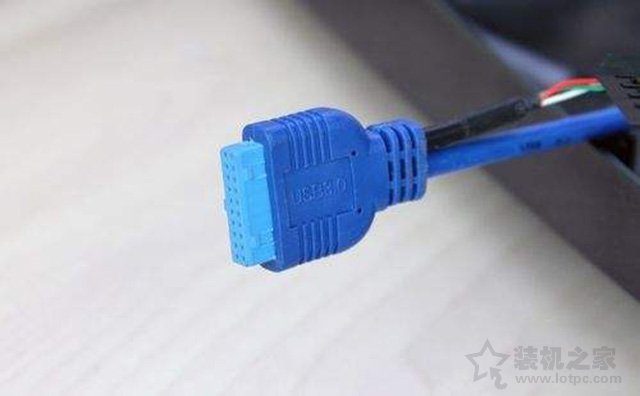

對應機箱USB3.0跳線
