組裝一臺電腦其實很簡單，相信對于普通用戶來說，在組裝電腦的過程中最難的部分就是電腦主板跳線接法，但其實主板和跳線上都有了標注，我們跟著標注正確接入即可，一般接口上都防呆設計，但是POWER SW、RESET SW、POWER LED、HDD LED卻沒有防呆設計，有些需要區別正負極。那么POWER SW、RESET SW、POWER LED、HDD LED電腦主板跳線怎么接？下面武林網來詳細講解一下，幫助大家更好的理解主板跳線。

主板跳線接法教程

跳線標注的英文代表什么含義？

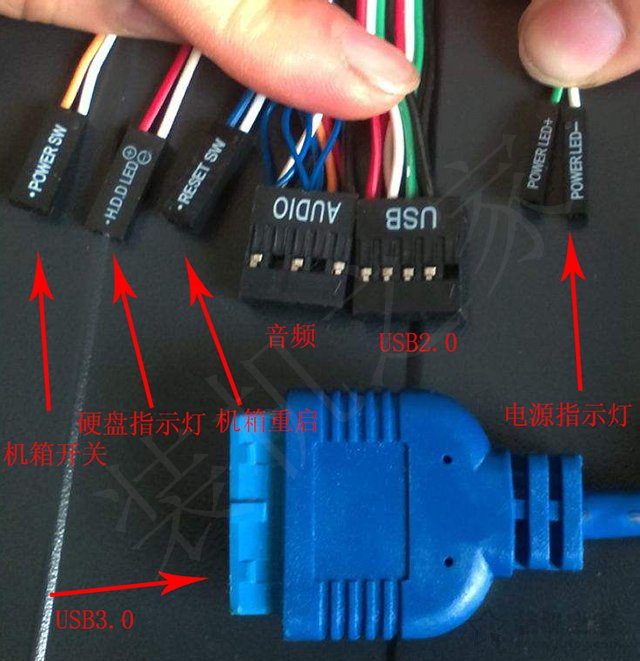

除了AUDIO、USB2.0、USB3.0接口都有防呆設計，插錯是無法插入的，按照主板標注來插入即可。所以這里我們重點來說下標注了POWER SW、RESET SW、POWER LED、HDD LED的主板跳線，具體的含義如下：

電腦主板跳線含義

1、POWER SW：機箱開關機按鍵；

2、RESET SW：機箱重啟按鍵；

3、Power LED：電源指示燈；

4、HDD LED：硬盤指示燈；

主板跳線接法圖解：

找到主板跳線位置，我們分別對應插入即可，主板跳線接法圖解如下圖所示。

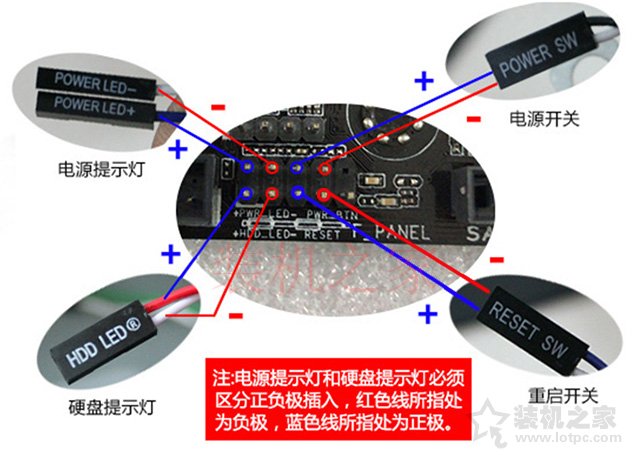

主板跳線接法圖解

注：電源指示燈（Power LED）和硬盤指示燈（HDD LED）必須區別正負極，電源開關（POWER SW）和重啟鍵（RESET SW）是不用區分正負極的，需要注意一下，如上圖所示，藍色線所指處為正極，而紅色線所指處為負極。

以上就是武林網分享的POWER SW、RESET SW、POWER LED、HDD LED電腦主板跳線接法，我們按照主板跳線接法圖解來對應插入即可，希望本文能夠幫助到大家。
