creo/proe是比較常用的繪圖軟件，網上教程很多，但關于其動畫模塊的教程很少。而且作品展示又會經常用到該模塊。比如三維圖運動仿真，三維圖全景展示，三維圖爆炸圖等都需要動畫模塊輸出視頻。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

軟件名稱：PTC Creo Elements v5.0 64位 官方中文特別版(附破解文件)軟件大?。?.35GB更新時間：2016-12-13

creo動畫分為兩部分：捕捉動畫和分解動畫。捕捉動畫可制作三維運動仿真，或全景展示。該經驗通過一個實例帶你一步步掌握creo動畫模塊中“捕捉動畫”的制作。（分解動畫即爆炸圖動畫可搜索小編另一篇“creo/proe動畫制作教程—分解動畫”）

動畫的制作思路：第一步，制作若干快照，即關鍵幀（步驟1-7）；第二步，規定這些快照的播放時間（8-10）

快照一中模型向快照二中模型位置的變化路徑是creo軟件自己生成的，無法更改。

1、點擊“應用程序”，選擇“動畫”模塊。（需要你提前打開裝配件，且手動拖動時零件可運動）

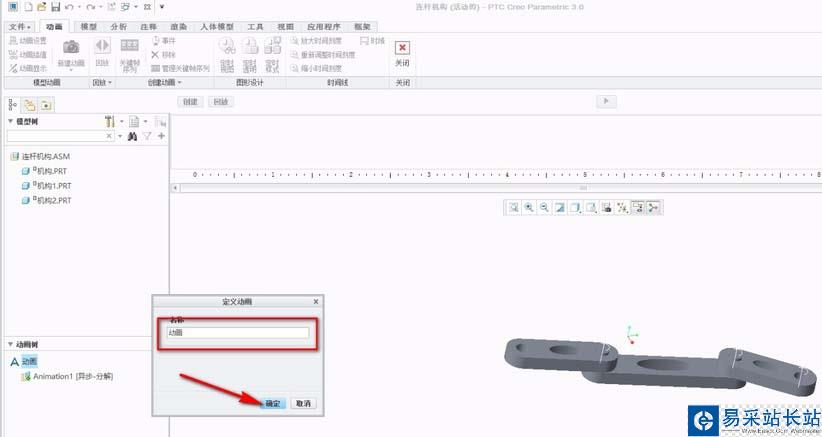

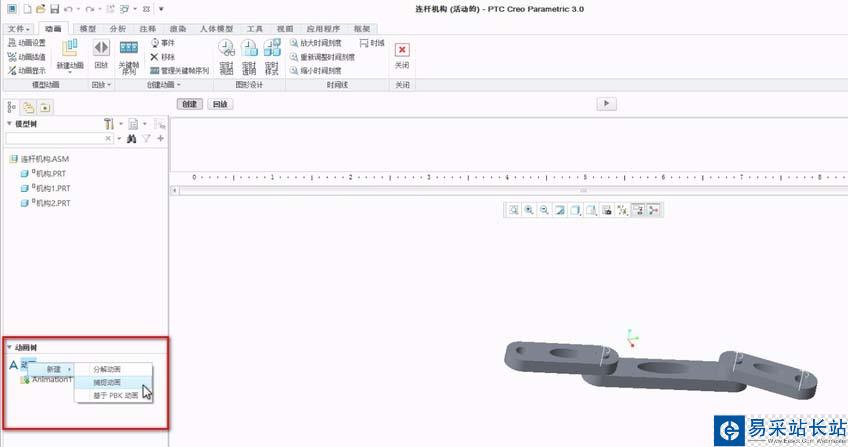

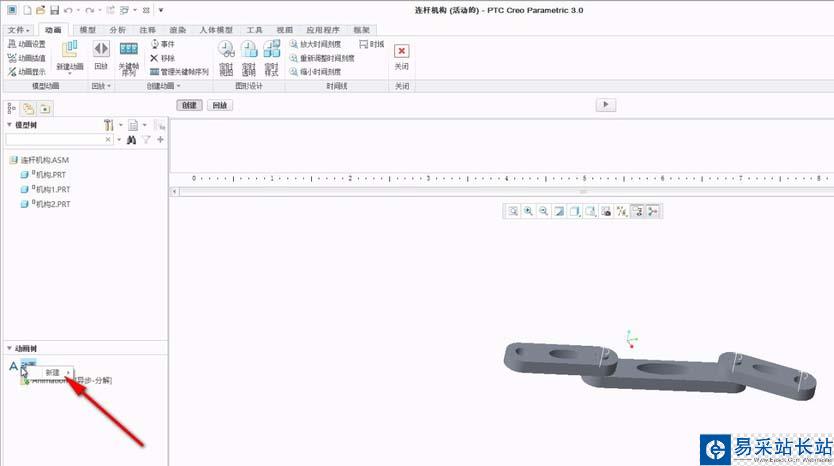

2、如圖，右鍵點擊動畫，選擇新建，選擇捕捉動畫（分解動畫與捕捉動畫區別見該經驗簡介）。在彈出的對話框中可修改所創建動畫的名稱，點擊確定。

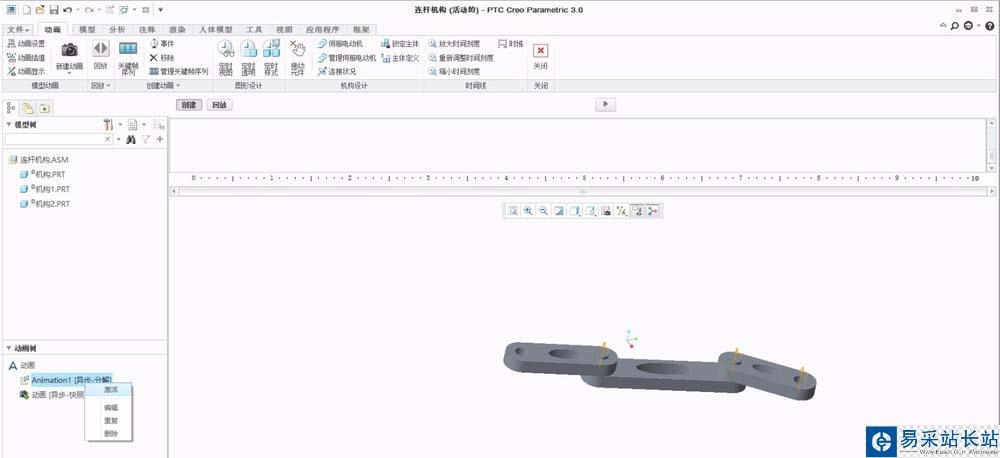

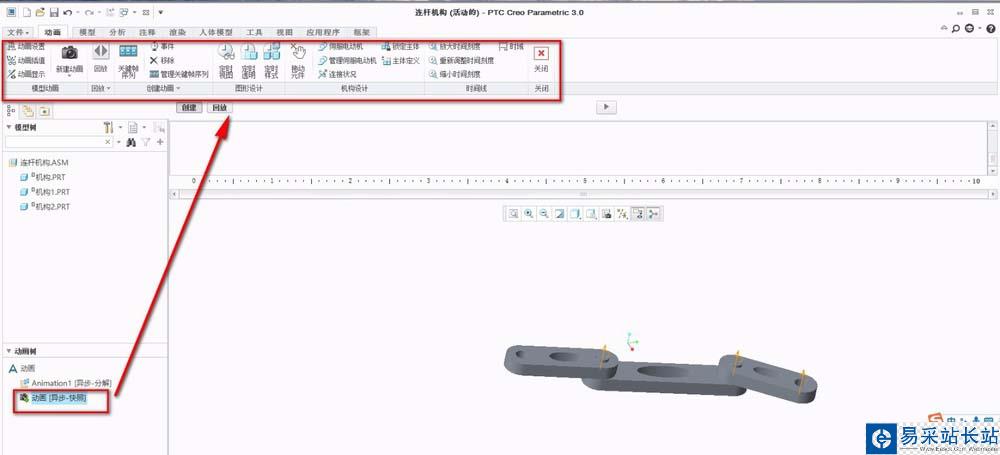

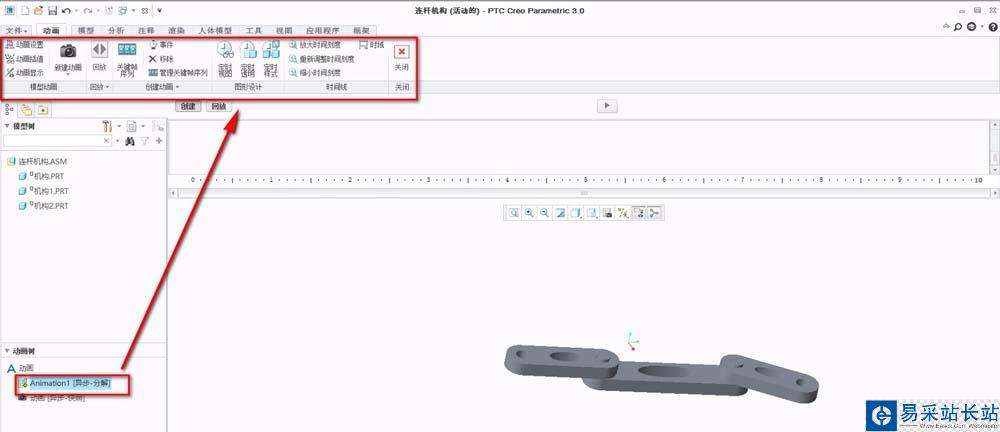

3、如圖，動畫樹下有倆種動畫。分別為分解動畫（系統自己創建一個，可右鍵刪除，本經驗用不到）和捕捉動畫（上一步驟創建的動畫）。如圖，選擇一種動畫右鍵點擊激活可進行動畫之間的切換。因為兩種動畫功能不同，對應操作框也不同，通過二圖和三圖加以區分。

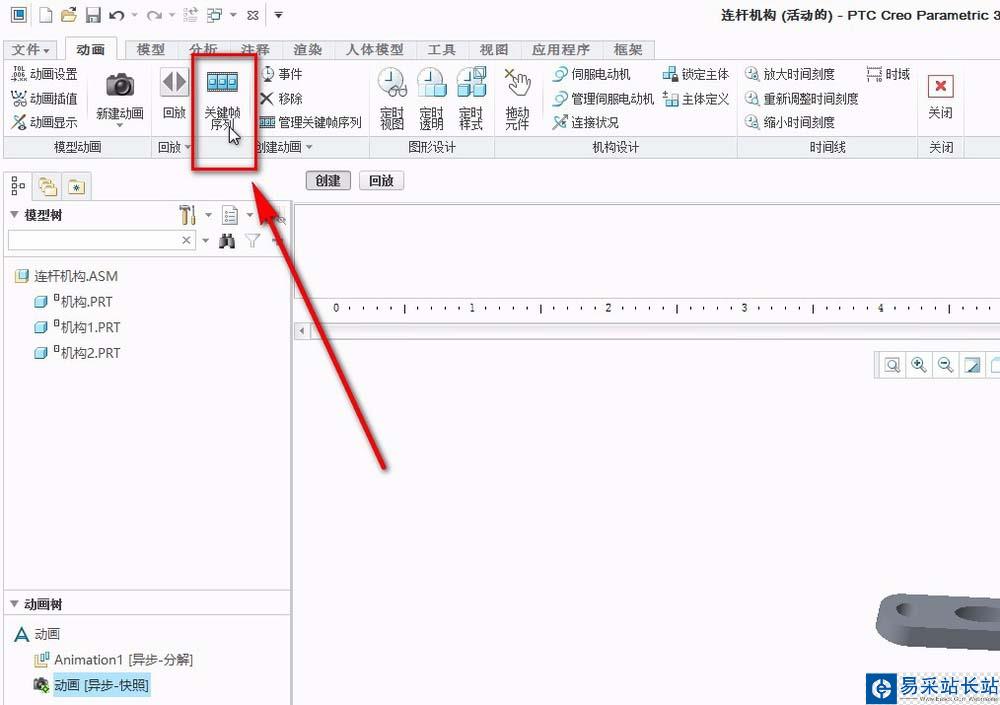

4、激活動畫樹下的捕捉動畫，點擊“關鍵幀序列”如圖

5、在彈出的對話框中，點擊如一圖所示圖標。在彈出對話框中點擊如二圖所示圖標（“快照”左側倒三角），會展開當前快照對話框。

1）在拖動對話框中點擊如一圖所示圖標。
