E-R圖也叫做實體-聯系圖(Entity Relationship Diagram)，提供了表示實體類型、屬性和聯系的方法，是用來用來描述現實世界的概念模型。對于計算機專業的軟件系統項目分析等文檔是比較不可或缺的一項內容。下面就講講怎么使用Mircosoft Office Visio 2003繪制標準的E-R圖。

軟件名稱：visio2003 簡體中文版 Office Visio 2003 SP3 精簡安裝版(51M)軟件大小：51MB更新時間：2012-05-30

一、添加好必要的圖形

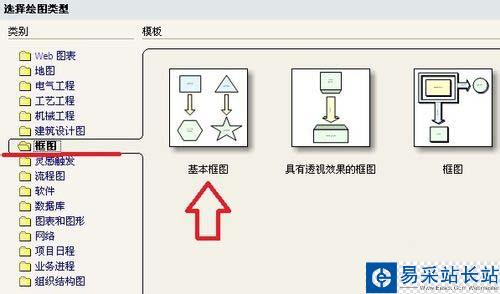

1、由于Visio 2003默認的繪圖模板并沒有E-R圖這一項，但是畫E-R圖必須的基本圖形Visio 2003還是有的，所以我們就得先把必要的圖形添加到“我的模板”。以添加橢圓和矩形為例，打開Visio2003，在主界面的選擇繪圖類型下選擇“框圖”，然后選擇“基本框圖”

2、在基本框圖的的可選圖形中找到橢圓形，右擊，選擇“添加到我的形狀”，然后選擇“添加到新模具”

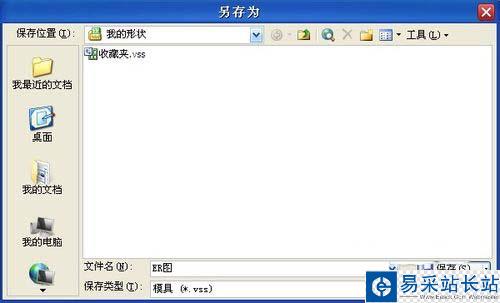

3、然后就是出現一個保存對話框，文件名處我們打上“ER圖”，這樣，Visio就為我們新建了一個名為“ER圖”的繪圖模具，并且把橢圓加入了該模具中

4、接下來就是繼續添加需要的圖形。找到矩形，右擊，選擇“添加到我的形狀”，這次不是選擇“添加到新模具”，而是添加到“ER圖”

5、重復上述步驟直到把畫ER圖所需的所有圖形（矩形，橢圓，菱形，直線）添加完畢。需要注意的是，并不是上述圖形都能在“基本框圖”下找到。比如直線可以在數據庫的ORM圖下找到，菱形則在流程圖的基本流程圖中

二、開始繪制ER圖

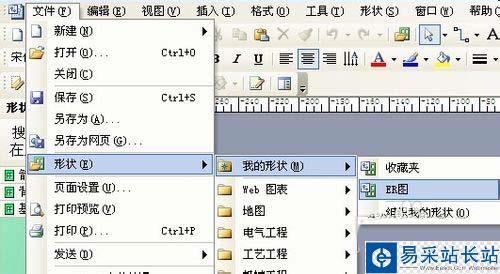

1、點擊菜單欄的“文件”，依次選擇“形狀”，“我的形狀”，“ER圖”

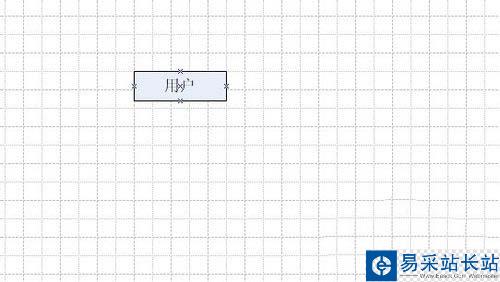

2、這時候Visio 2003就進入了畫圖狀態，可以看到我們自定義的ER圖模型下，已經有繪制ER圖必須的一些圖形了。看到界面的左邊，選中“矩形”這個畫圖模型，按住鼠標左鍵不放，直接拖動到中間的帶有標尺的畫圖區域，雙擊圖形可以在里面輸入文字

3、根據ER圖的規則開始我們想要的繪圖，矩形表示實體，橢圓表示實體的屬性，菱形表示實體與實體之間的聯系，圖形之間用線段連接，直到繪圖基本完成
