SketchUp圖紙怎么導出不同方位的圖紙呢？下面我們我們就來看看SketchUp導出平面立面和剖面圖的教程。

軟件名稱：SketchUp Make 2017(草圖大師) v17.1.174 中文特別版(附破解補丁+安裝教程) 64位軟件大小：163MB更新時間：2017-07-29

1、一般我們導二維圖的順序是先平面再立面后剖面，首先打開我們已經(jīng)做好的SketchUp模型

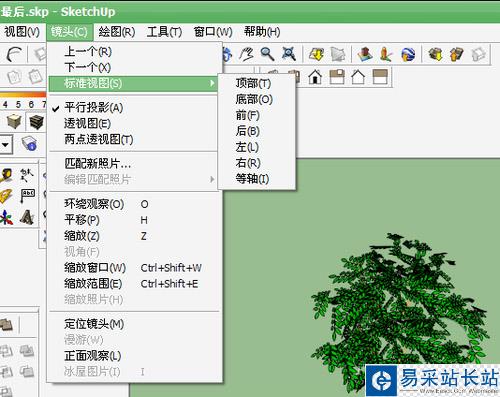

2、然后再在SketchUp左上角的菜單欄上點擊“鏡頭—標準視圖”

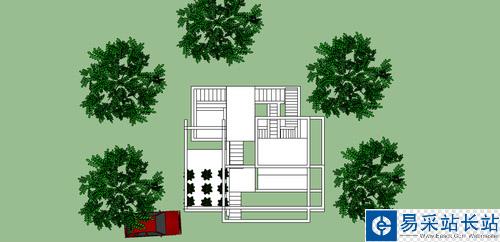

3、打開標準視圖以后我們看到有頂部、前、后、左、右字樣，對應于制圖上的南、北、東、西立面，然后我們點擊頂部，如下圖所示即為總平面圖（注意須為平行投影鏡頭下）

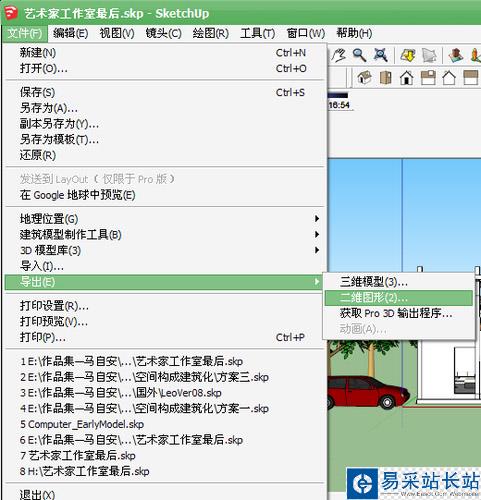

4、調(diào)整相應的頁面布局后我們便可導出工作，單擊菜單欄上的“文件—導出—二維圖形”，我們即可導出總平面圖

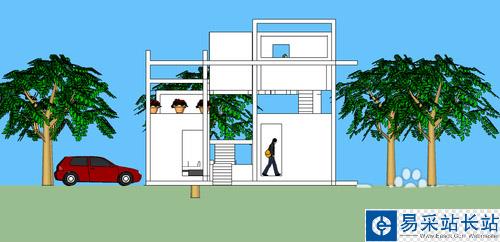

5、選擇“標準視圖—前后左右”，重復上面的步驟，分別可以導出各南、北、東、西立面

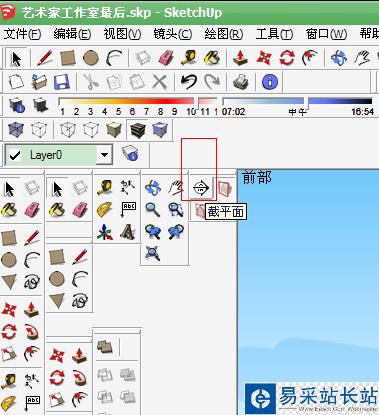

6、接下來我們還需要導出剖面圖，先選擇SketchUp工具欄上的“截平面”按鈕，然后選中剖面工具選擇移動工具

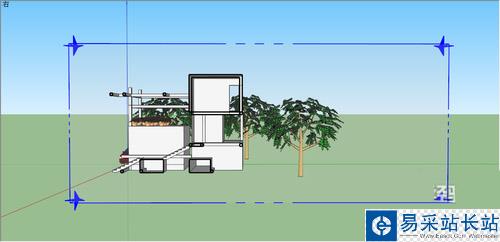

7、然后放到我們需要剖面位置進行剖切，同樣，操作“標準視圖—右”，我們就可一看到我們要的剖面，同樣進行“文件—導出—二維圖形”便可導出該剖面

以上SketchUp平面立面和剖面圖的導出來的方法，希望大家喜歡，請繼續(xù)關注錯新站長站。
