Proe5.0怎么設計三維立體的手機指環扣?

2024-07-16 17:14:39
字體:
來源:轉載
供稿:網友

Proe5.0中想要繪制手機指環扣,該怎么設計這個三維零件模型呢?下面我們就來看看詳細的教程。

軟件名稱:Proe5.0 M280終極版本 32位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小:3.15GB更新時間:2017-06-14

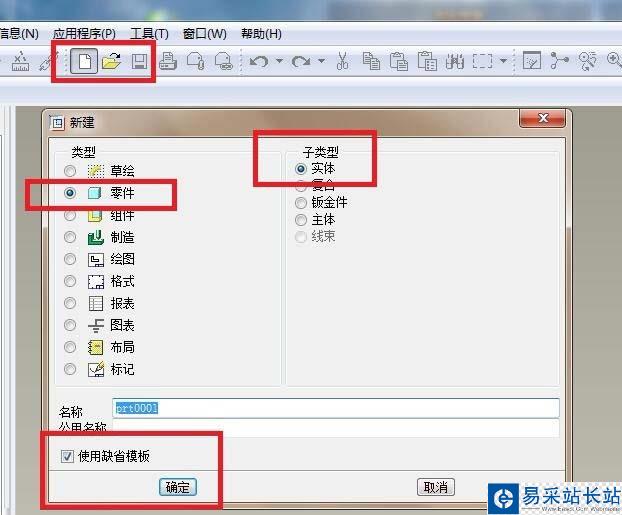

1、如下圖所示,打開Pro/e5.0軟件,“使用缺省模板新建一個實體零件文件。

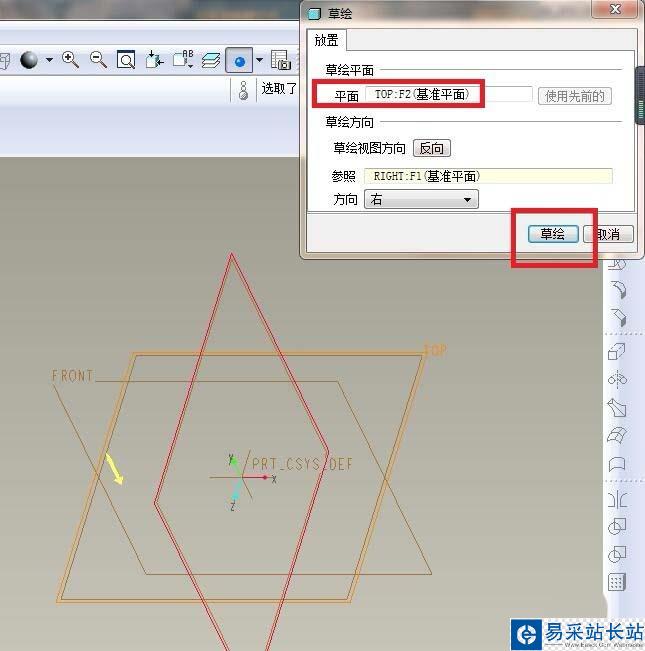

2、如下圖所示,執行【拉伸——放置——定義——TOP面——草繪】。

3、如下圖所示,進入的草繪環境,首先在橫軸上畫一條長度100的線,兩端點各距離縱軸50,然后分別以兩端點為起點向上畫一條直線段,長5,然后畫圓弧線段,最后“√”完成并退出草繪。

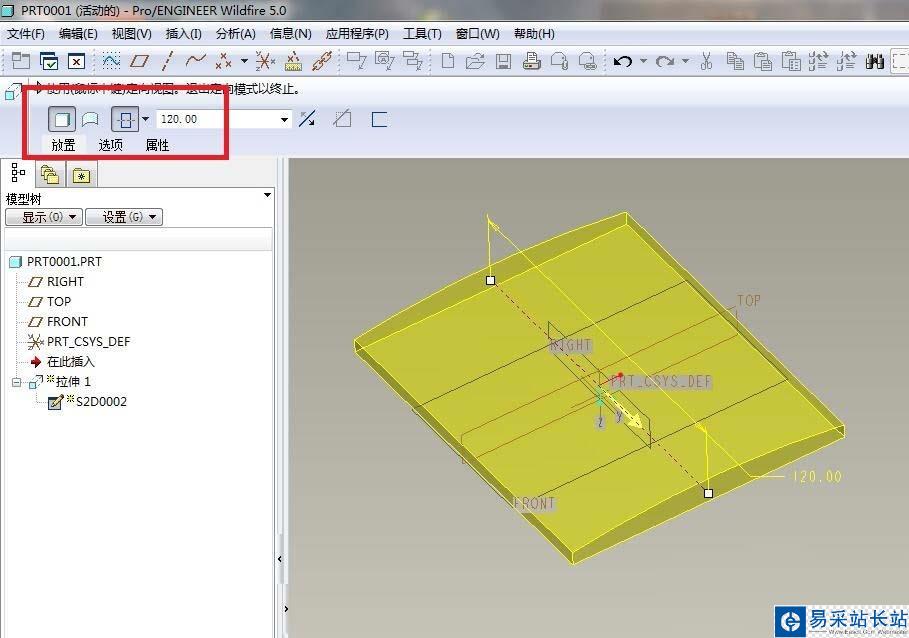

4、如下圖所示,軟件左上角設置對稱拉伸,拉伸距離120,軟件右上角“√”完成操作。

5、如下圖所示,執行【拉伸——放置——定義——實體底部平面——草繪】。

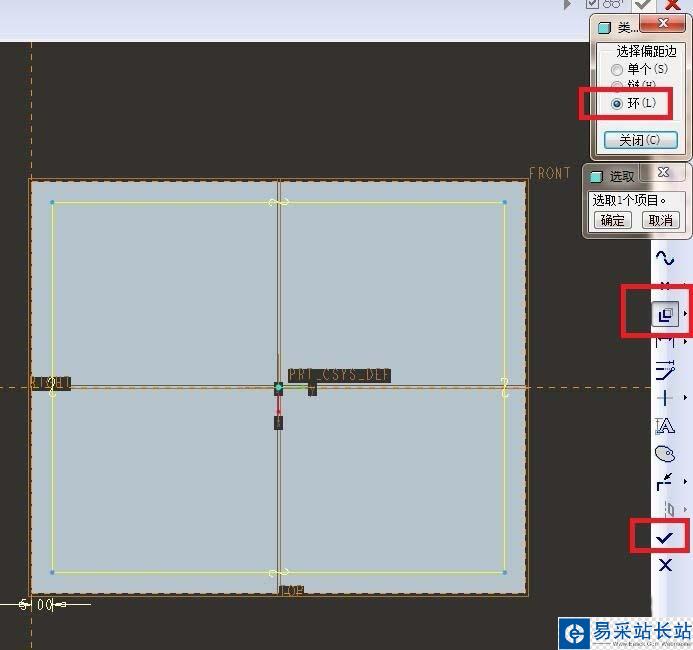

6、如下圖所示,點擊右邊工具箱中的“偏移”圖標,最上邊的紅色框選中點擊“環”,然后實體中點擊一個邊就行了,然后看著方向設置成向內偏移5,最后“√”完成并退出草繪。

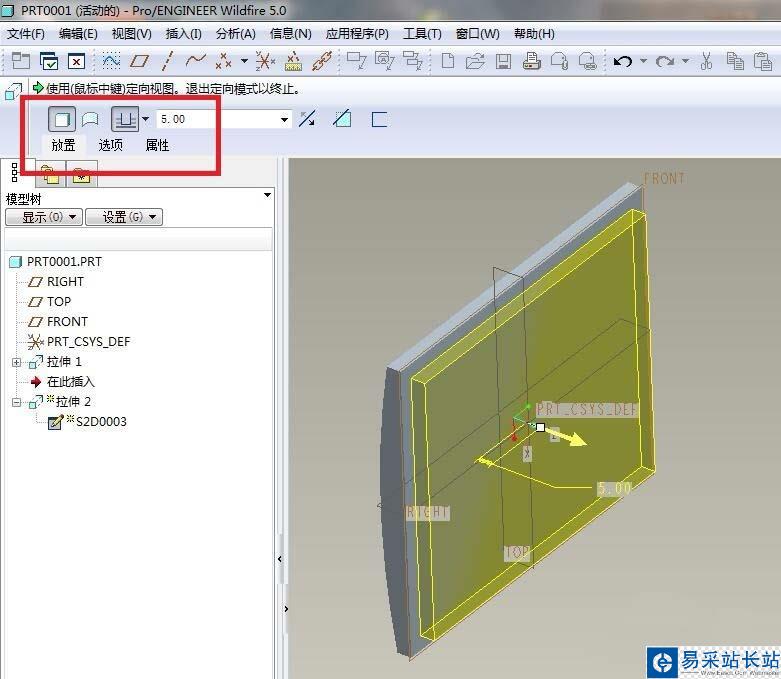

7、如下圖所示,軟件左上角設置拉伸高度5,軟件右上角“√”完成并結束本次操作。

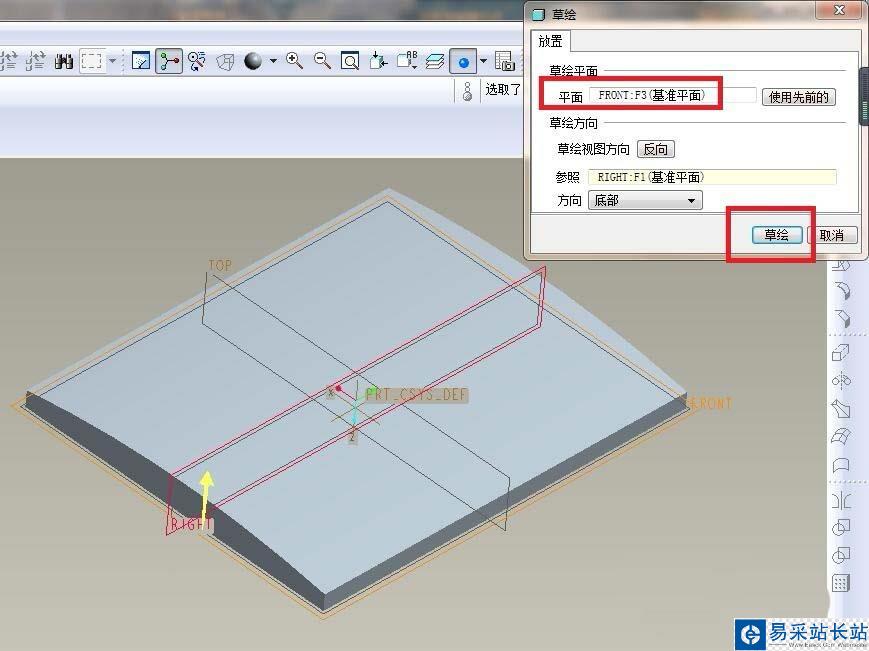

8、如下圖所示,執行【拉伸——放置——定義——FRONT面——草繪】。

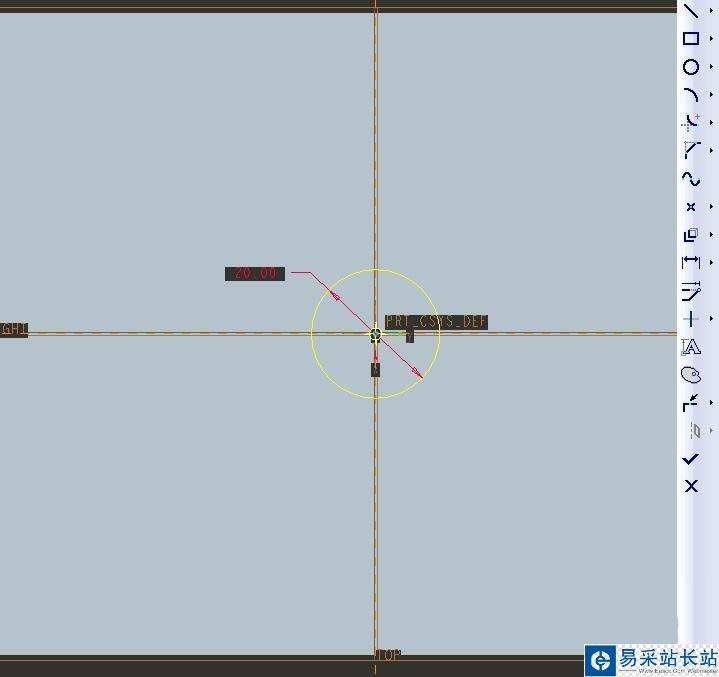

9、如下圖所示,以坐標原點為圓心畫一個圓,標注圓的直徑為ø20,“√”完成并退出草繪。

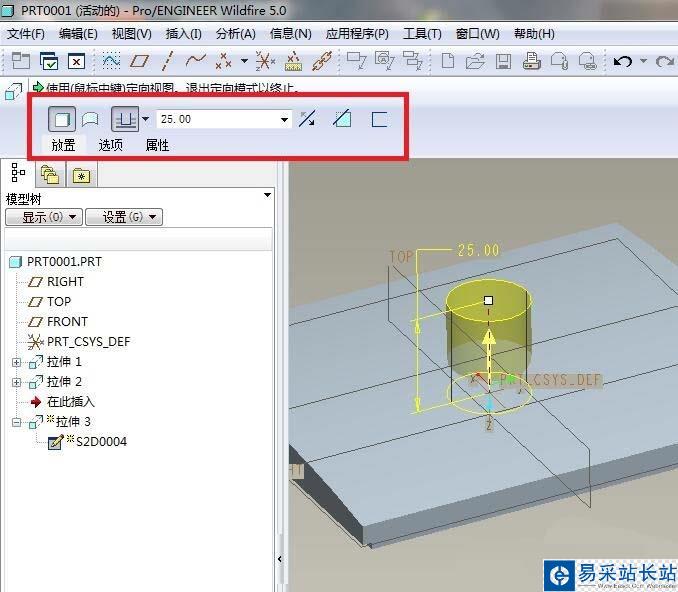

10、如下圖所示,軟件左上角設置拉伸高度25,軟件右上角“√”完成并結束本次操作。

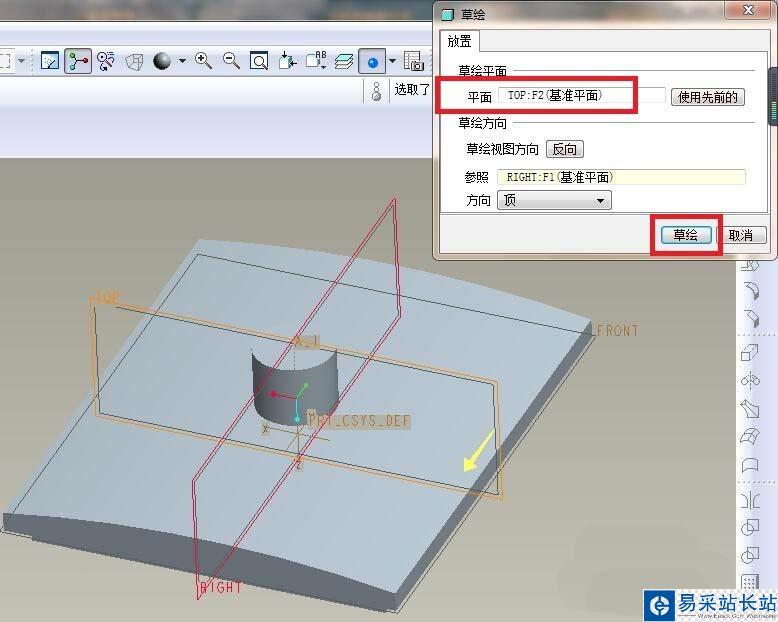

11、如下圖所示,執行【拉伸——放置——定義——TOP面——草繪】。
