如何設計一款自己心愛的水杯呢，體現自己的個性，隨心所欲，擁有一款屬于自己的，獨一無二的水杯，今天小編就給大家一起分享利用CATIA設計一款水杯，希望能給大家一點啟發；

1、首先我們打開CATIA軟件，進入零部件設計，店家草繪命令，進入草繪設計，如圖所示；

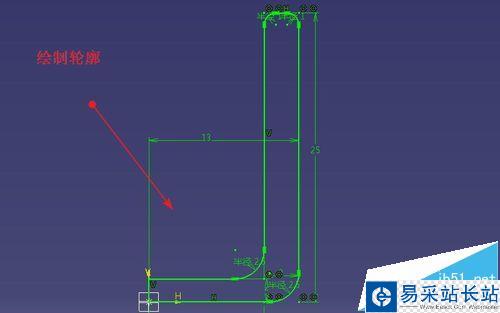

2、首先我們進行水杯的結構設計，我們將水杯的截面圖繪制出來，具體操作和尺寸，參照下圖，如圖所示；

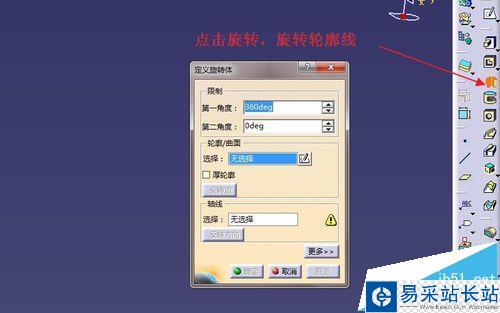

3、完成草繪后，我們選擇旋轉按鈕，將輪廓進行旋轉，形成我們需要的水杯主體，如圖所示；

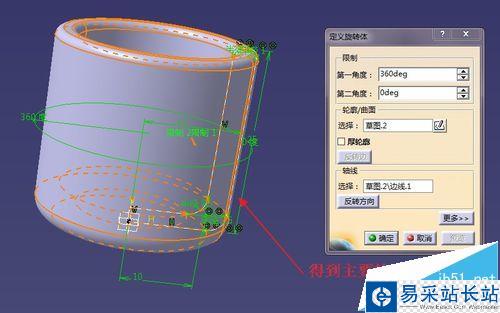

4、選擇輪廓線和我們的旋轉軸，同時對輪廓旋轉360°，得到我們水杯的主體，如圖所示；

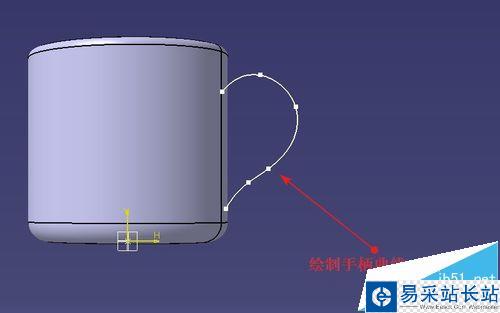

5、這一步我們來設計把手的趨勢線，我們選擇樣條曲線，在與水杯主體的垂直平面上進行草繪，繪制下圖的樣條曲線，如圖所示；

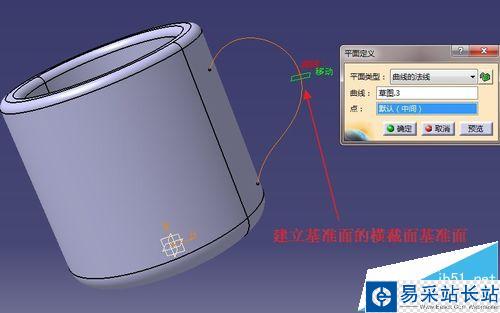

6、樣條曲線完成后，我們來設計橫截面基準面，也就是設計掃面所需要的手柄橫截面，縣級基準面，新建平面與曲線任意位置垂直，如圖所示；

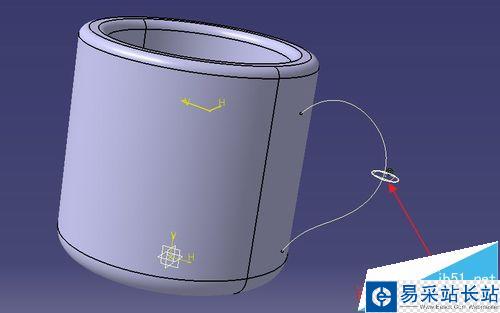

7、在剛建立的平面上，繪制手柄的橫截面，比如一個圓形，就繪制一個圓，如圖所示：

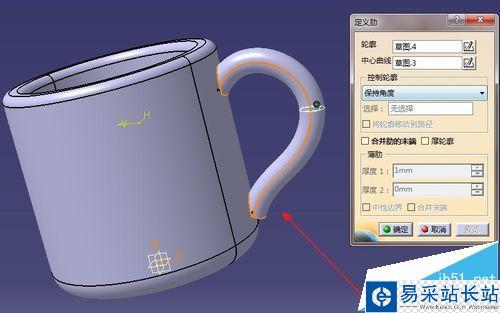

8、我們再利用橫截面和剛繪制的趨勢線進行掃描，我們得到如下圖所示的手柄，如圖所示；

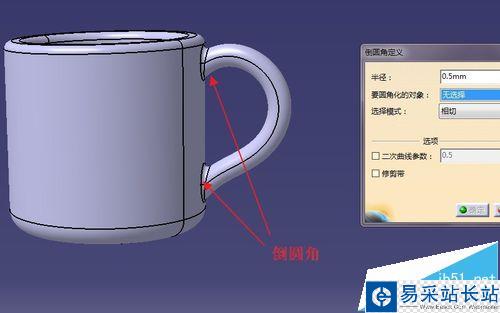

9、我在在手柄與主體相接部位進行倒圓角過渡，這樣我們看上去比較圓潤，同時也比較美觀，選擇倒圓角命令選擇相交線，完成倒角；

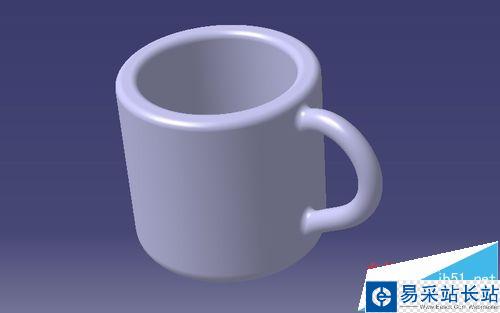

10、完成以上步驟后，我們得到了我們所需要的水杯，你是不是很興奮。
