傳動帶是很多機床需要用到的傳動裝置，現代大型機械基本都有用到。下面，我就給大家說說如何用visio繪制傳送帶平面圖。

1、首先，打開visio軟件，新建一個“基本框圖”工程文件，如圖所示。

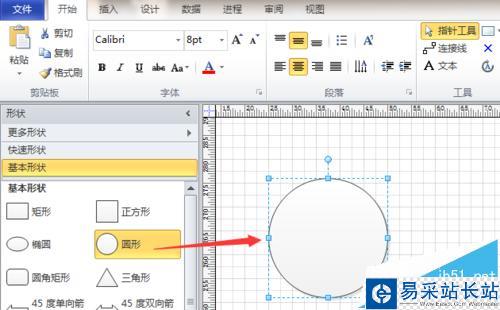

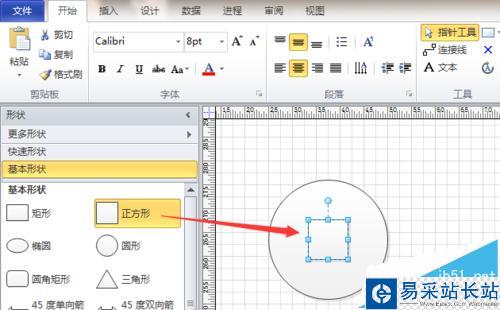

2、接著，從左側形狀欄中將“圓形”和“正方形”兩個形狀拖入編輯區域，并調整兩個圖形的大小，如圖所示。

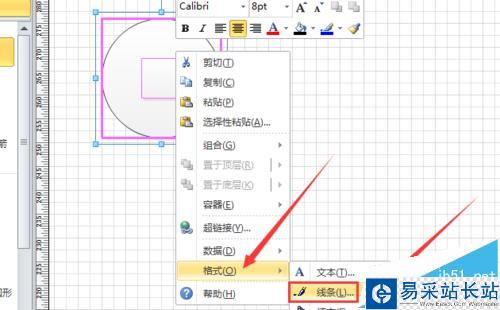

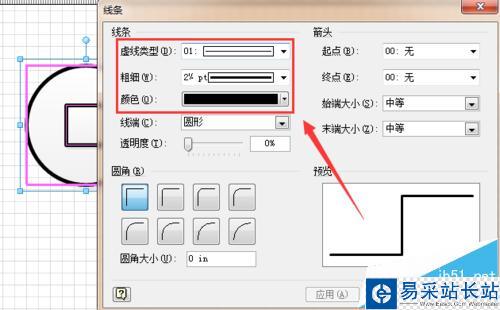

3、選中兩個圖形，單擊鼠標右鍵，選擇“形狀”-“線條”選項，調整粗細和顏色如圖所示。

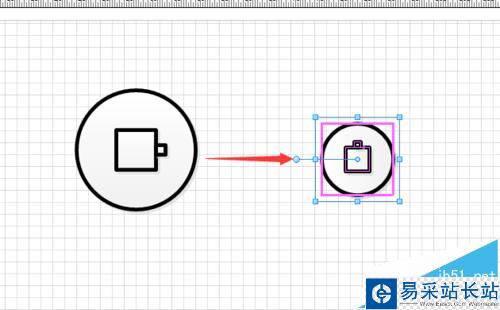

4、接著，將正方形復制粘貼后，調整為較小的圖形，與原大正方形臨近，如圖所示并將整個圖形復制粘貼后，縮小調整為如圖所示樣式。

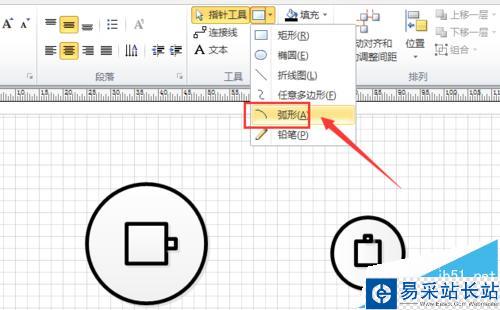

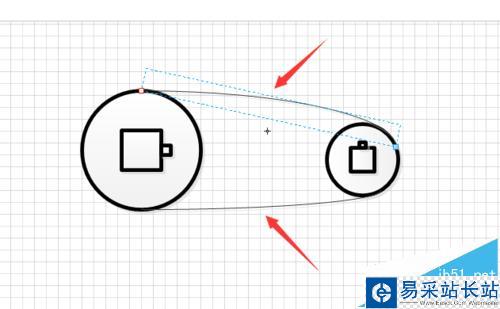

5、在上方工具欄中找到“弧線”形狀，從上方和下方將兩個整體形狀連接起來并調整他們的粗細和顏色，如圖所示。

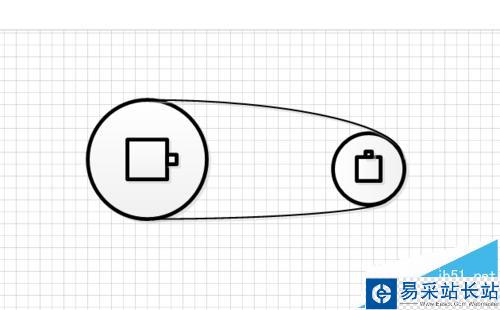

6、這時候，我們就能看到傳送帶的形狀了。

7、如圖所示的傳送帶相對來說比較逼真。
