如何使用sketchup簡單電池建模。這里畫標準的5號電池。沒有倒角。

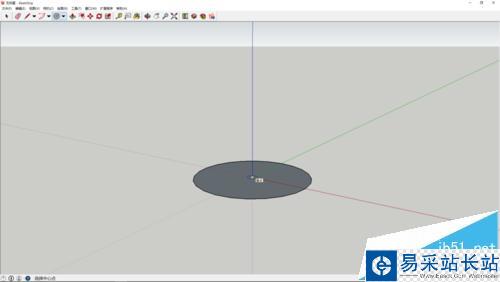

1、首先使用圓形工具繪制一個半徑7.5mm的圓形平面。

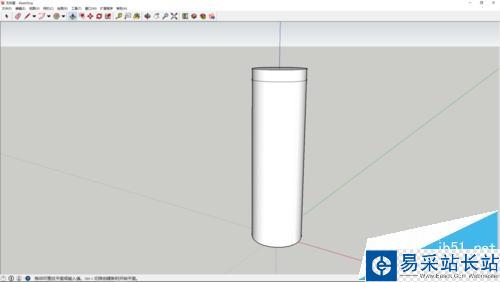

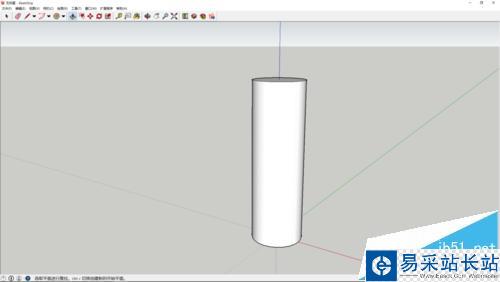

2、使用推拉工具拉出47mm高的高度，在按住ctrl鍵復制推拉出3mm的高度，這樣才有一條線。

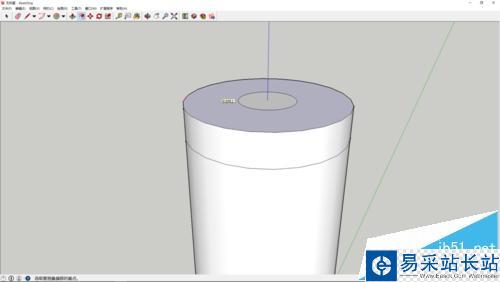

3、使用偏移工具偏移5mm。

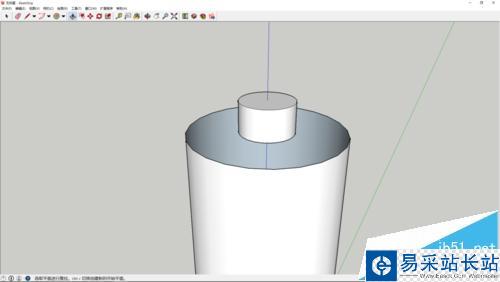

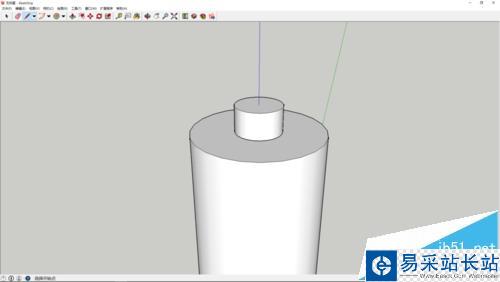

4、使用推拉工具，推拉出如圖的圖形，如果發現下邊圓柱鏤空了，就用畫線工具補上線。

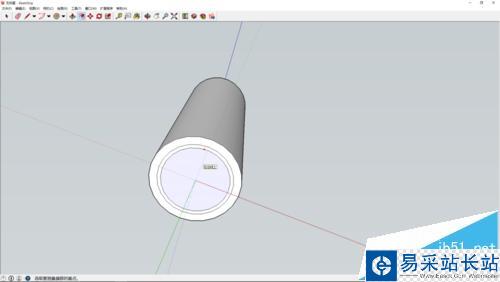

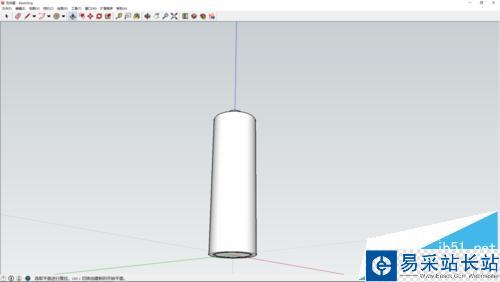

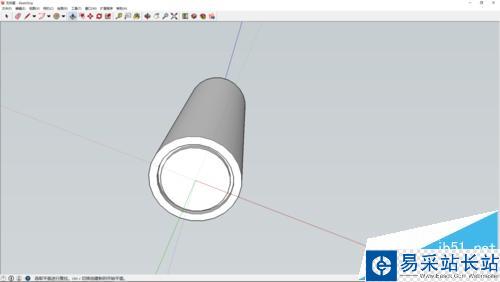

5、再在底邊使用偏移工具偏移兩遍1mm，推拉一下成為如圖所示。完成。
