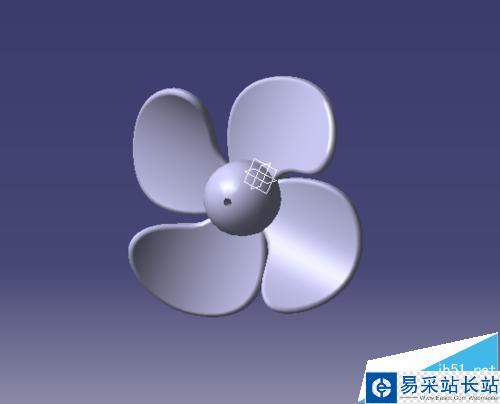

用CATIA軟件繪制4葉螺旋槳，用到拉伸，凹槽命令。用陣列的方法得到螺旋槳實體。看一下成平。

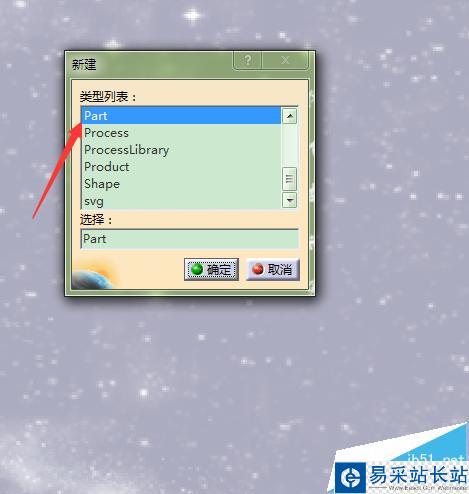

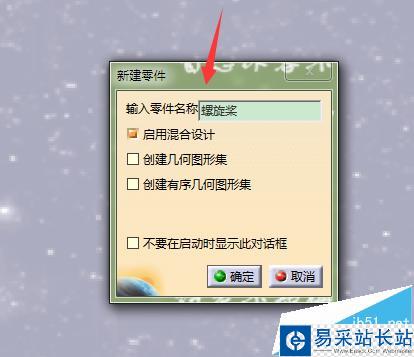

1、打開CATIA軟件，新建一個PART文件，命名為螺旋槳。

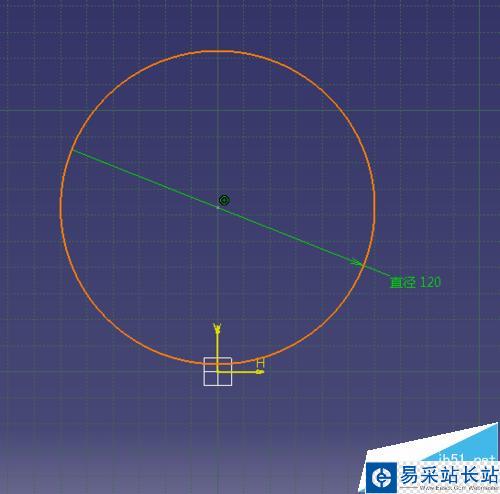

2、選擇ZX平面，繪制一個直徑120的圓。

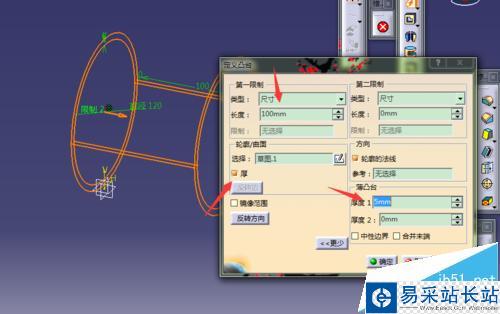

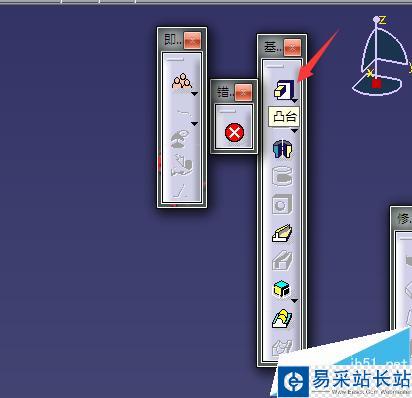

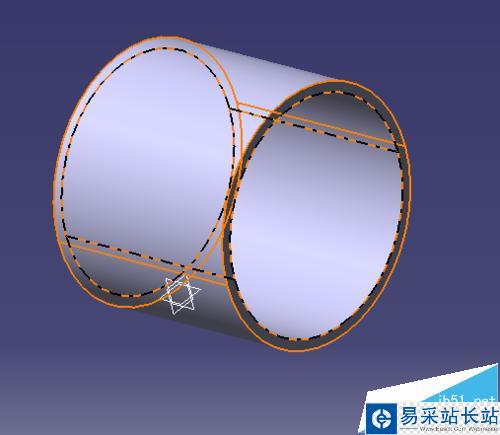

3、選擇凸臺，經行拉伸，長度100，厚度1為5，得到一個實體管，然后我們從這個實體管上截取一部分作為螺旋槳的葉片。

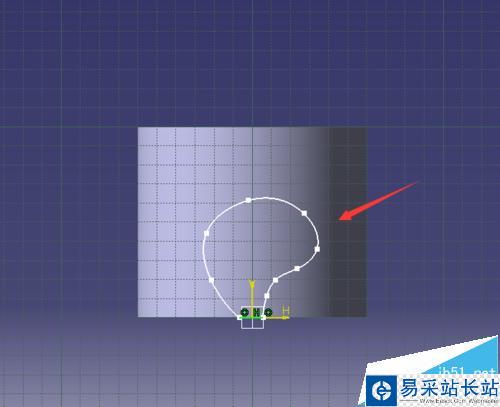

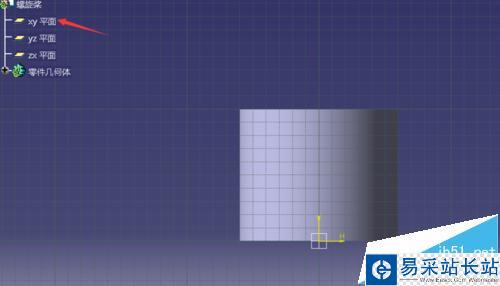

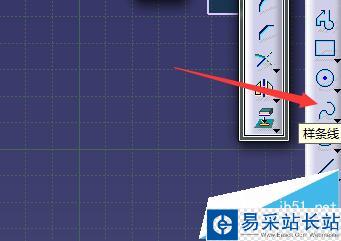

4、選擇XY平面，進入草圖，選擇樣條線，繪制一個圖示的形狀。

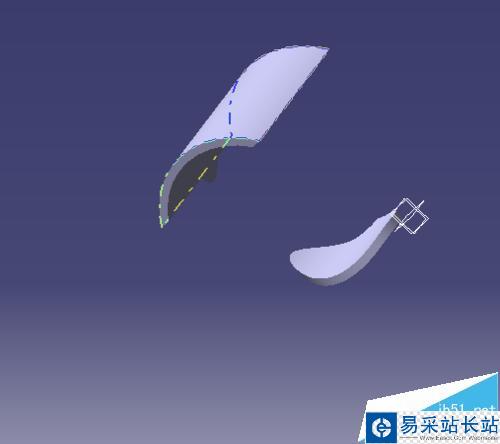

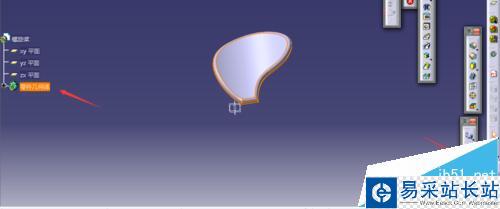

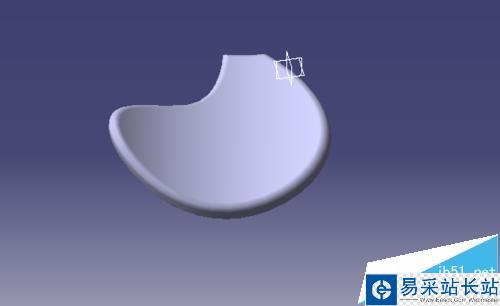

5、退出草圖，選擇凹槽，尺寸100，鏡像范圍，點選反轉邊。得到如是圖形。進行修改后得到一個葉片。

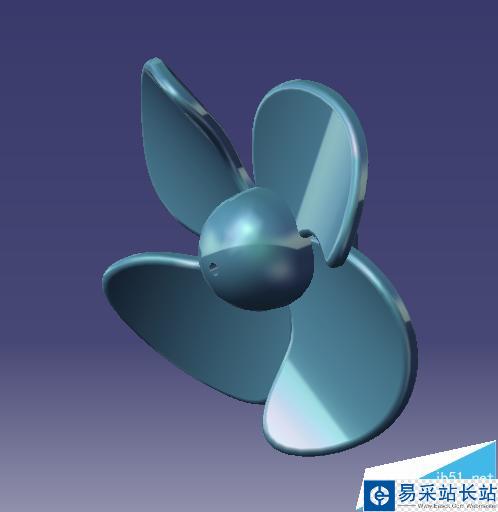

6、選擇陣列，然后再添加一個旋轉的命令得到實體螺旋槳，

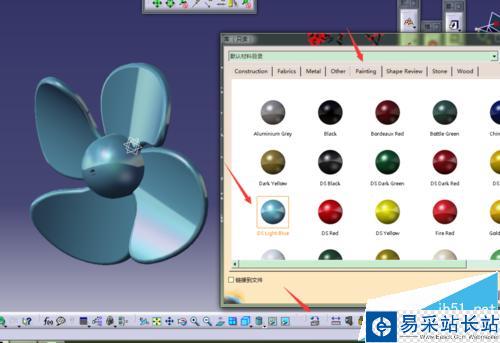

7、添加材質，讓其有點顏色效果，完成了。

注意事項：

1、箭頭處注意

2、樣條線選取一定要注意位置
