最近在出soildworks工程圖轉pdf格式圖紙打印的時候，發現很多字體不是亂碼就是沒有顯示，經過我的研究分析現在終于得出了解決辦法。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、在solidworks工程圖保存為pdf時候，彈出了下面的彈窗，可以點擊確定預覽下自己生成出錯的pdf圖紙，對于這個現象可以在下一步中解決

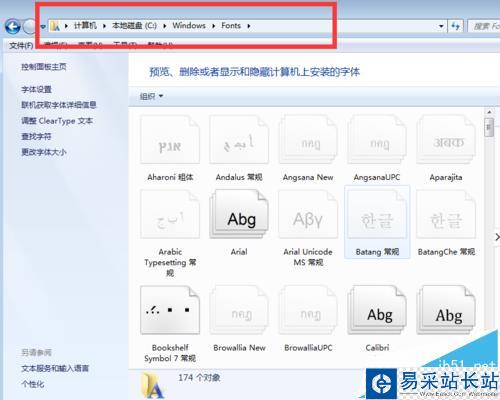

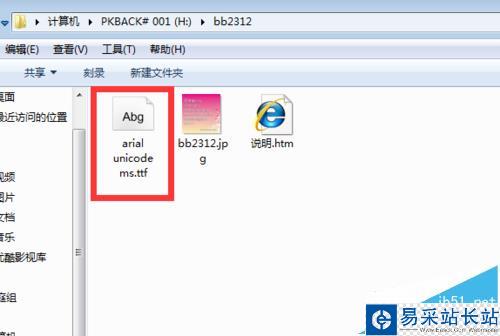

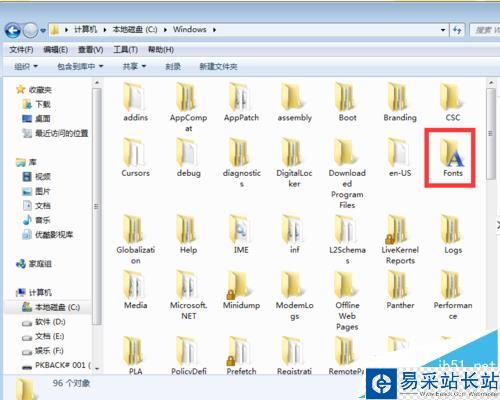

2、首先要明確一點，solidwokrs沒有自己的字體庫，內部調用windows字體庫，所以可以百度搜索“Arial unicode MS”字體下載，然后把字體文件庫復制安裝在系統盤下的windows/font/ 文件夾下即可，具體操作可以看下圖

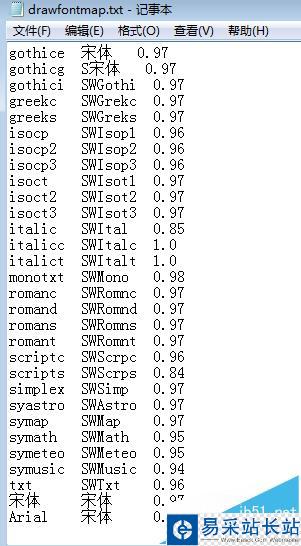

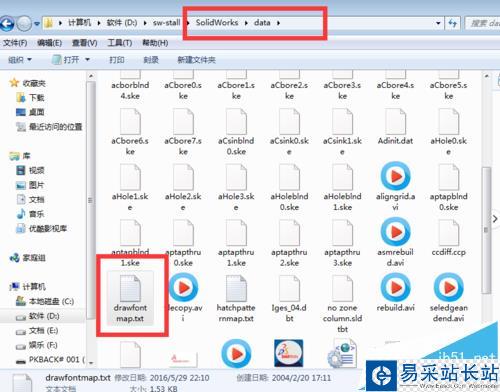

3、對于出現亂碼的問題，有兩種解決辦法，辦法一把solidwokrs凡事文字的地方都設置為宋體即可，雖然操作麻煩些但是百試百靈，比較好用，適合于比較懶，出圖量不大的朋友，方法而需要找到一個映射文件solidwokrs安裝目錄下的一個drowfontmap.txt文件 ，然后添加映射字體即可，具體可以看下圖，實在不懂這個百度下搜索解決辦法，修改后保存文件即可，至此已經把問題解決了

注意事項：drowfontmap.txt文件中不要添加太多無用的字體映射。
