Pro/E是一款強大的工業設計軟件，一般用于設備零部件的三維或者二維產品設計。今天在這里簡單的介紹一下Pro/E的掃描伸出項功能，以畫杯子為例作為講解。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

1、打開Pro/E軟件，新建零件——進入草繪界面，具體的步驟，這里不詳細說了，選取草繪平面，和草繪視圖方向。

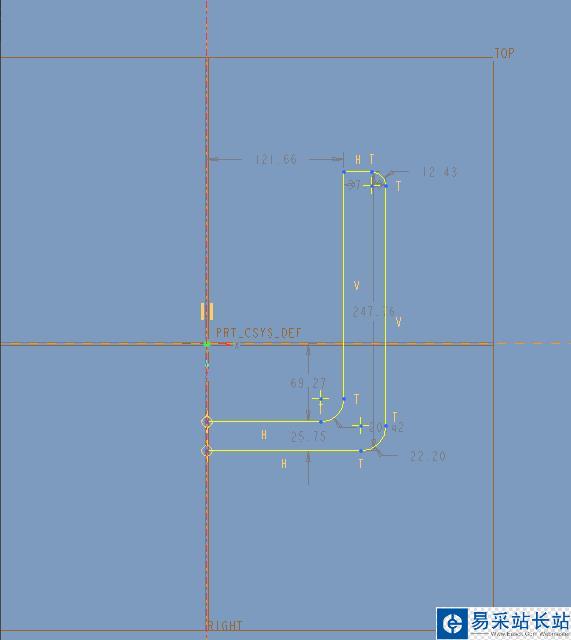

2、先繪出杯身，按照下圖畫出如下圖形

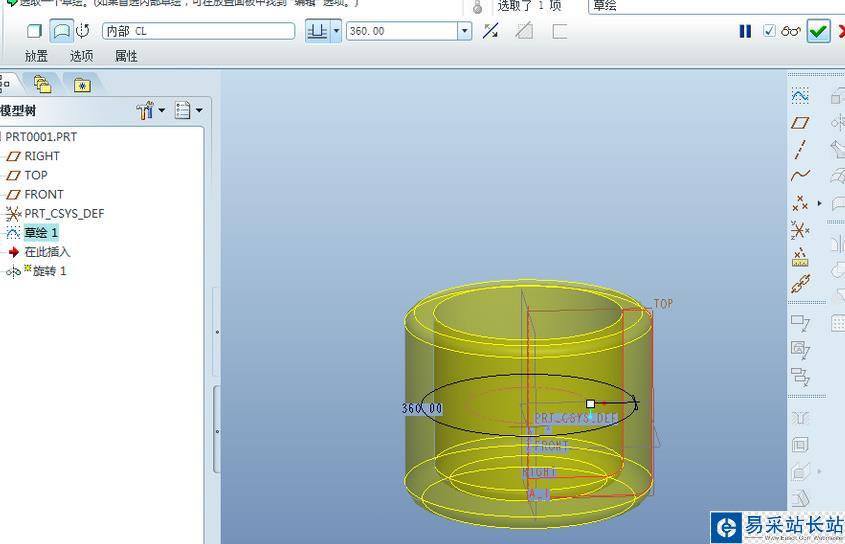

3、選擇旋轉命令，旋轉出杯身

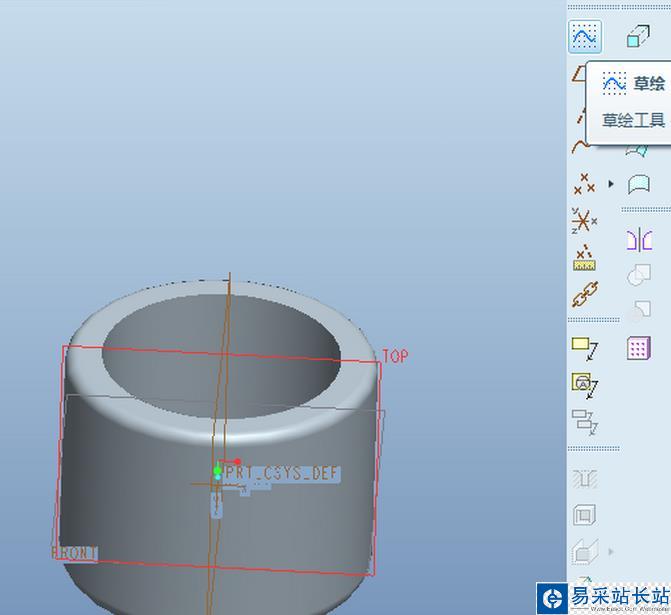

4、選擇TOP作為草繪平面。進入草繪界面

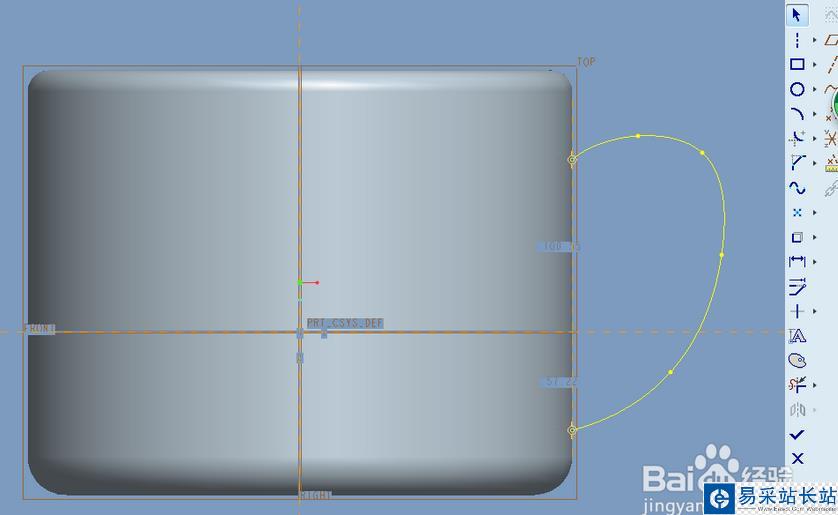

5、接下來繪出被子靶的圖形。按下圖繪出

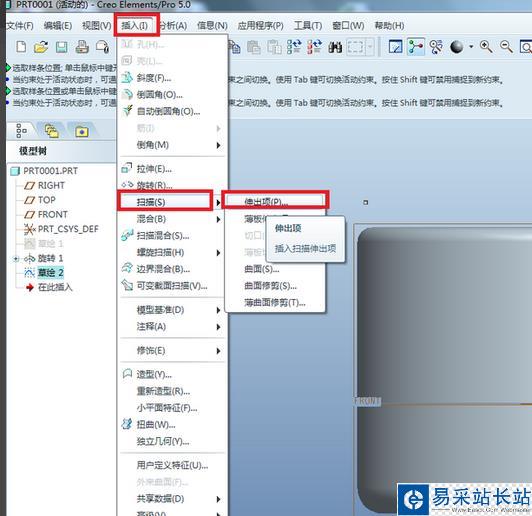

6、在插入——掃描——伸出項

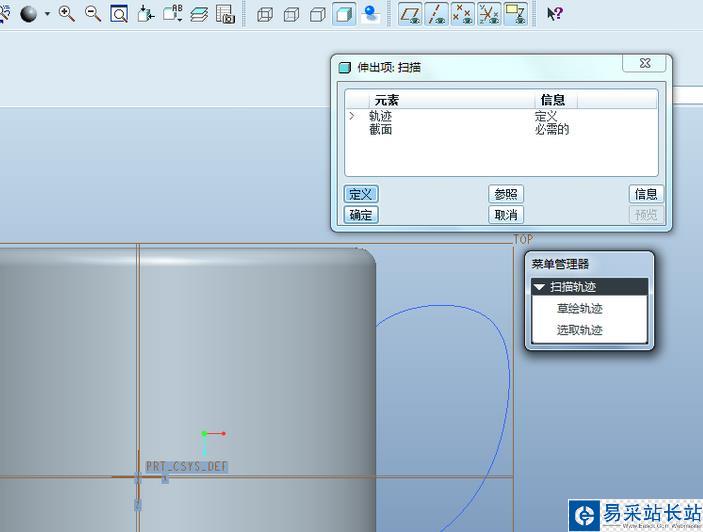

7、掃描軌跡——選取軌跡

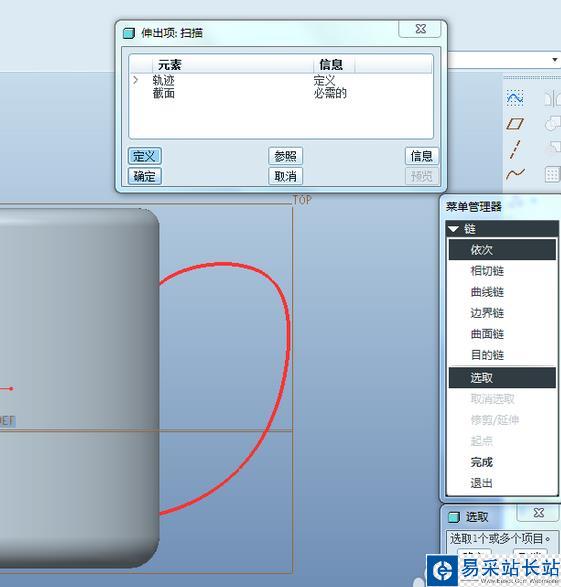

8、選取被子靶的線條作為掃描軌跡

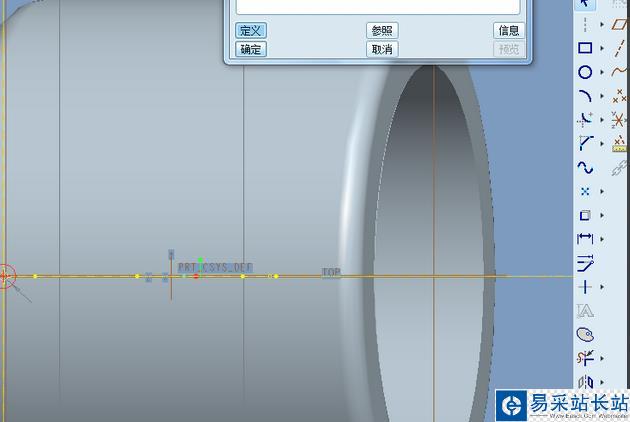

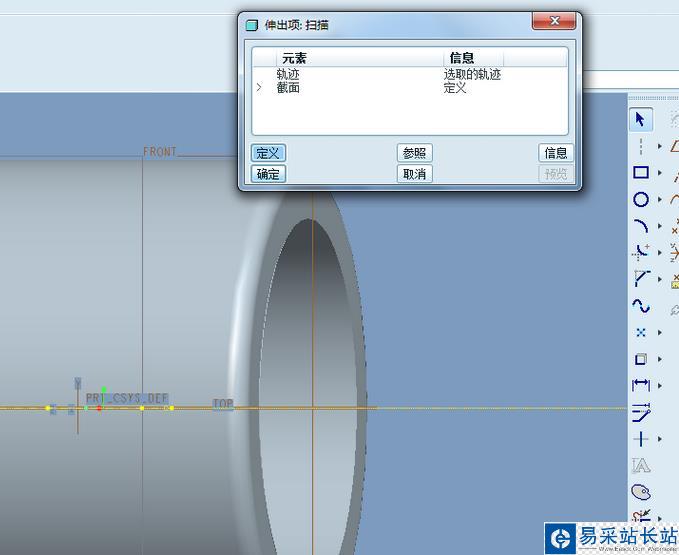

9、完成，接下來定義界面

10、繪出界面圖形

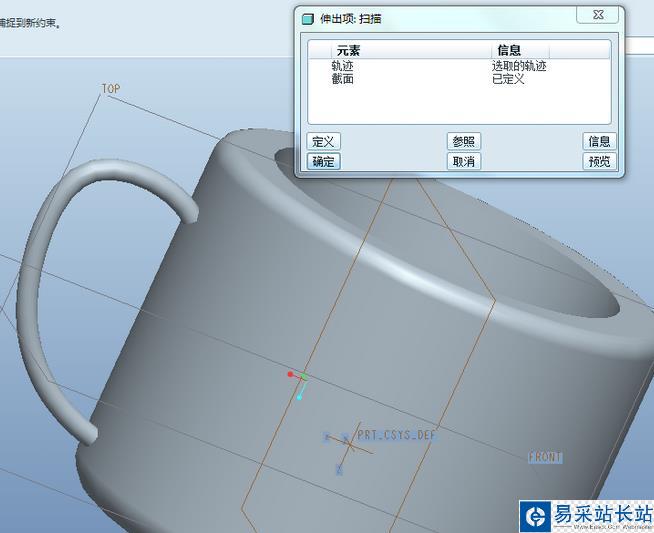

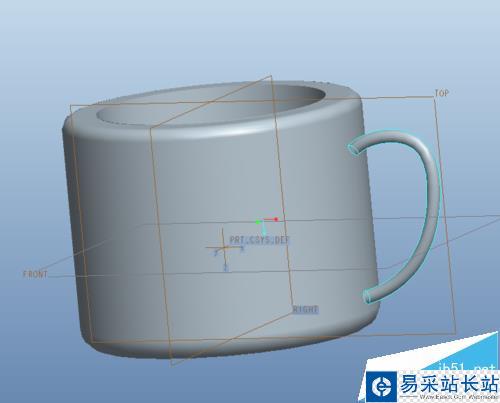

11、掃描完成，預覽。查看杯子的形狀

12、杯子畫好了
