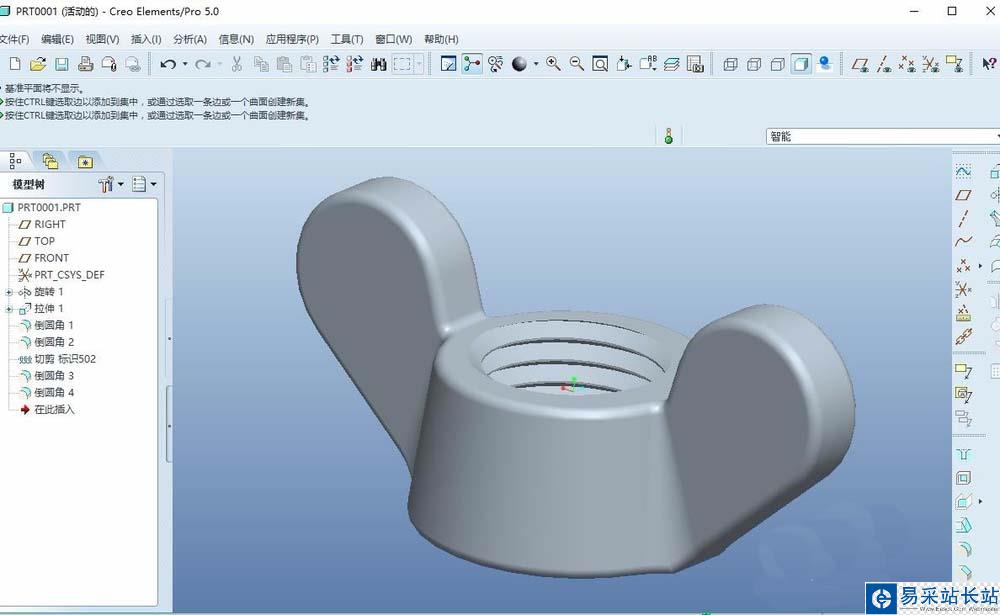

該經驗為大家分享以一篇proe5.0實例教程案例。該教程proe與creo都能使用。這次的教程我們來繪制一個蝶形螺母。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

1、運行proe5.0軟件，點擊新建圖標，選擇類型為零件，子類型為實體，名稱默認即可，取消使用缺省模板的打勾，選擇mmns_part_solid選項，即毫米單位。

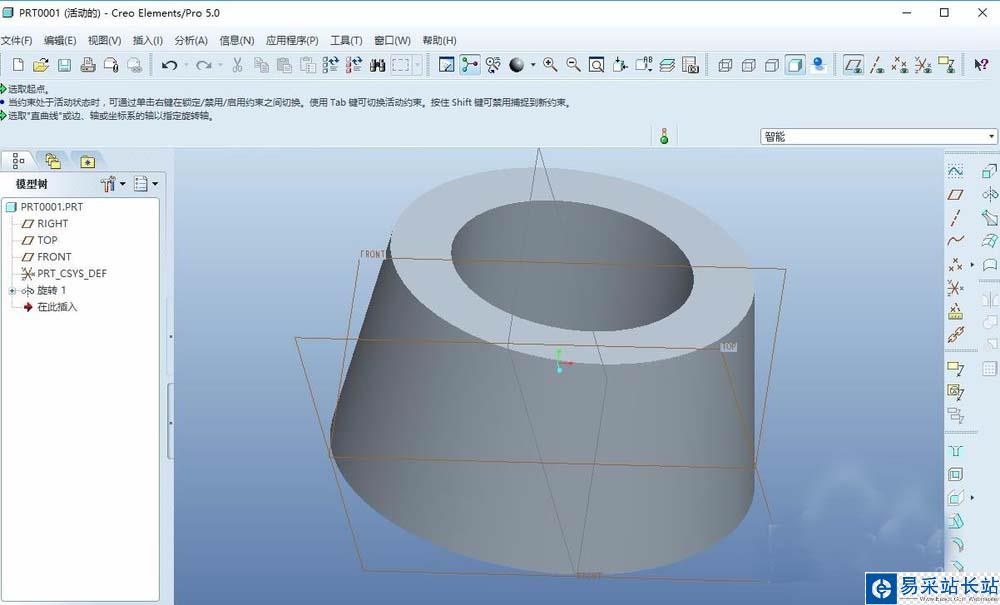

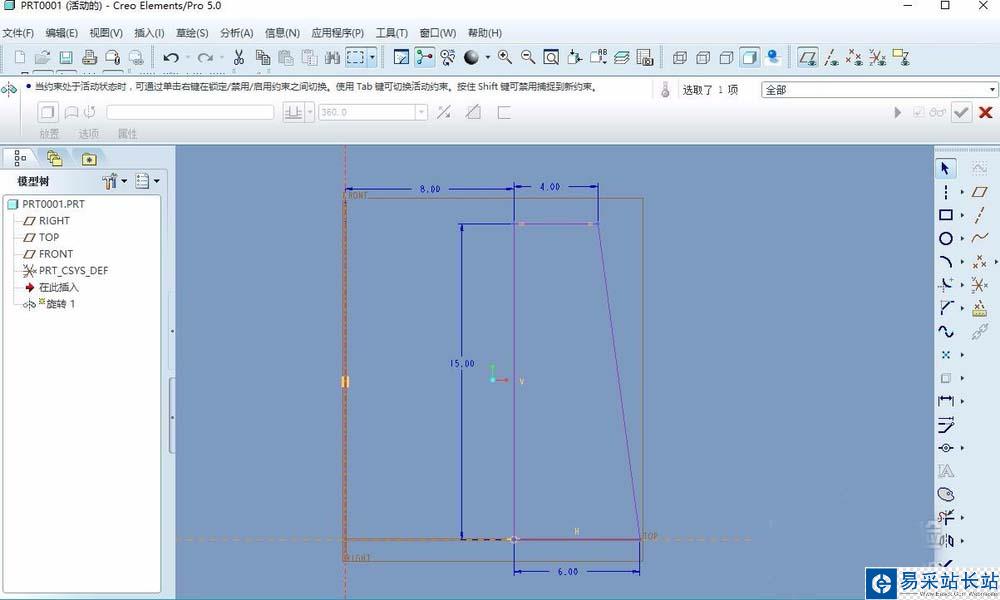

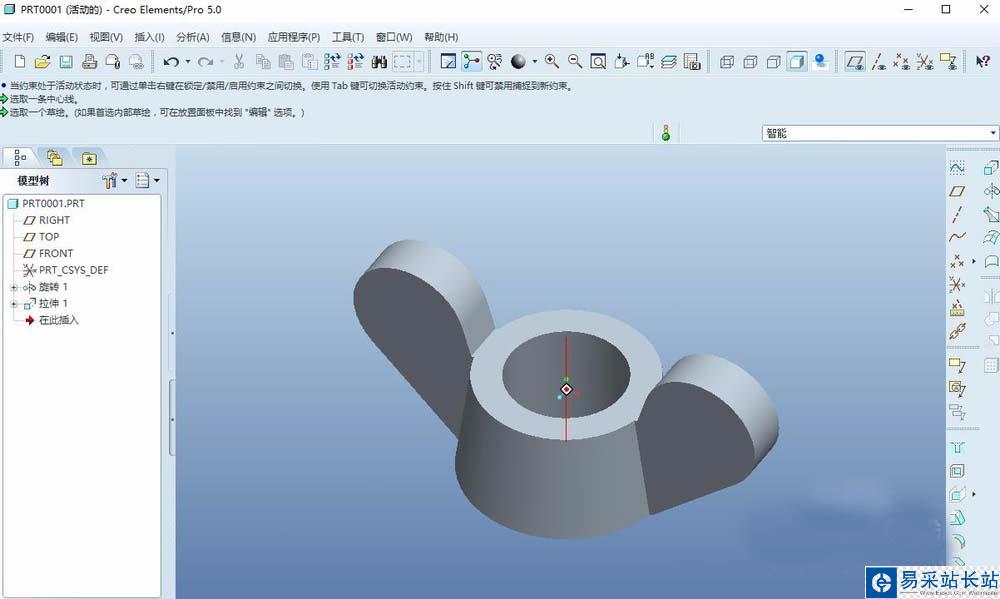

2、在過去的proe教程經驗中，對常用的特征已經充分說明，接下來就是相對簡化。創建一個旋轉特征，繪制草圖，如下圖所示。

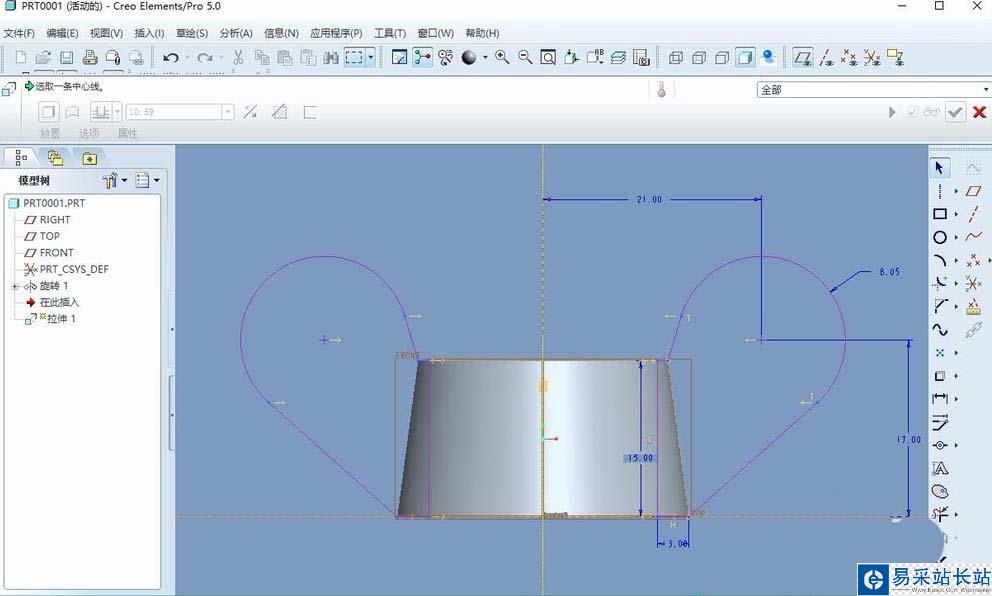

3、創建一個拉伸特征，也就是繪制蝶形。在草圖當中可通過鏡像來復制，減輕工作量。拉伸時要注意是兩側拉伸。也可以完成后鏡像該特征。

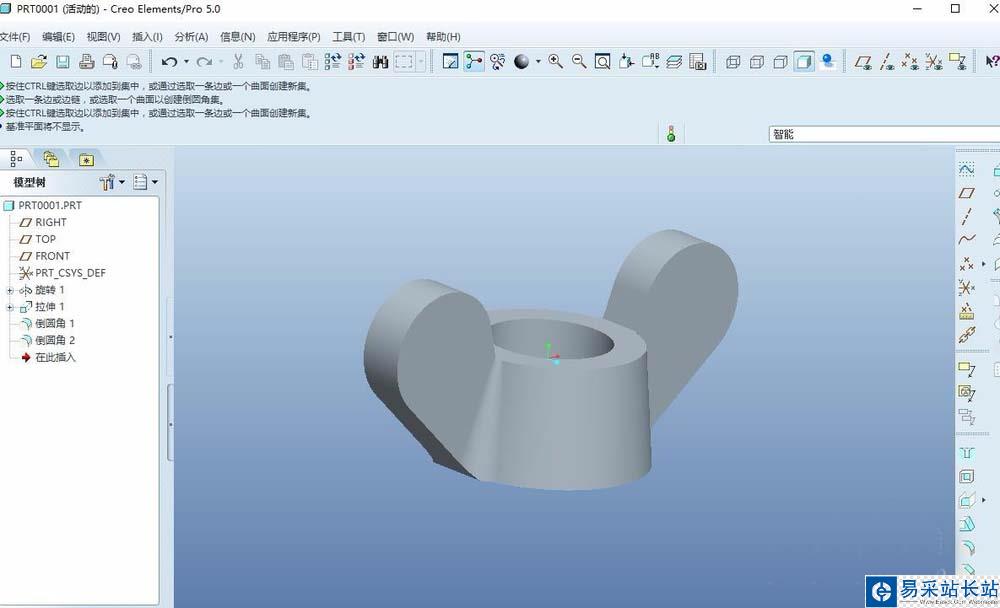

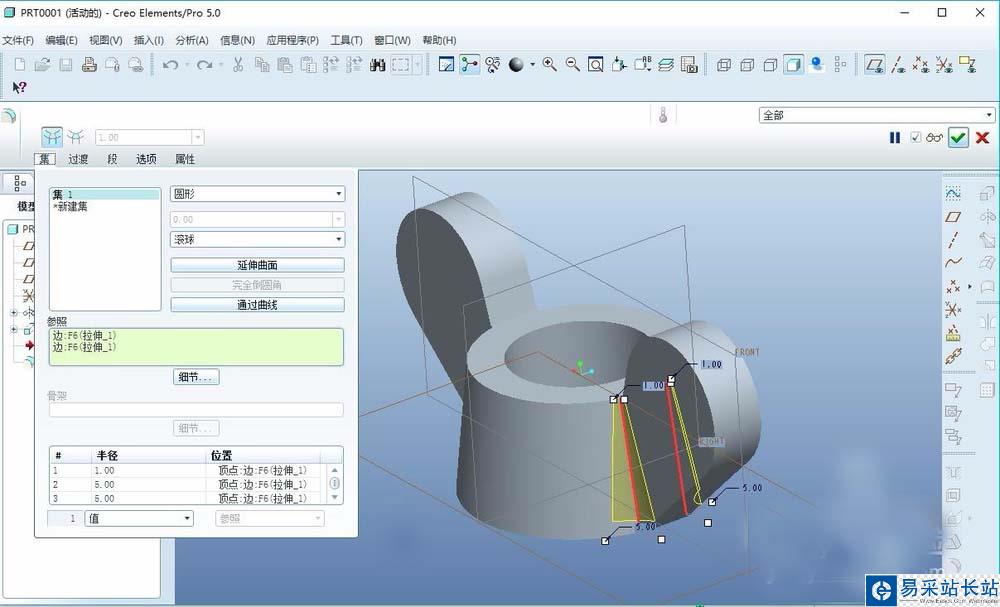

4、倒圓角處理，這次我們將運用到的是變半徑倒圓角，因為兩只耳朵高度圓角是不一樣的，如下圖所示。對另外一只的耳朵做同樣的處理。

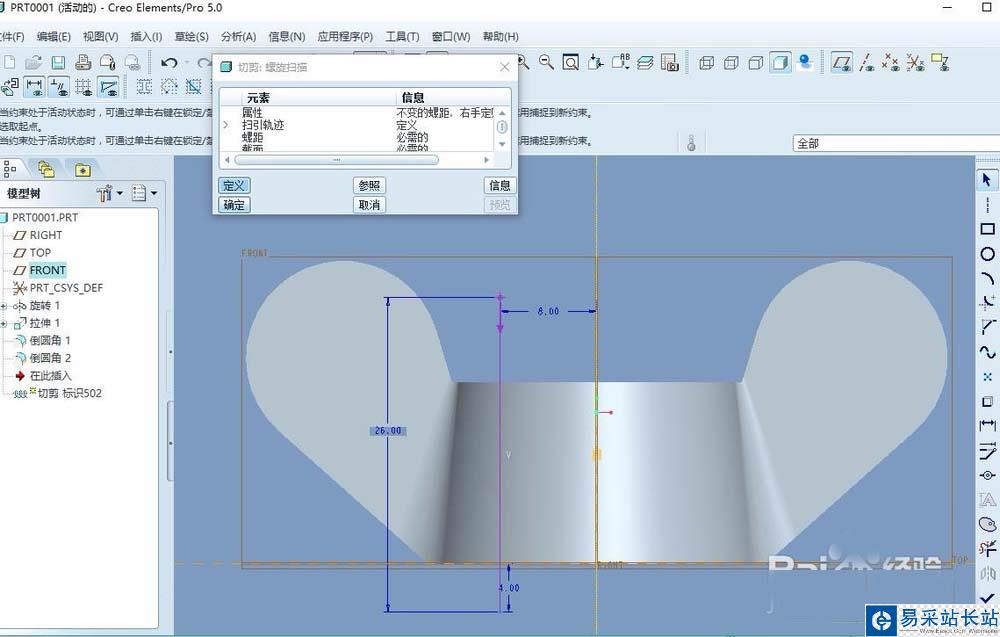

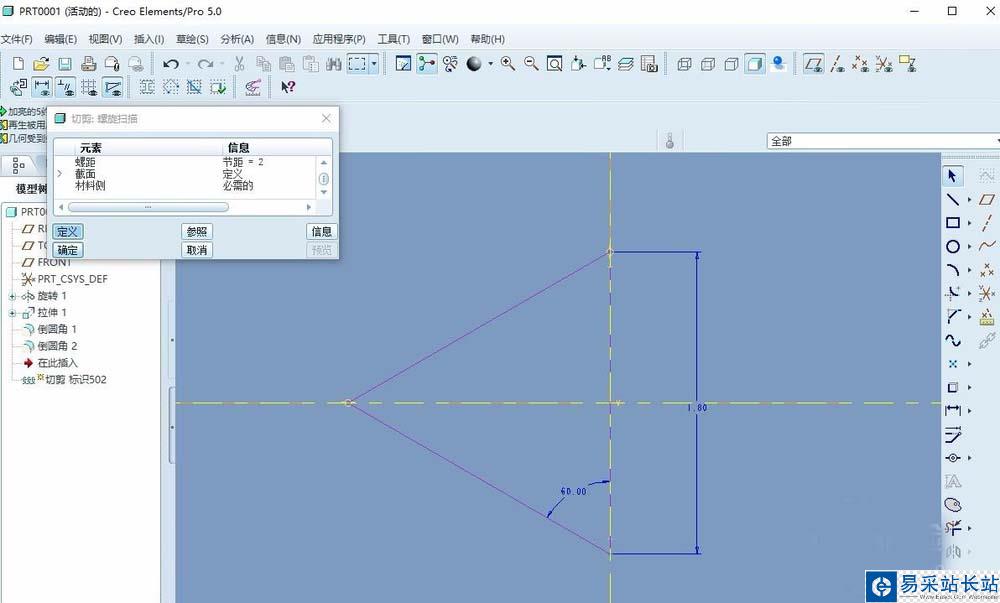

5、創建螺旋掃描--切口，使用右手定則（一般情況下均為右手），繪制草圖，完成后退出草圖，輸入節距，如圖。

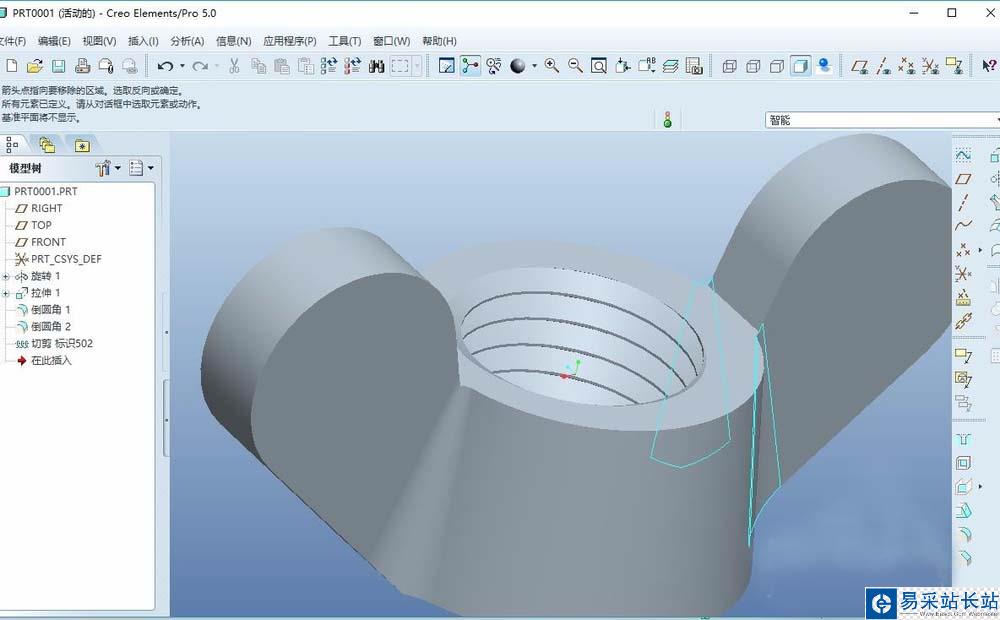

6、最后就是倒圓角了，整個零件模型繪制完畢，保存零件模型即可。
