PERT圖是技術評審技術圖，用于創建項目和任務管理，可以用于時間分布，工作結構分解圖，根據不同的路線進行分析，可以按照時間表和日程安排。下面利用一個具體的實例說明PERT圖實現的過程，操作如下：

軟件名稱：億圖圖示專家 Edraw Max V7.9 中文官方安裝版+特別補丁軟件大小：38.62MB更新時間：2015-04-22

1、打開Edraw Max設計軟件，按照下面步驟操作，“新建--->項目管理--->PERT 圖”，如下圖所示：

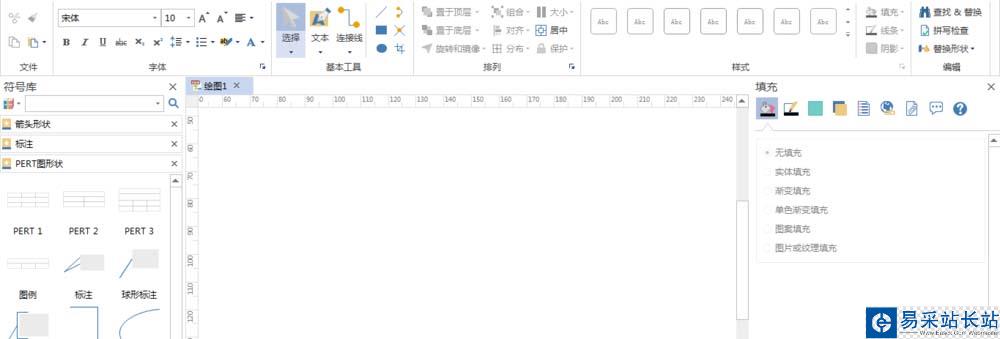

2、點擊“創建”圖標按鈕，創建空白的畫布，查看PERT圖形狀，如下圖所示：

3、在“PERT圖形狀”找到“高光任務”，拖曳九個到畫布上，如下圖所示：

4、拖曳直線連接線到畫布上，連接不同的“高光任務”，如下圖所示：

5、在每個“高光任務”上添加內容，并修改形狀的填充色，如下圖所示：

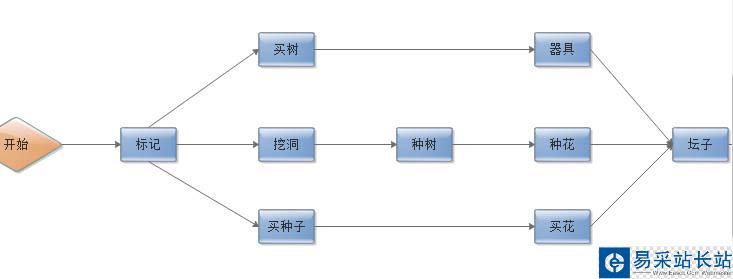

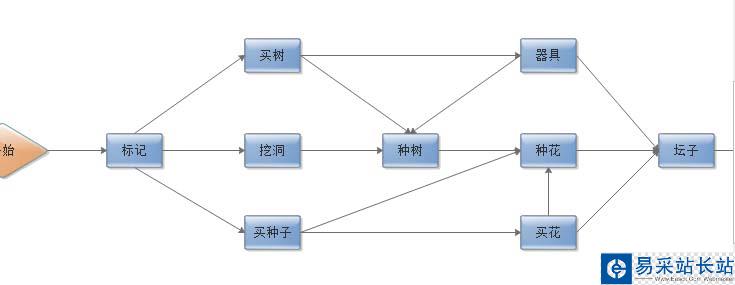

6、添加高光開始/結束，并在開始和結束位置添加，利用連接線連接，如下圖所示：
