Catia怎么使用凸臺和倒圓角命令?

2024-07-16 17:20:06
字體:
來源:轉載
供稿:網友

在CATIA三維軟件使用過程中,凸臺和倒圓角命令是使用相當頻繁的,所以在這里我們優先對這部分進行講解。

軟件名稱:catia v5r20 破解安裝版 v2013.04.25 32位軟件大小:1.84GB更新時間:2016-06-27

一、凸臺命令的使用

1、打開CATIA軟件,選擇零件設計模塊,對模塊零部件進行命名,如圖所示,點擊確定進入到操作界面。

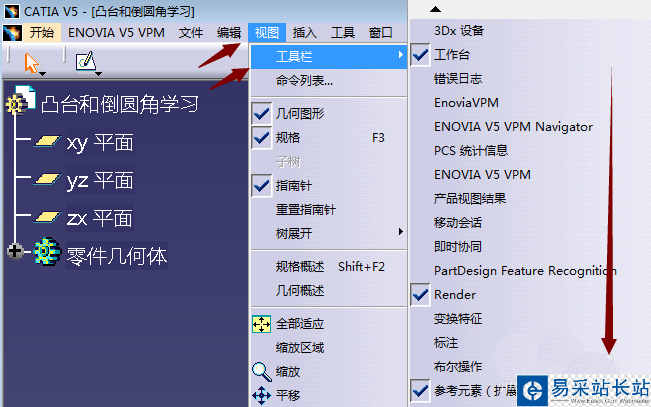

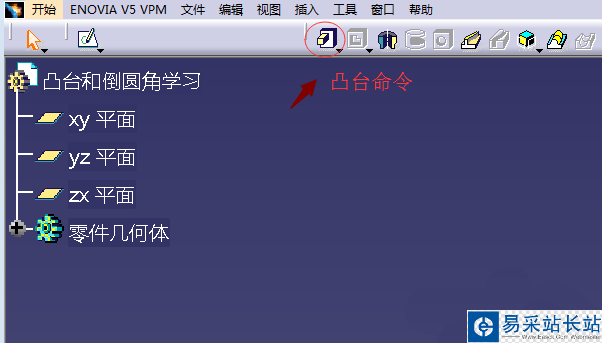

2、進入到操作界面,我們可以看到凸臺命令,如圖所示。如果操作界面沒有,我們可以點擊菜單欄里的視圖,然后選擇工具欄,在工具欄彈出的對話框里選擇,基于草圖的特征,這時候就會被打上√,成為選中狀態,呈現在操作界面上。

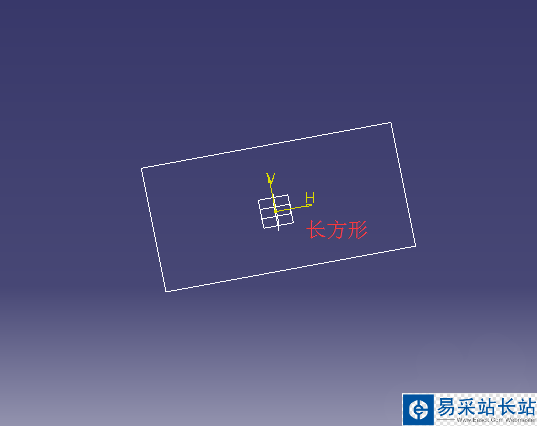

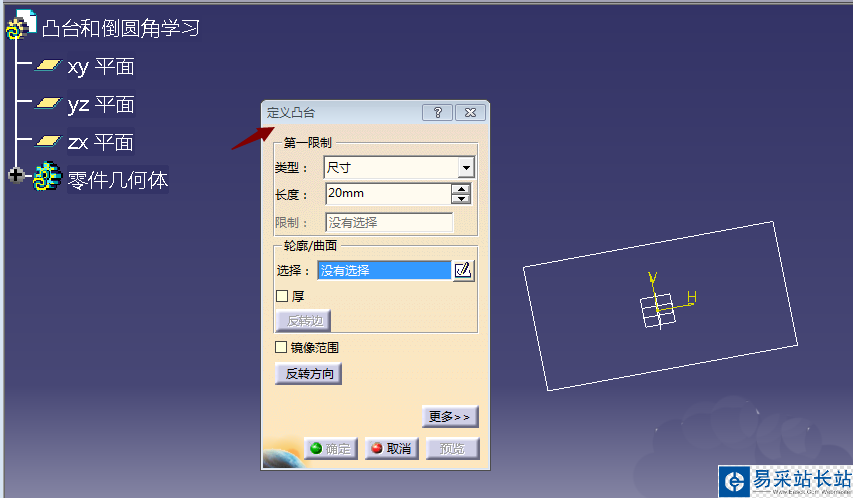

3、我們以長方體的凸臺進行凸臺命令講解,catia里的凸臺命令也就是其他三維軟件里的拉伸命令,使用方法也是類似的。首先我們進入草圖,繪制長方形,然后退出草圖,如圖所示。然后我們選擇凸臺命令,彈出定義凸臺對話框。輪廓和曲線命令行,我們選擇長方形。然后可以點擊預覽,對圖像進行查看,沒有問題點擊確定。

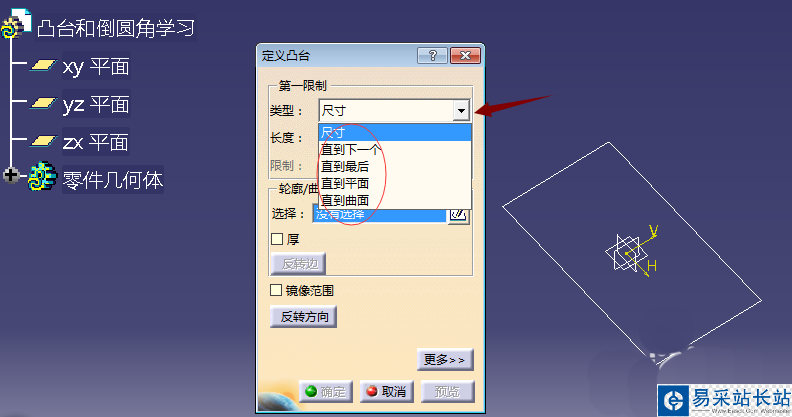

4、對于定義凸臺對話框,我們可以選擇其他定義方式,即通過第一限制中的類型的下拉三角,選擇不同的命令進行操作。

二、倒圓角的命令使用

1、我們在已經繪制完成的長方體凸臺上來講解倒圓角命令。倒圓角命令的調出和隱藏和其他命令的調出和隱藏是一致的,不再贅述。

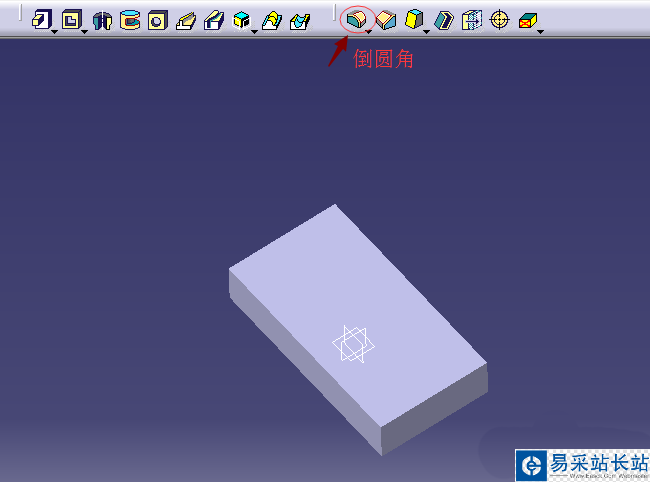

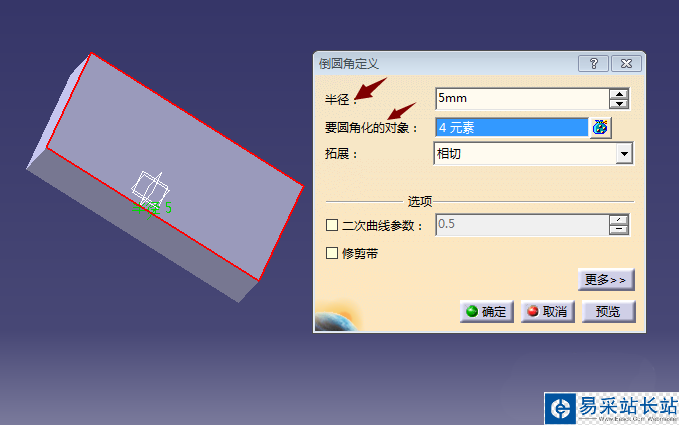

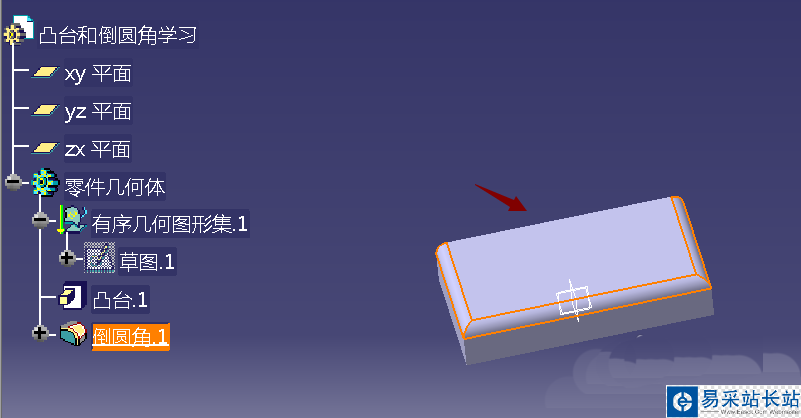

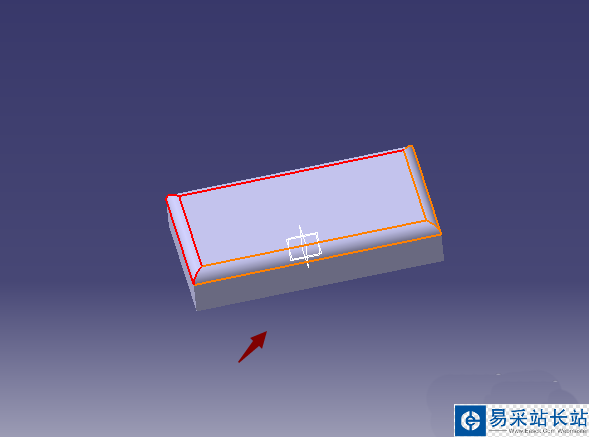

2、點擊倒圓角命令,彈出倒圓角對話框,然后對圓角半徑和倒圓角元素進行定義,然后點擊預覽對倒圓角進行確認,沒問題點擊確定,完成倒圓角操作。

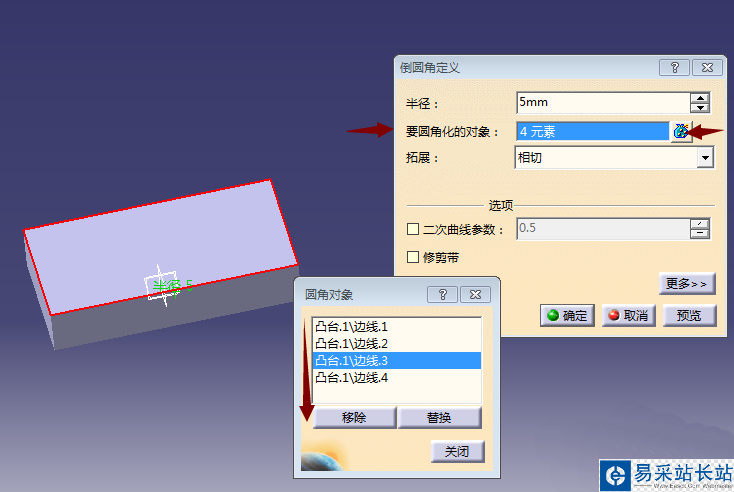

3、如果要圓角化的元素我們選擇錯了,我們可以點擊要圓角化命令行后面的操作按鈕進行刪除,如圖所示。
