我們會用在proe5.0里面使用2d標注尺寸,那么怎么在3d里標注尺寸了。這個功能可以用proe的注釋功能實現。
1、新建一個零件,這個可以自己去建立,這里建立一個長方體。

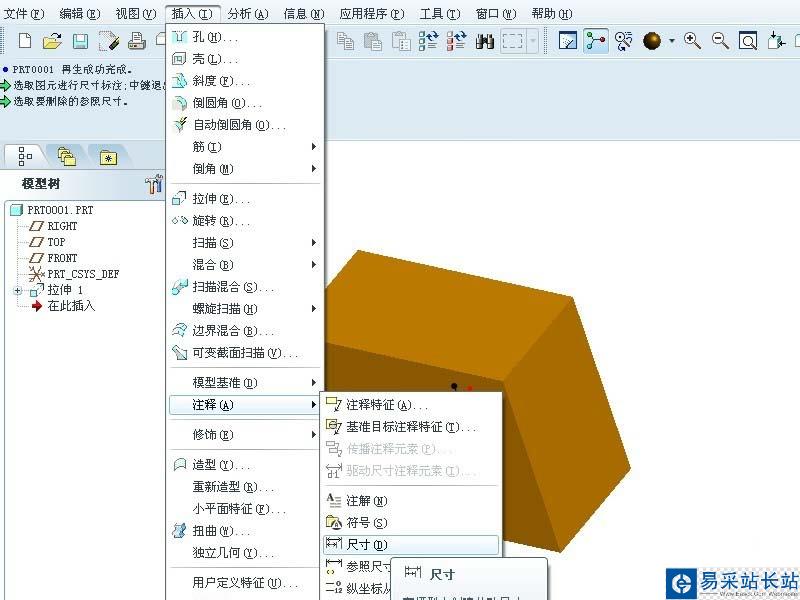

2、選擇插入-注釋-尺寸

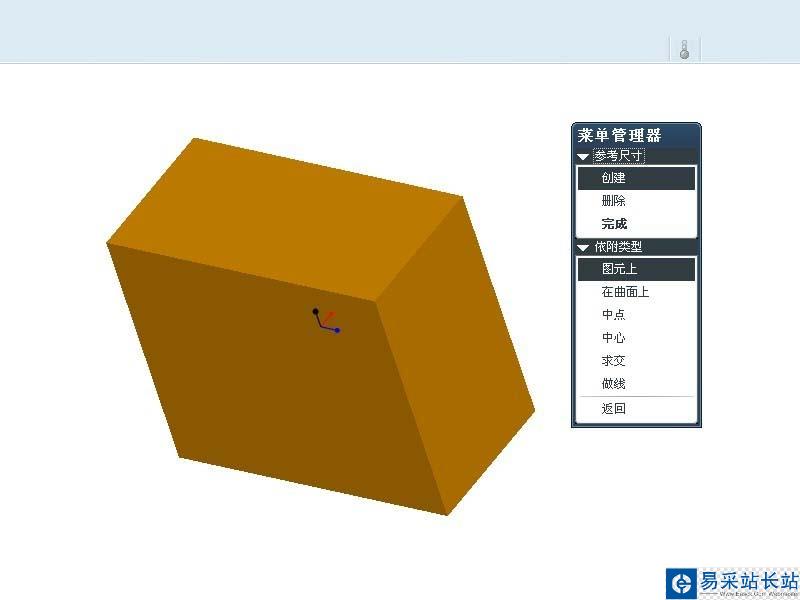

3、選擇圖元。

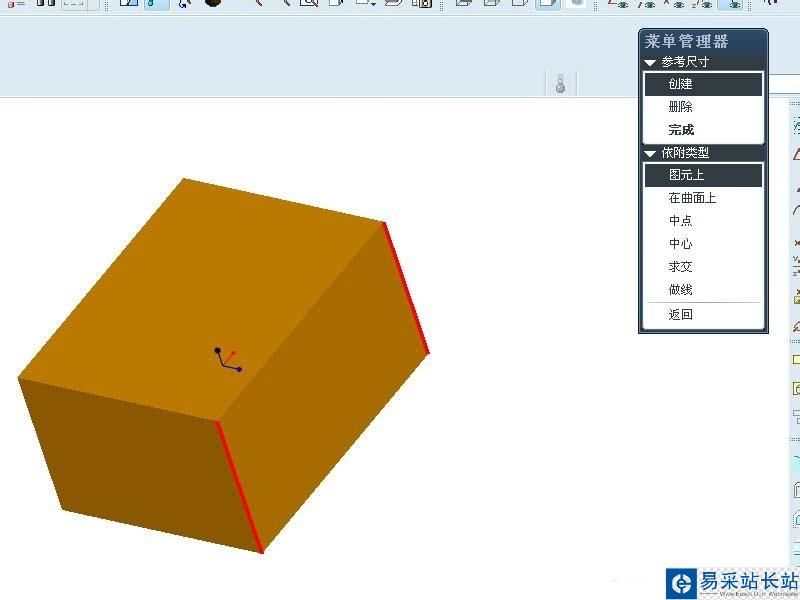

4、選擇2個邊 ,然后鼠標中鍵確認。

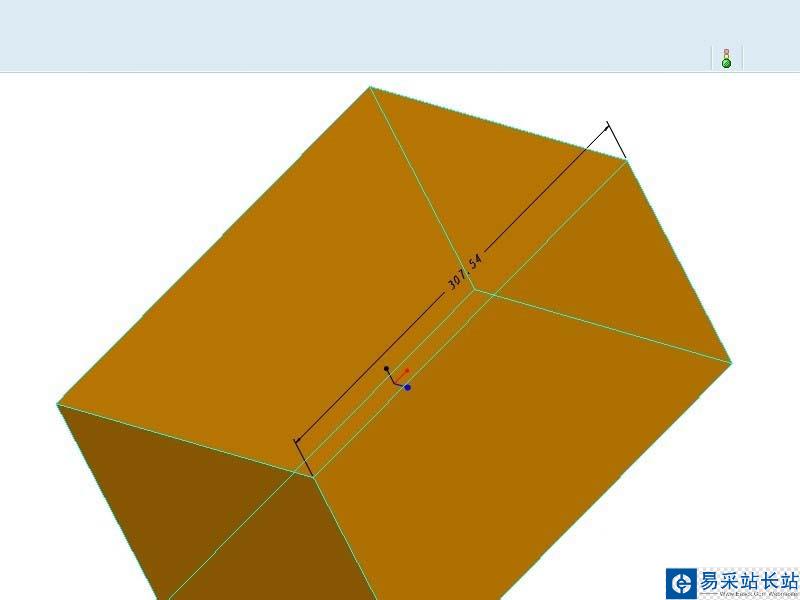

5、尺寸就出來, 同樣的方法可以標注其他尺寸。

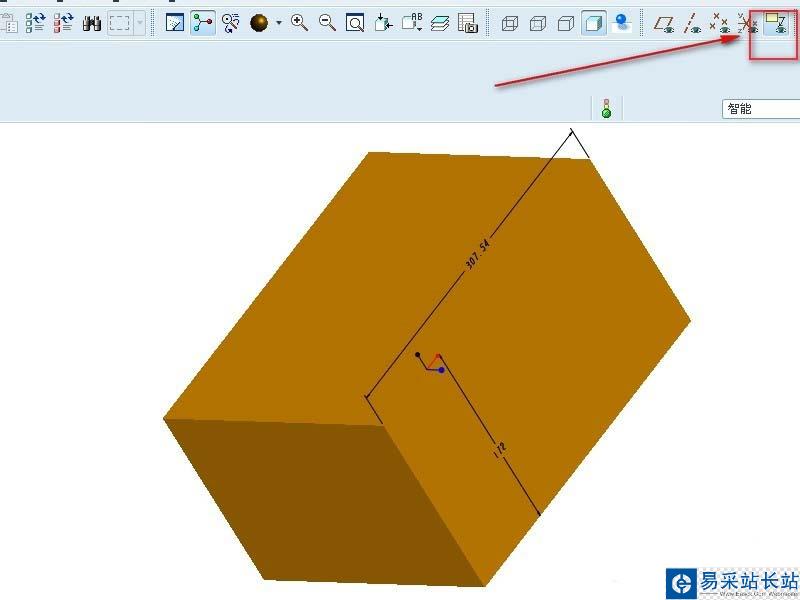

6、可以用注釋開關來實現尺寸顯示是關閉與顯示。
