應用CATIA繪制異型管，使用輪廓+凸臺。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

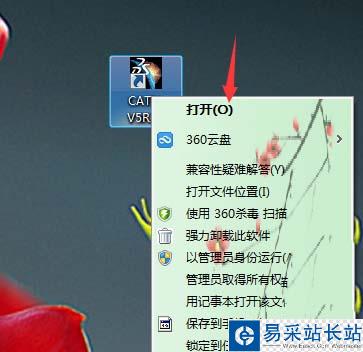

1、在桌面找到CATIA程序，左鍵雙擊；或者按右鍵打開；

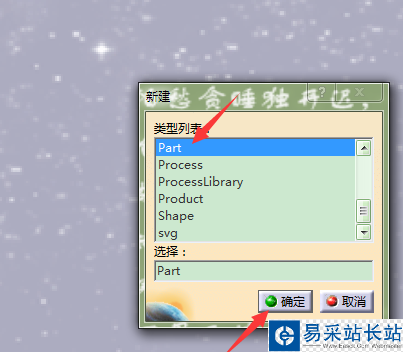

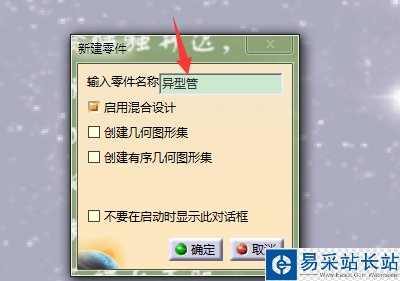

2、用快捷鍵CTRL+N建立PART模型，命名為：”異型管“，左鍵確認；

3、選擇XY平面，進入草圖；

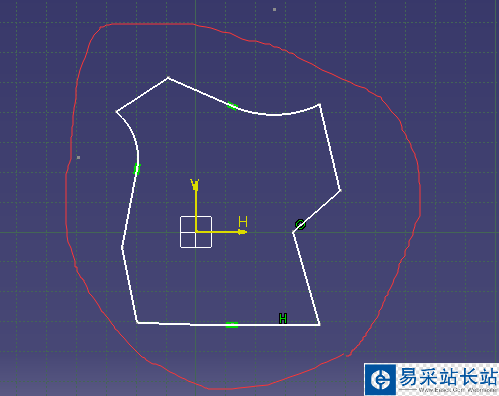

4、選擇輪廓，在平面內繪制一條封閉線條；

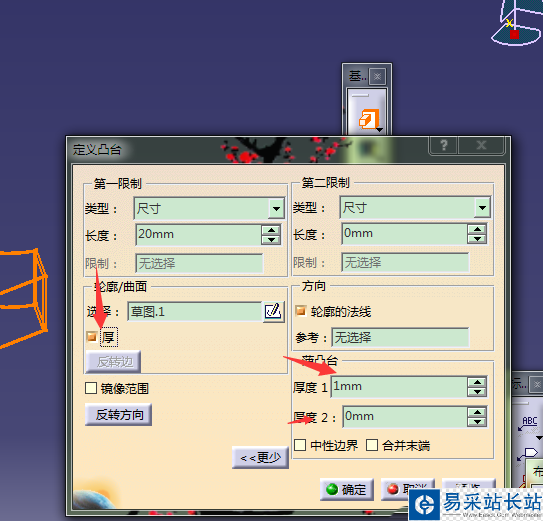

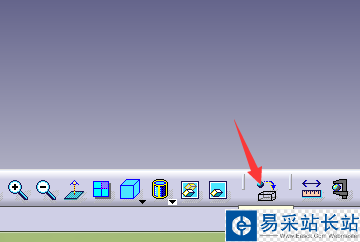

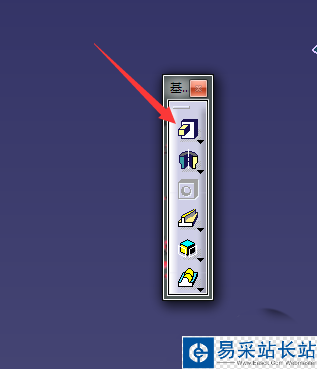

5、退出工作臺，選擇凸臺，，勾選厚度命令，這里有厚度1，厚度2.   厚度1是向內部增加厚度，厚度2為向外部增加厚度；單擊確定；

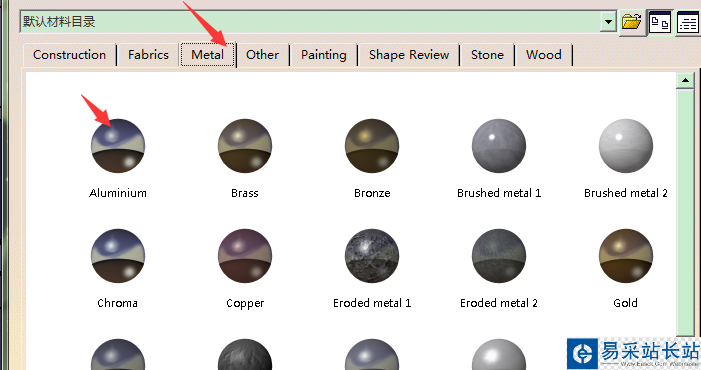

6、添加材質，選擇鋁材；

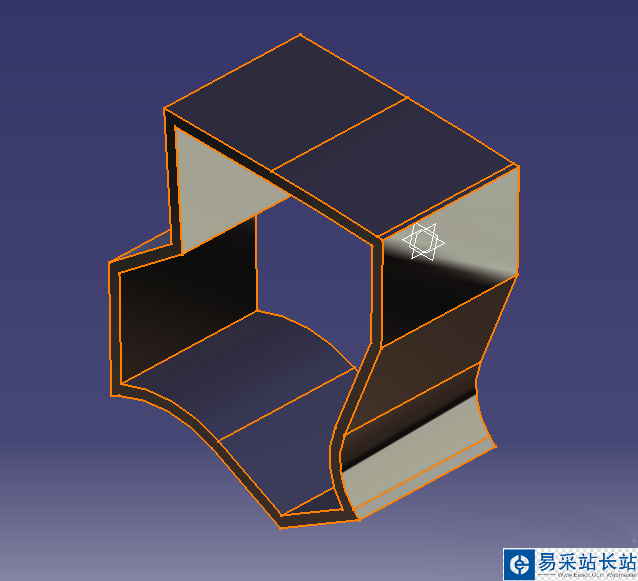

7、更改渲染方式，選擇含材料著色，異型材繪制完成，他的優點在于一次成型，缺點是只能繪制等壁厚型材。
