在使用CATIA制作復雜數據的時候，經常需要在實體建模和曲面建模之間交替進行，很不方便，使用什么方法把曲面設計命令和實體設計命令集成到同一個工作界面呢？請繼續往下看。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大?。?.84GB更新時間：2016-06-27

1、啟動CATIA，一次單擊“工具”——“自定義”，打開自定義對話框。

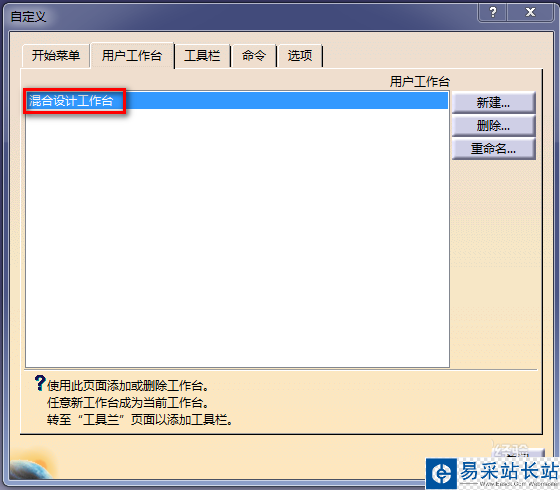

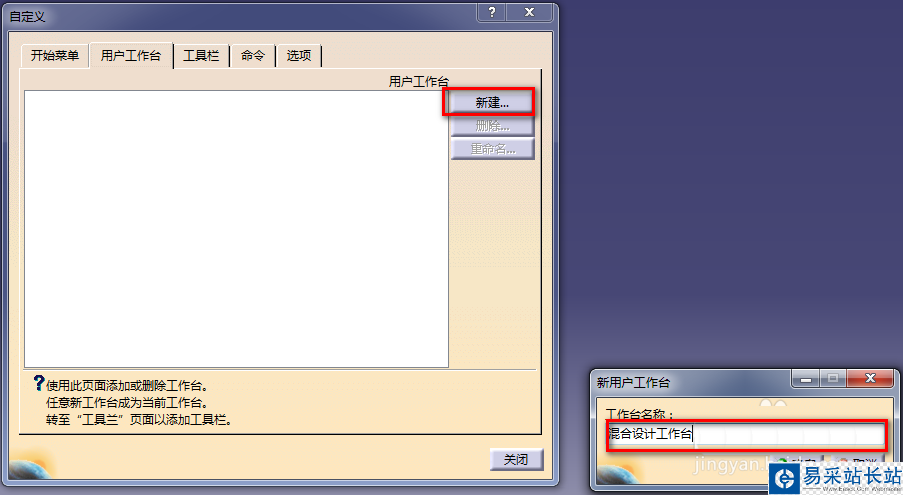

2、選項卡切換到“用戶工作臺”，點擊“新建”命令，在彈出的對話框中輸入新工作臺的名稱（此處示例命名為混合設計工作臺），點擊確定，在“用戶工作臺”下就有一個“混合設計工作臺”了。

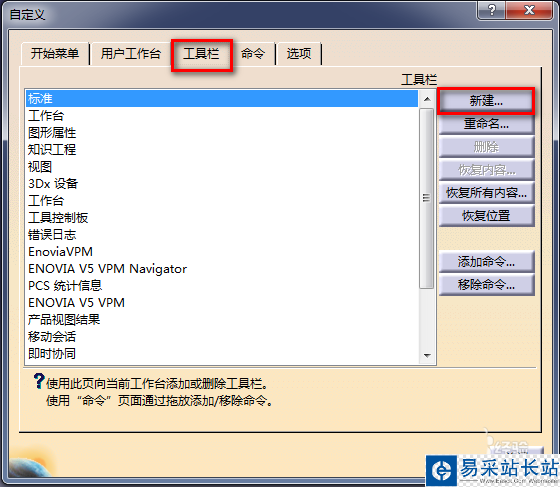

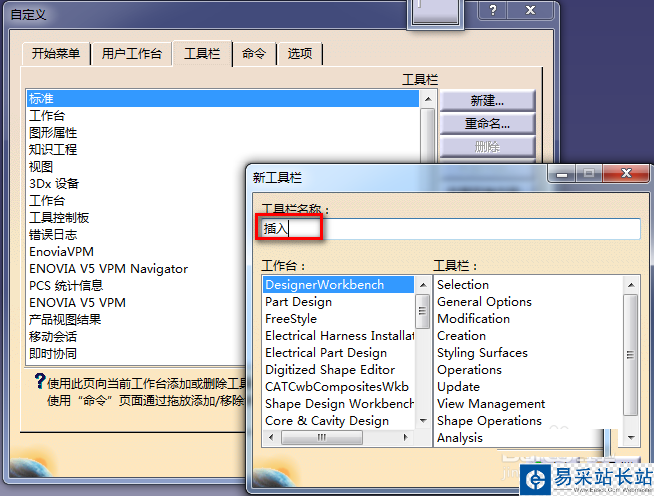

3、然后切換到“工具欄”選項卡，點擊右上角“新建”，在彈出的對話框中輸入“插入”（工具條名稱可以根據自己喜好自行設置），點擊確定，“工具欄”選項卡下就有“插入”工具條了。

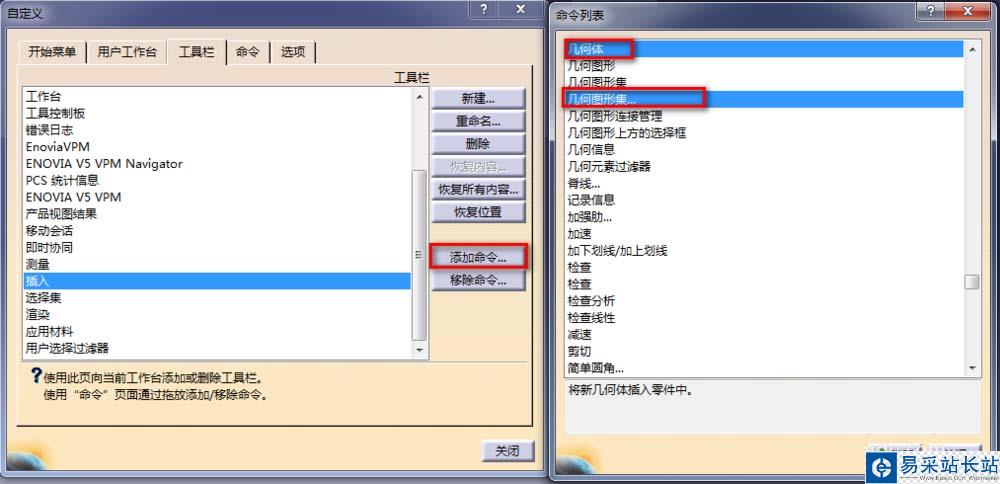

4、選中“插入”工具條。點擊右側“添加命令”，在命令列表里選中需要放置在該工具欄中的命令點擊“確定”；直到該工具條下的命令添加完畢。

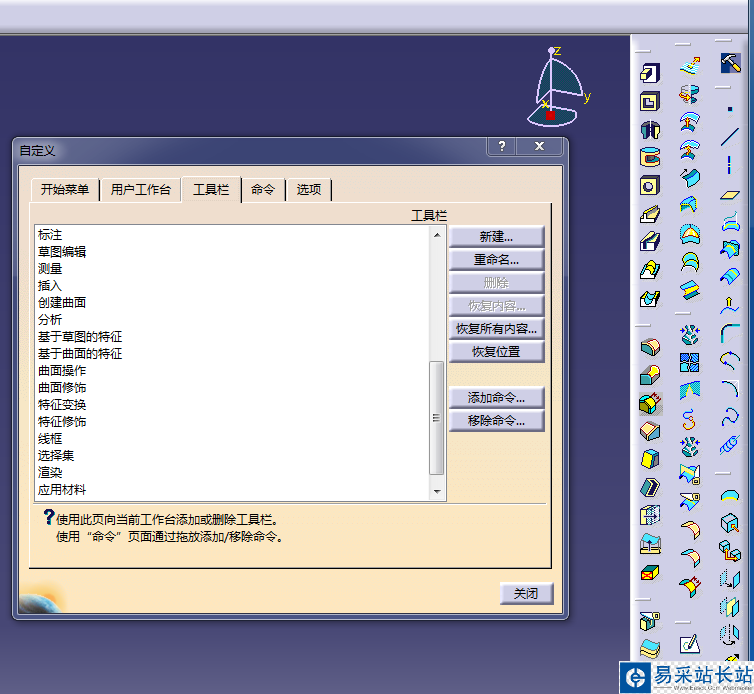

5、使用同樣的方法，新建工具條，并把相關命令分別添加到相對應的工具條分組中，設置完成后集成界面效果如下。
