visio2007自帶圖形中沒有標準半圓、1/4圓、同心圓，今天教大家怎么用用visio2007畫標準半圓、1/4圓、同心圓

軟件名稱：Microsoft Visio 2007 簡體中文特別版軟件大小：374.9MB更新時間：2014-02-13

1、從基本形狀中拖出圓形，此時的圓形是打上灰色背景的

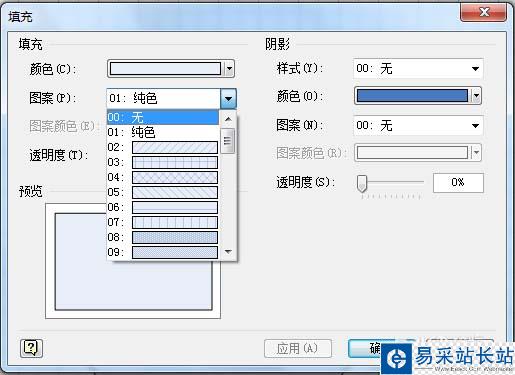

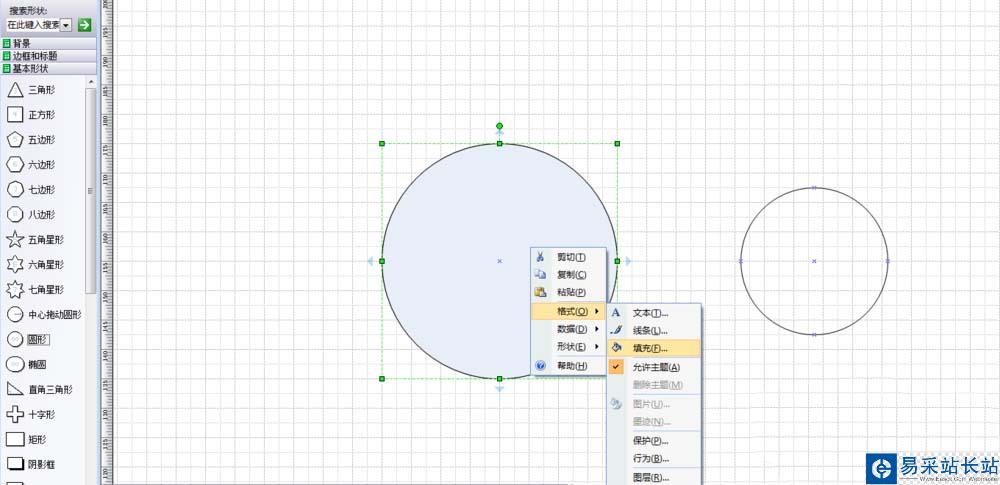

2、右擊圖形，格式->填充，把填充圖案改為：無，無填沖有利于把另一個小圓移到同樣的圓心

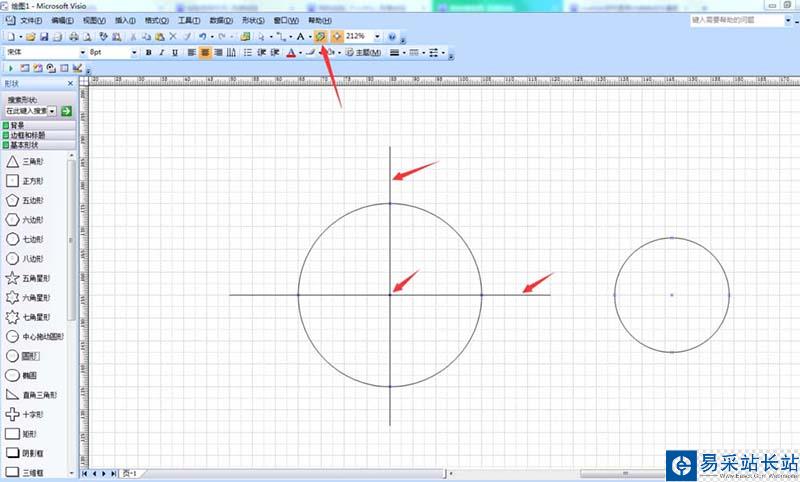

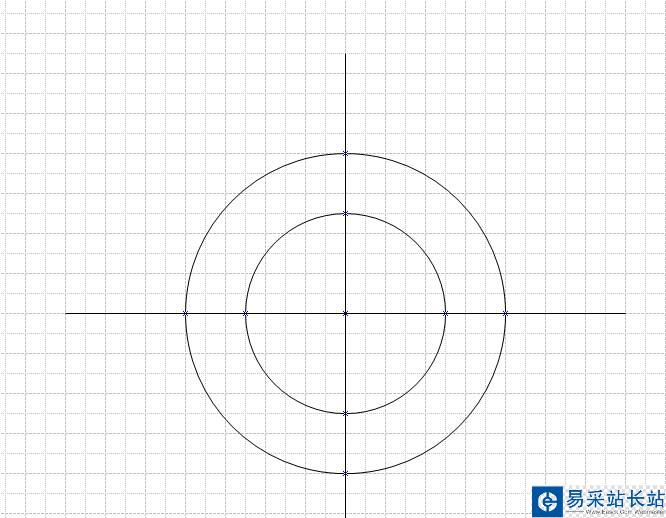

3、做輔助線，選擇繪圖工具，直線，經過圓心畫兩條相互垂直的直線，按住shift畫直線，可保證直線水瓶或垂直，移動小圓，如圖

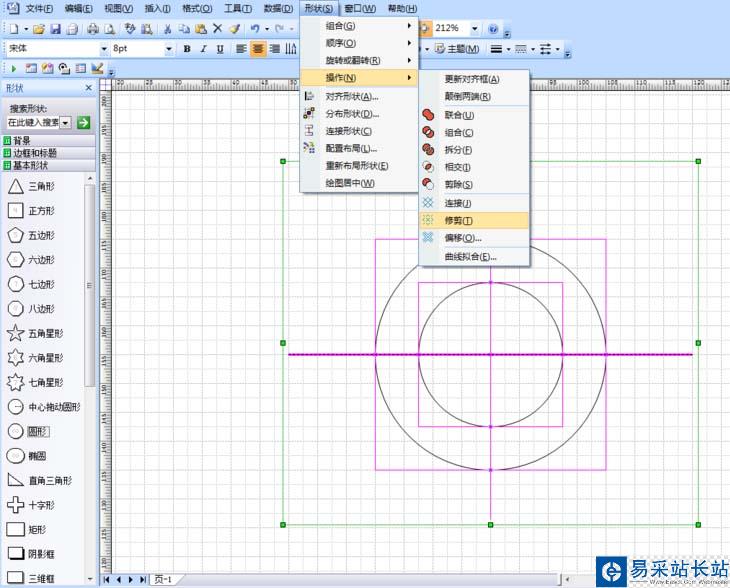

4、框選住所有圖形，包括直線，點擊形狀->操作->修剪

5、你會發現，所有線條相交的地方都被截開了，每個圓弧都可以移動了

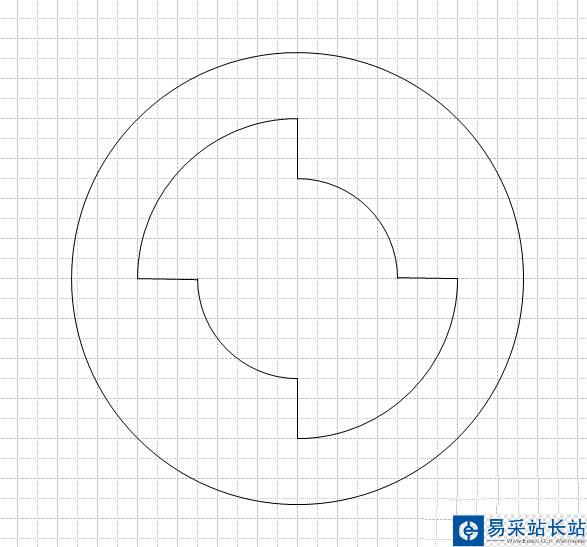

6、移去你不需要的線條，當然還可根據需要畫出其他圖形，重點步驟是第4步，修剪工具
