很多初學者經常發現CATIA顯示的圖形不光順，邊界有鋸齒，圓球、圓柱顯示的不圓，做方案截圖也不美觀……怎么辦呢?其實只需要簡單設置一下就可以解決以上問題。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

1、開機，啟動CATIA，選擇“工具”——“選項”，打開選項設置對話框；

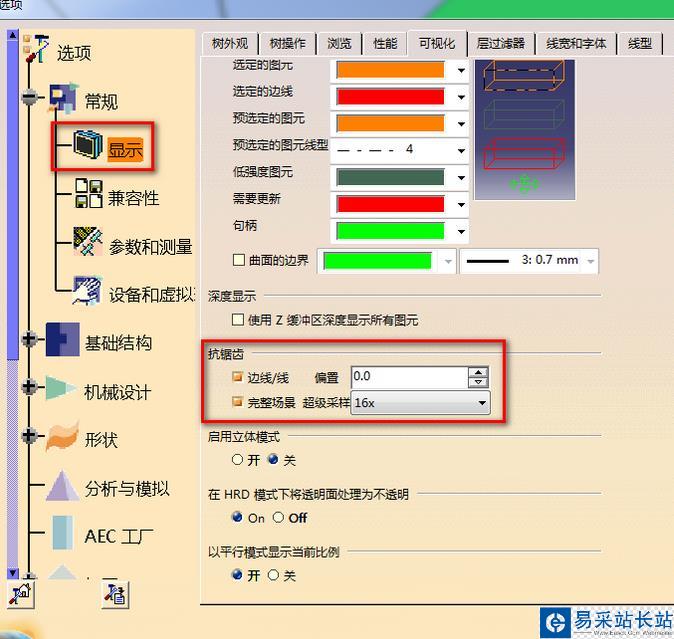

2、在打開對話框中，左側依次選擇“常規”——“顯示”，然后點擊右上部“可視化”選項卡，在“抗鋸齒“的”邊線/線“，”完整場景“都選中，并將相應的值分別設置成”0“、”16X“；

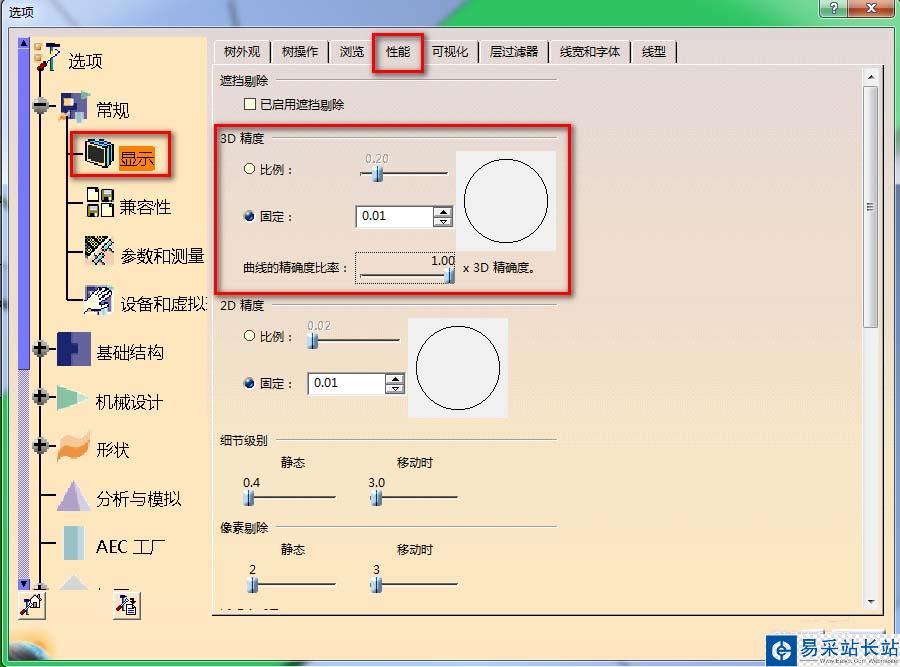

3、點擊”性能“選項卡，把”3D精度”數值設置的小一些，數值越小表示顯示的越精確。點擊“確定”。這樣重新打開零部件就顯示正常了。
