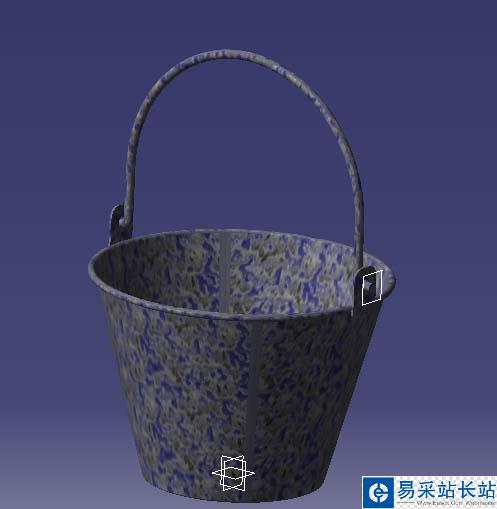

用CATIA軟件繪制一個水桶并且添加材質，用到的命令有旋轉，和肋。看一下成品圖。

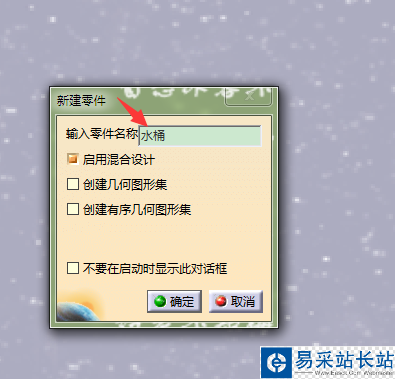

1、打開CATIA軟件，新建一個PART文件命名為水桶。

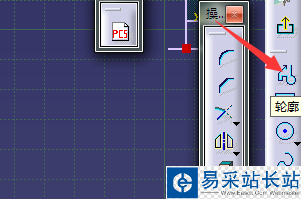

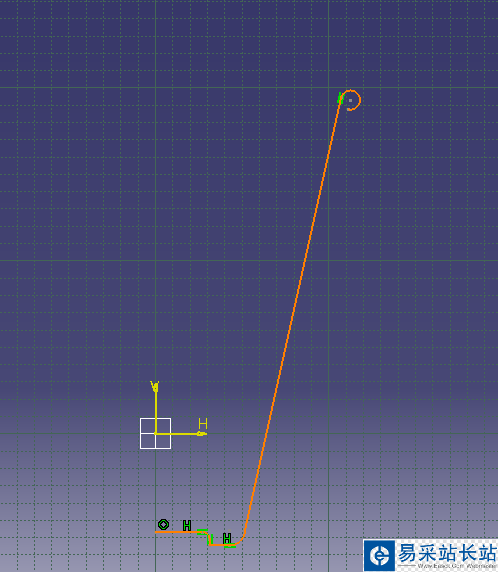

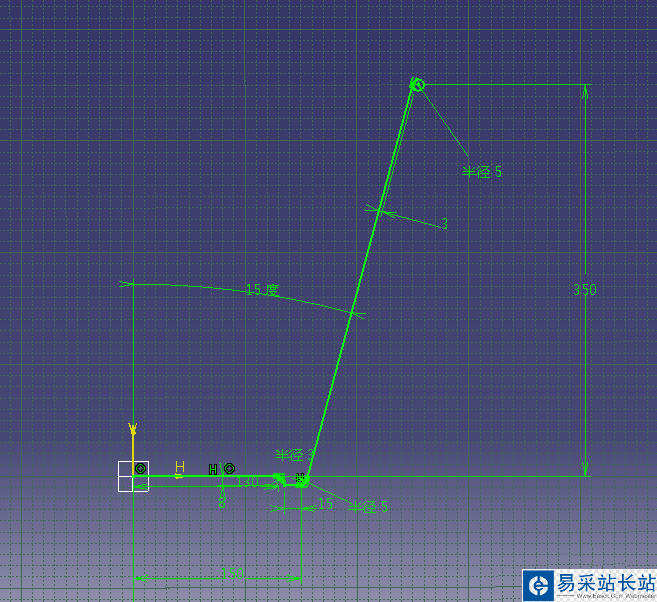

2、選擇YZ平面，選擇輪廓線，繪制一條如下圖的輪廓線。

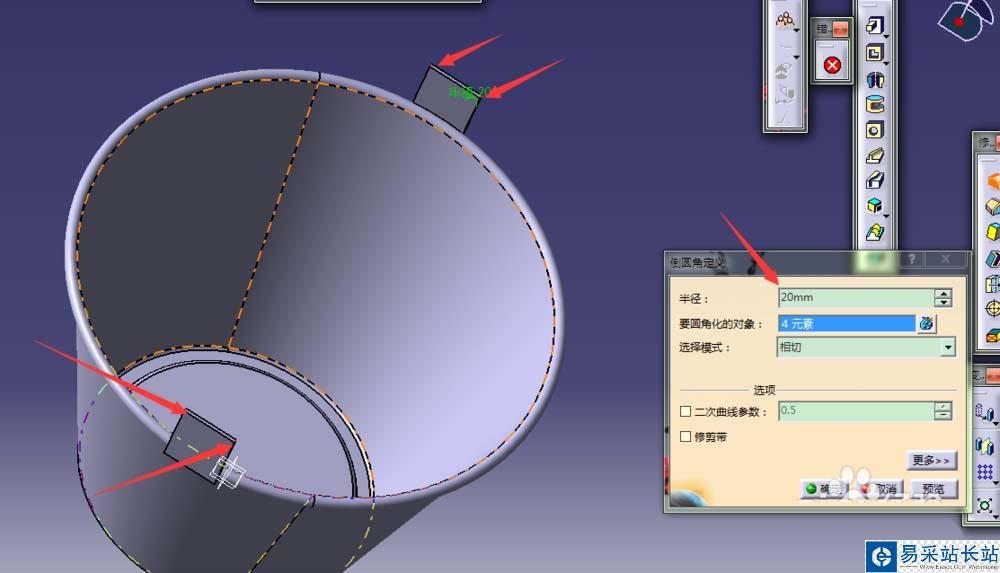

3、把輪廓線進行約束；退出草圖，選擇旋轉，旋轉軸為Z軸，厚度1為1.5mm.確認。

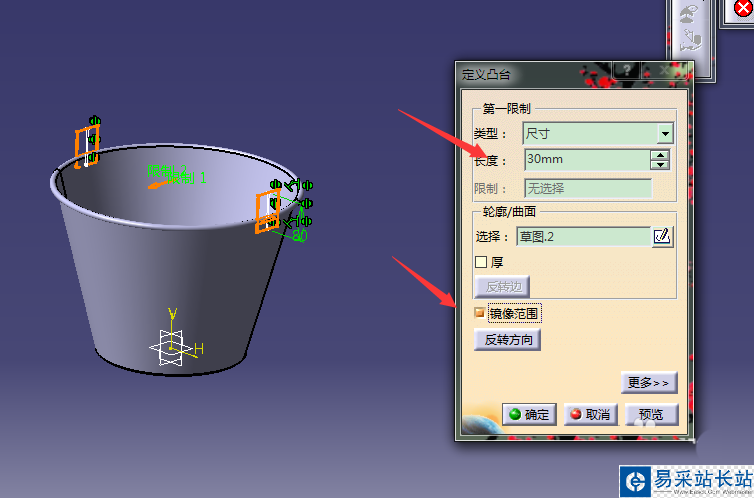

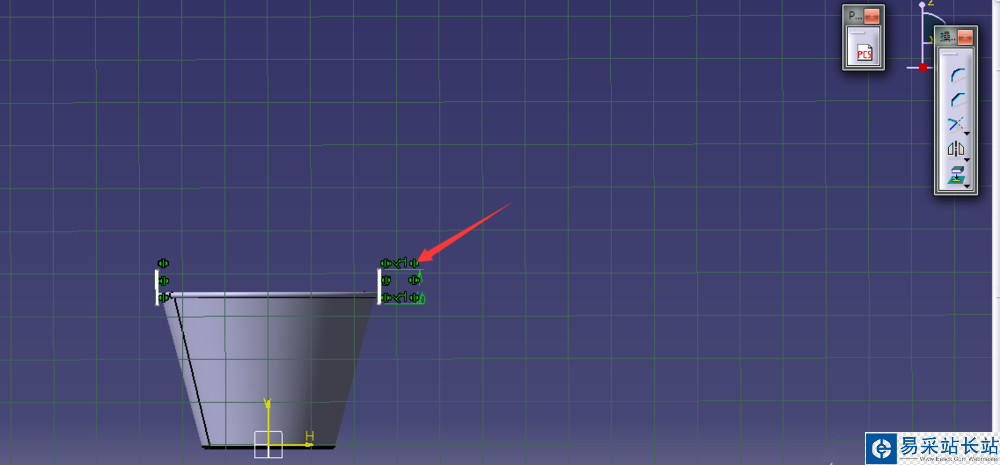

4、繪制水桶的倆個耳朵。按照下圖進行繪制。

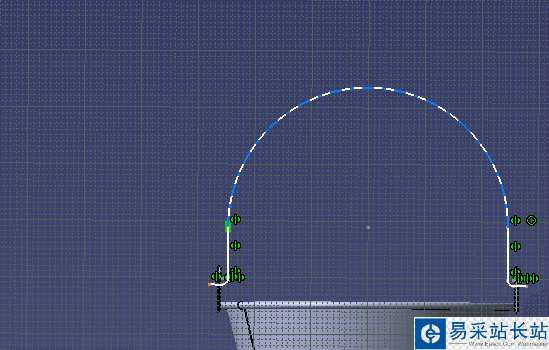

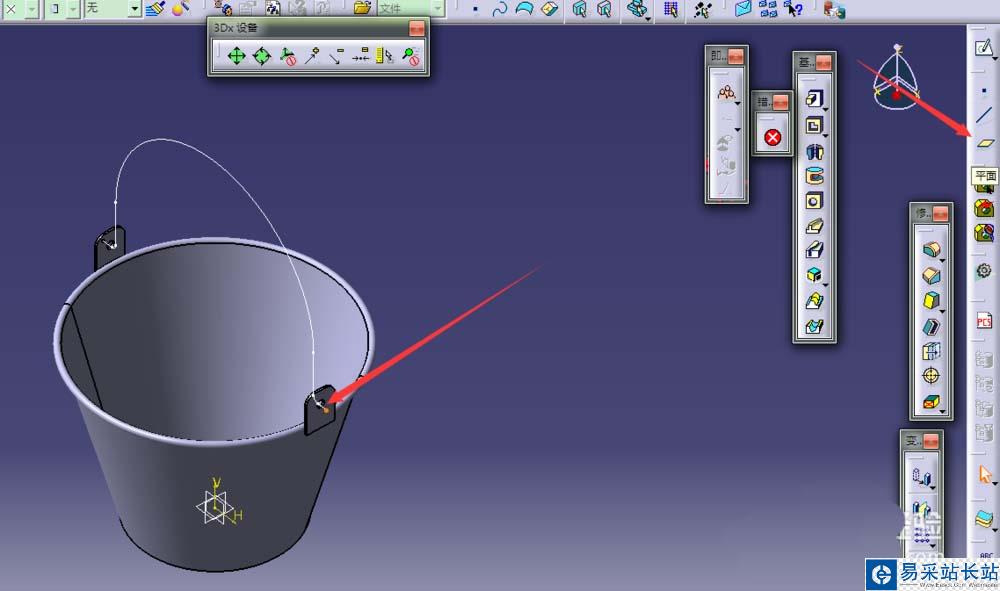

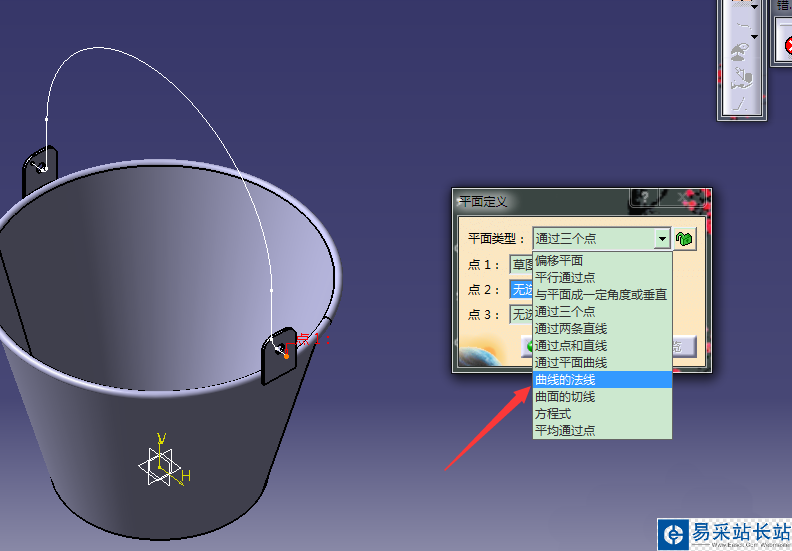

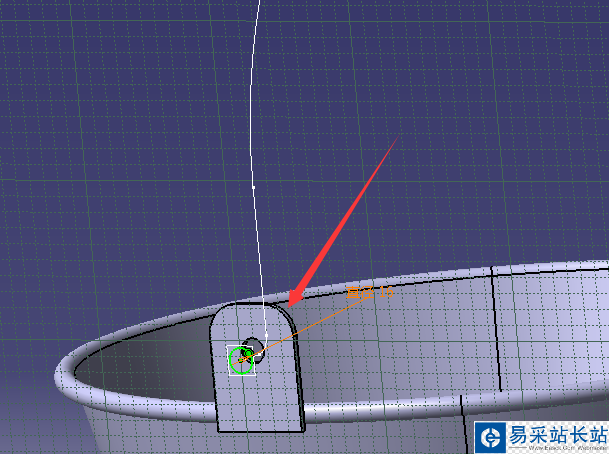

5、繪制水桶梁。用到肋的命令；選擇YZ平面，進入草圖，選擇輪廓繪制一條圖示曲線，突出草圖，一繪制的曲線一端的點創建一個平面，選擇曲線的法線。

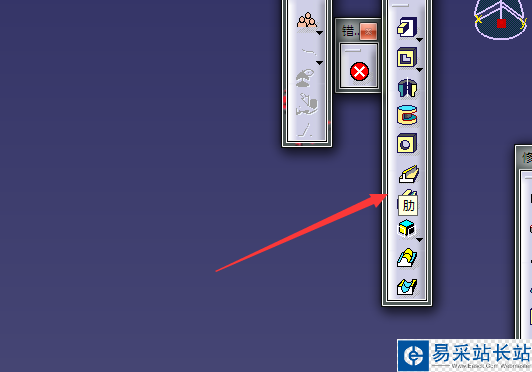

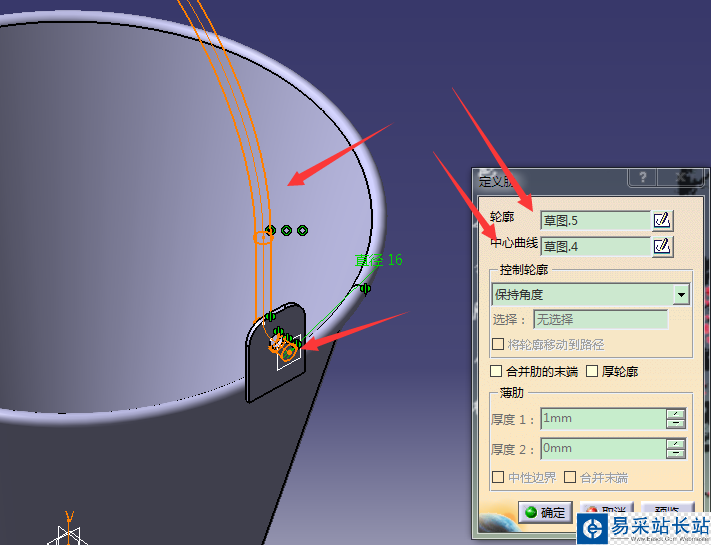

6、選擇剛創建的平面，進入草圖繪制一個圓。并且圓與平面的中心同心。選擇肋，確定。

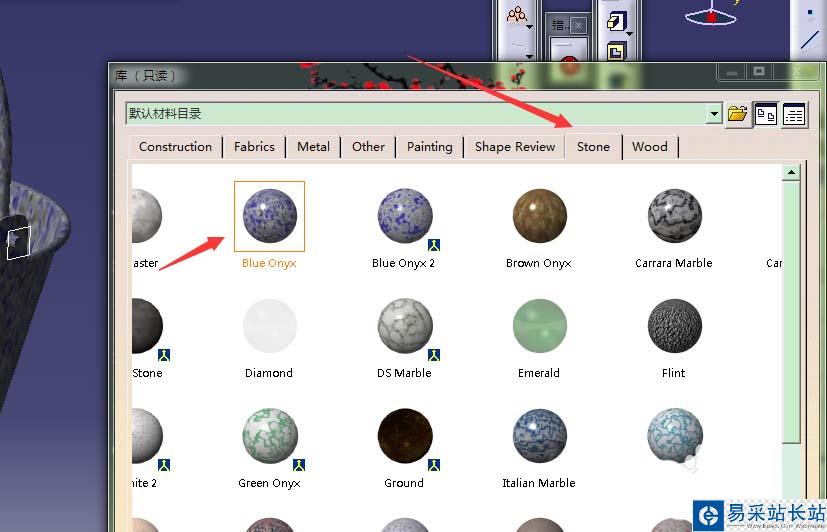

7、添加一種材質，按照箭頭所示，選擇材質，大功告成。
