今天我們主要來介紹CATIA創成式曲面中的掃掠曲面的創建方法，詳細內容請看下文介紹。

軟件名稱：CATIA V5-6R2013 64位 簡體中文特別版(附安裝破解教程)軟件大小：1.71GB更新時間：2017-06-22

1、首先打開CATIA，進入創成式曲面設計

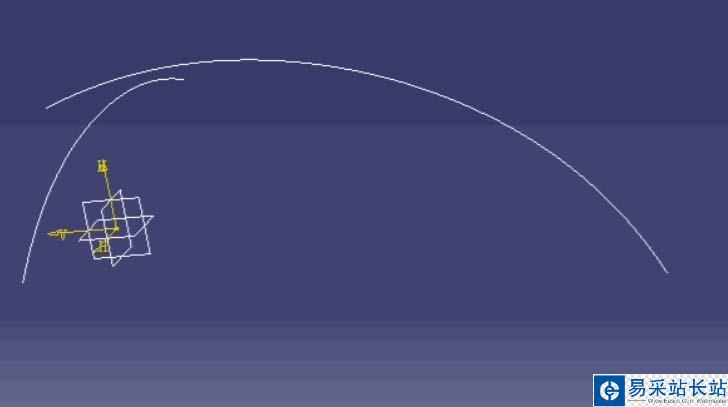

2、草繪兩個圖形，一個草圖用作輪廓線，一個草圖用作引導曲線

3、草圖完成后，點擊掃掠按鈕

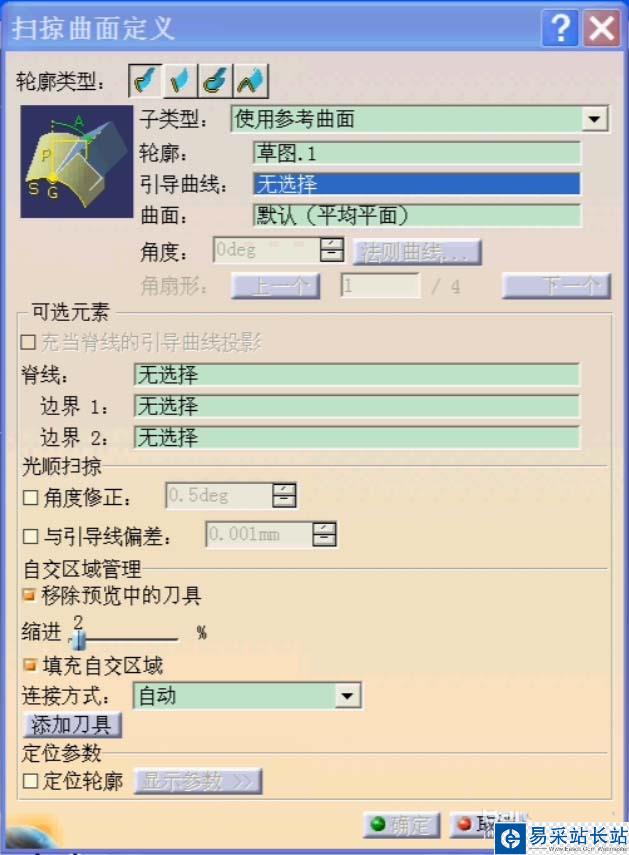

4、輪廓線和引導曲線分別選擇剛才繪制的草圖。子類型選擇使用參考曲面

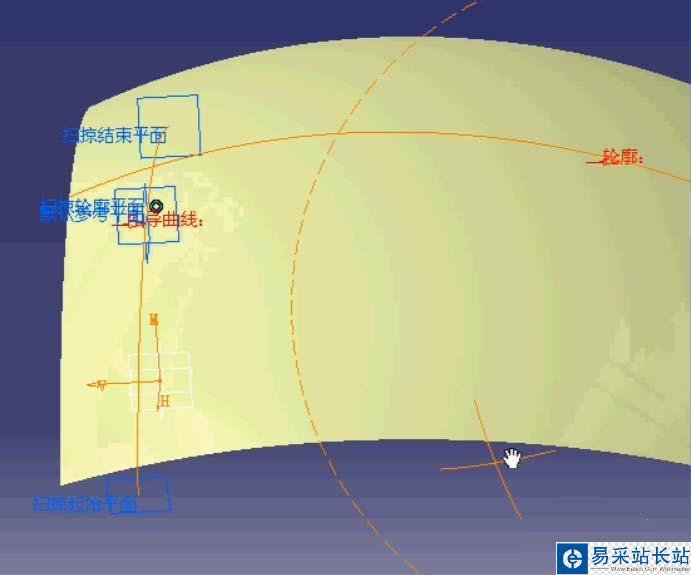

5、可以看到輪廓線形成了曲面，曲面的曲率是按照引導線來完成的。

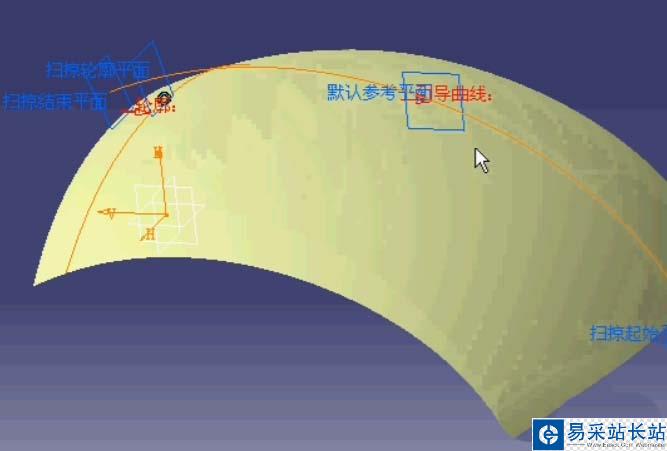

6、如果輪廓線和引導曲線調換所使用的草圖，可以看到形成的曲面依舊會在輪廓線所在的曲面上。這個要注意。

以上就是CATIA創成式曲面中的掃掠曲面的制作方法，錯新站長站還有更多的教程，希望大家可以繼續關注。
