今天我們就來看看看catia使用各種命令繪制電阻絲的方法，很簡單的實例教程，請看下文詳細的教程。

軟件名稱：CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)軟件大小：4.18GB更新時間：2017-06-14

1、創建新的零件。

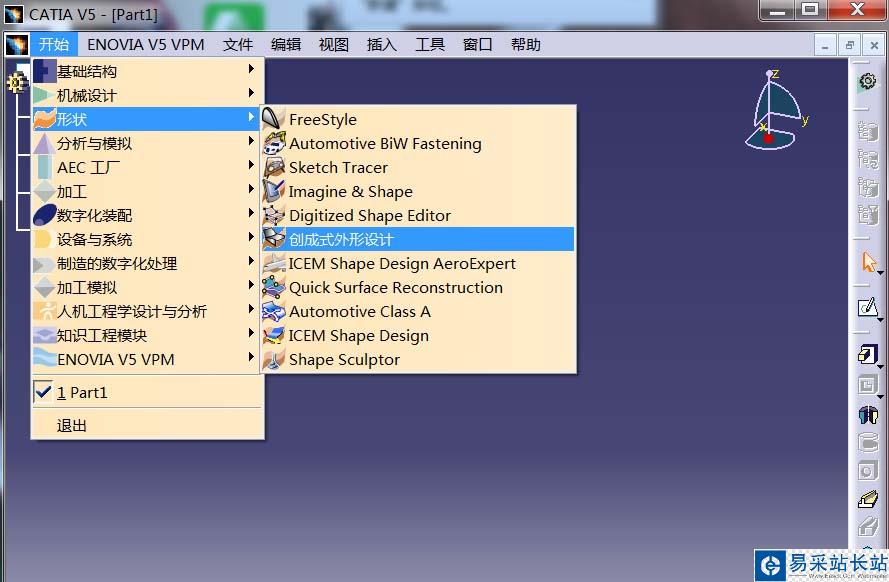

2、點擊“開始”——“形狀”——進入“創成式外形設計”

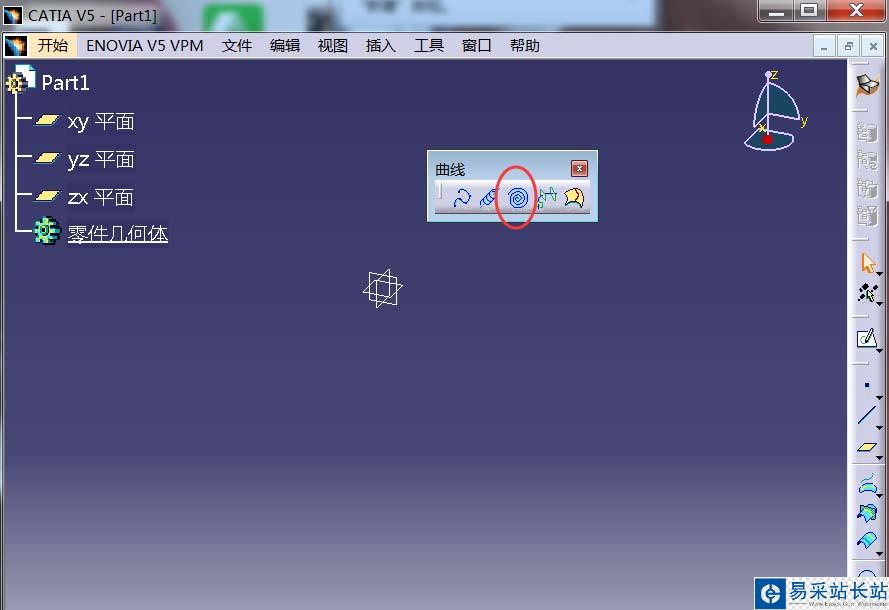

3、點擊螺線命令

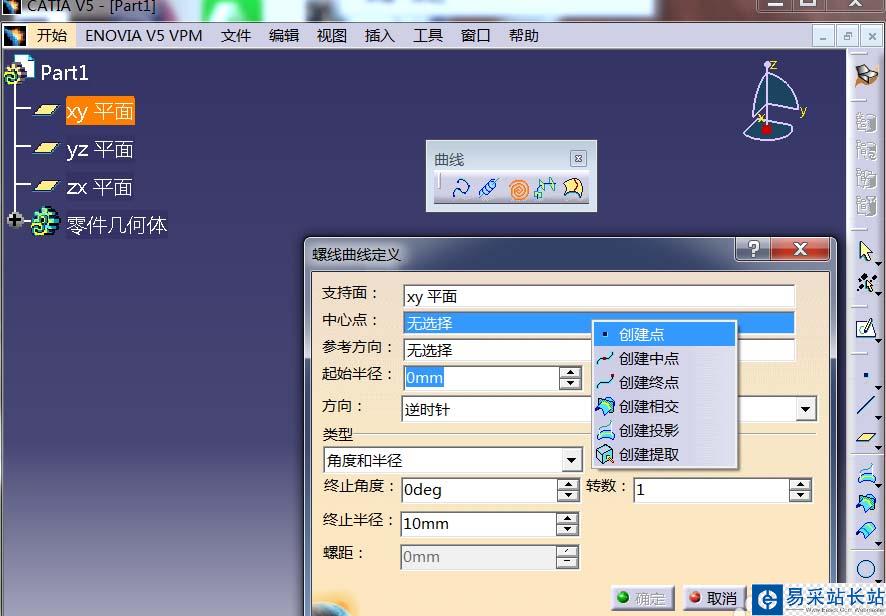

4、在中心點處，右擊創建坐標為0、0、0的坐標點

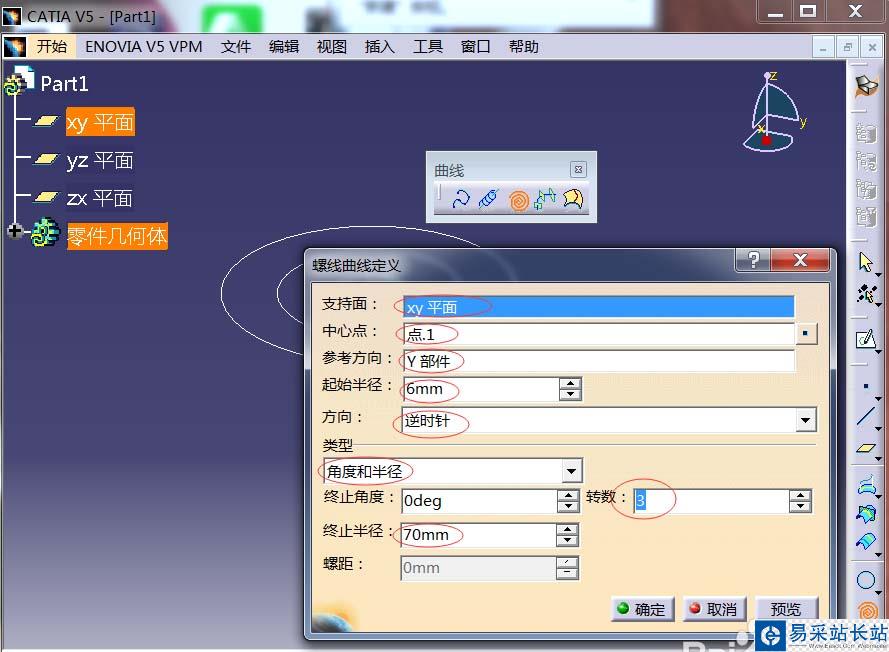

5、進行參數設計，按圖填出要設計的參數。

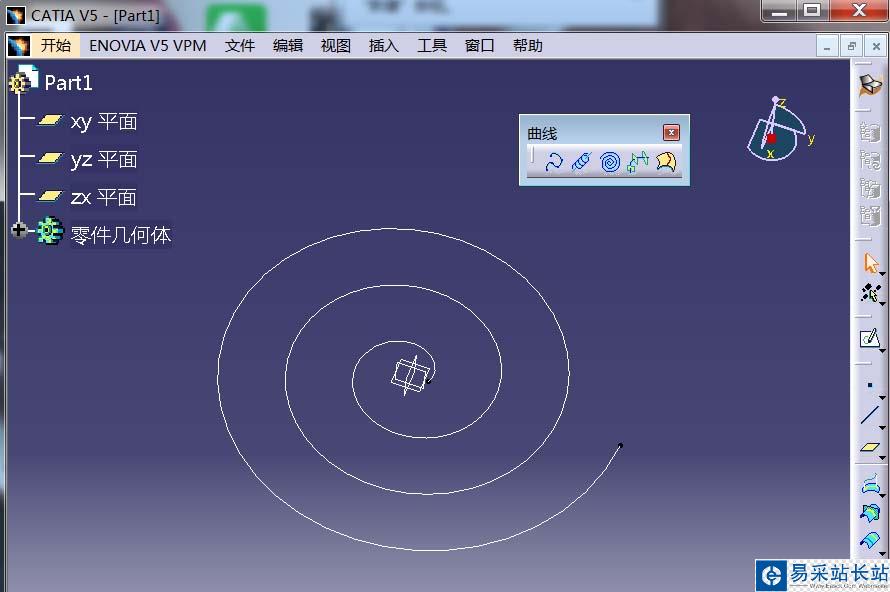

6、設計出螺線草圖。

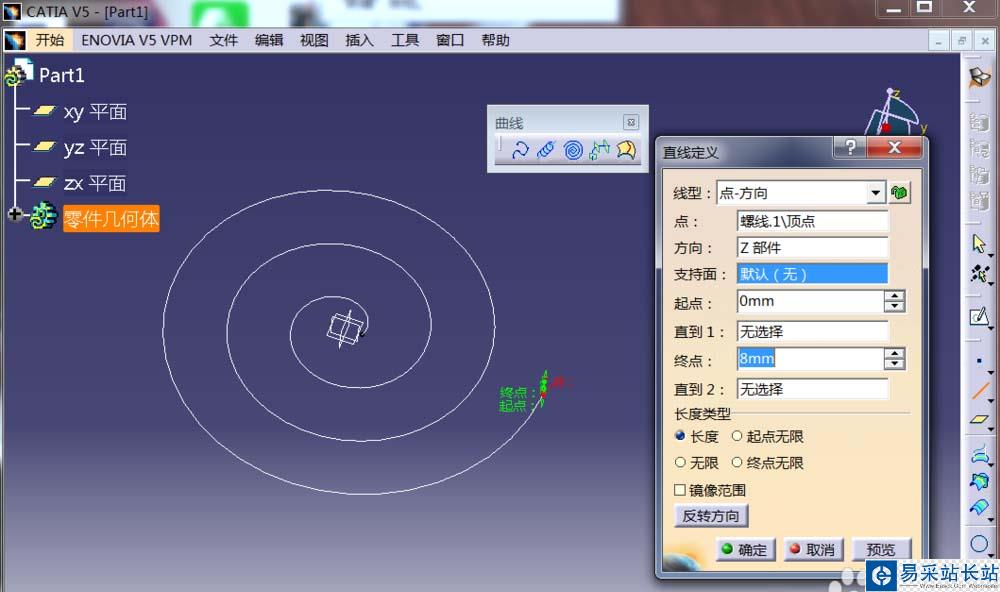

7、在螺線的頂點，定義直線

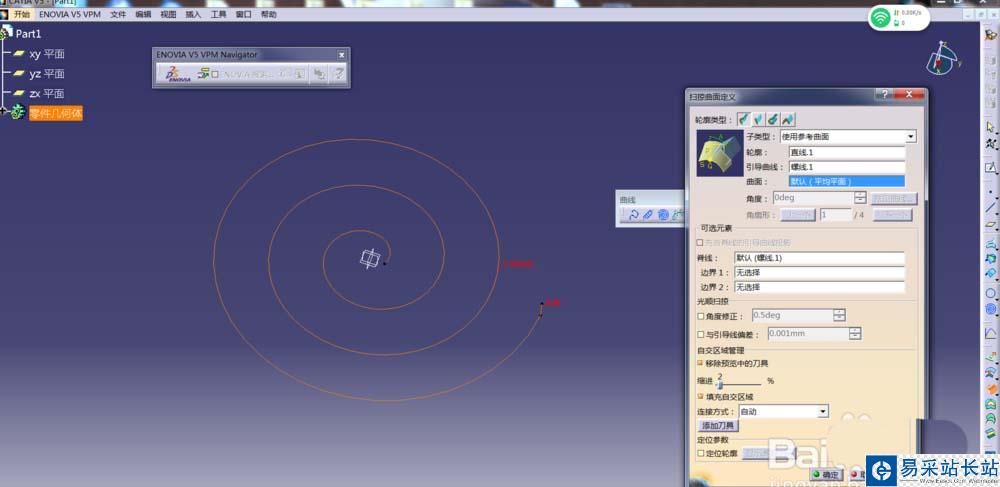

8、以定義的直線為輪廓，螺線為引導曲線進行掃掠。
