BASE孔位表是指在選擇一個精度要求比較高的銷孔或是指定的測量孔來作為基準孔，其它孔的位置可用相對于基準空的坐標值來表示，并可以自動生成孔編號、坐標值和孔徑的列表。下面我們就來看看詳細的教程。

軟件名稱：CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)軟件大?。?.18GB更新時間：2017-06-14

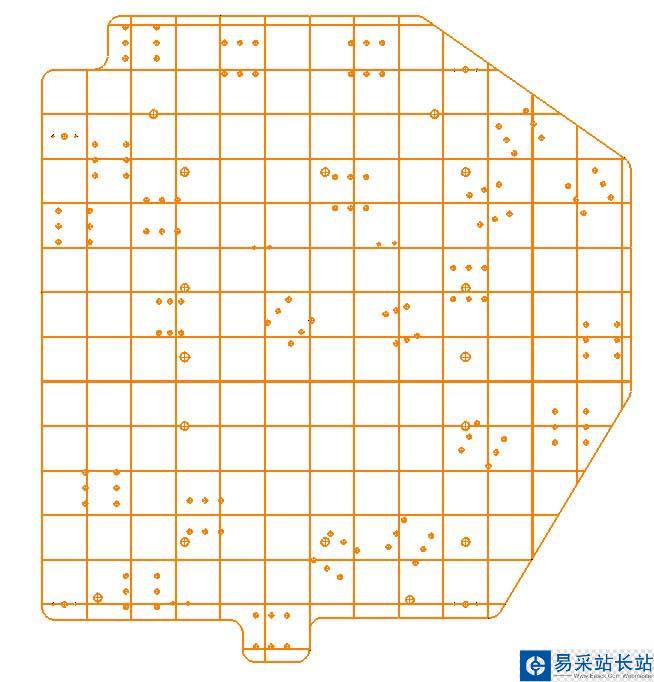

1、首先，在CATIA中將BASE的孔所在視圖投影到2D圖紙上。

2、然后按住左鍵選中該視圖。

3、單擊“尺寸”工具中的“孔尺寸表”。

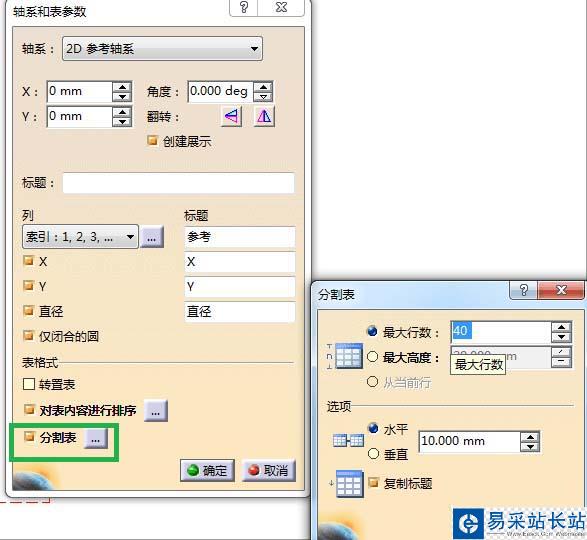

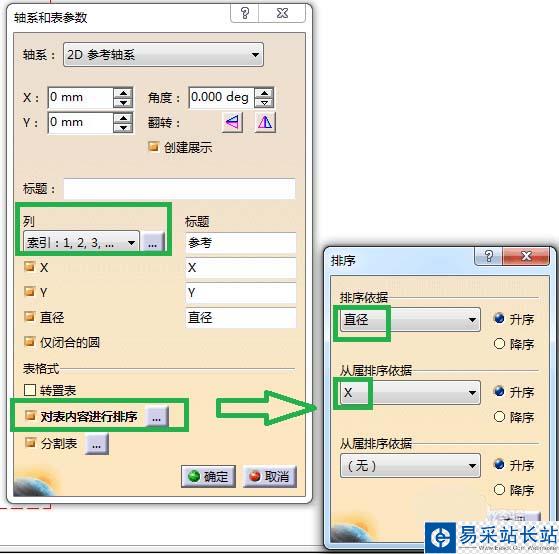

4、這時會出現“軸系和表參數”對話框。按如圖所示設置“列”中的“索引1,2,3”，以及“排序”中的“排序依據”。

5、然后設置“分割表”的格式。

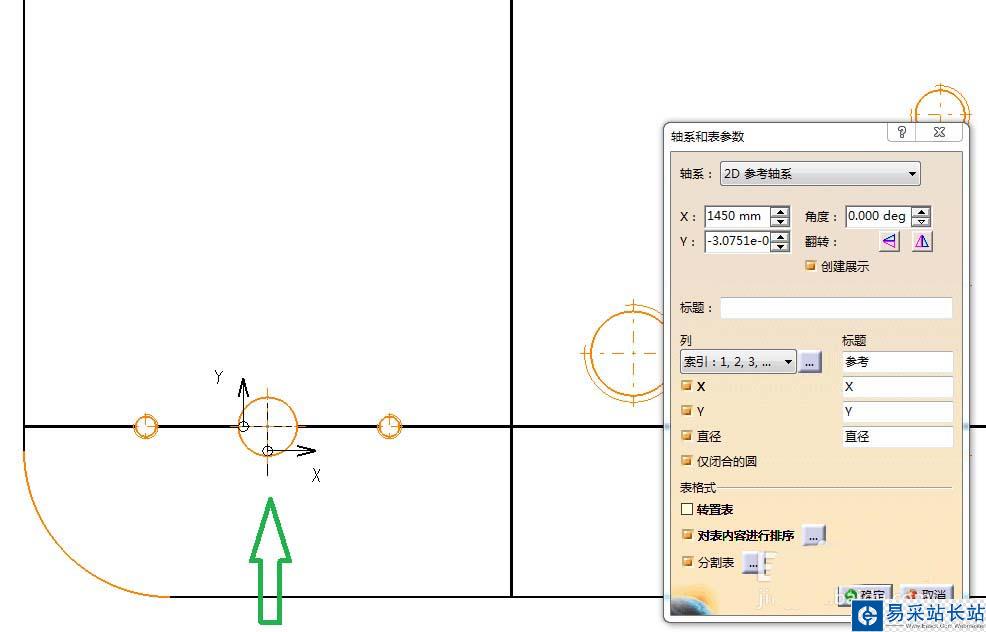

6、選中一個基準孔，選擇其軸線作為X軸與Y軸，然后點擊“確定”關閉“軸系和表參數”對話框。

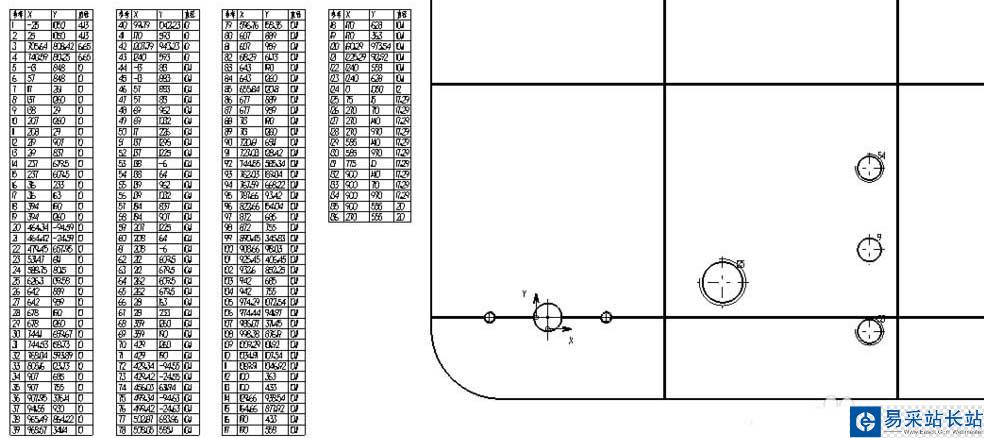

7、這樣孔位表就出來了。

BASE孔位表一般用于加工零件的某一表面上孔的數量比較多的情況。以上就是CATIA孔位表的制作方法，希望大家喜歡，請繼續關注錯新站長站。
