CATIA裝配體中的所有參考元素怎么隱藏?

2024-07-16 17:22:32
字體:
來源:轉載
供稿:網友

CATIA裝配體中的零部件的參考元素如點、線、面沒有及時被隱藏,導致裝配體參考元素混亂,分不清從屬關系,想要隱藏所有的參考元素,該怎么隱藏呢?下面我們就來看看詳細的教程。

軟件名稱:CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)軟件大小:4.18GB更新時間:2017-06-14

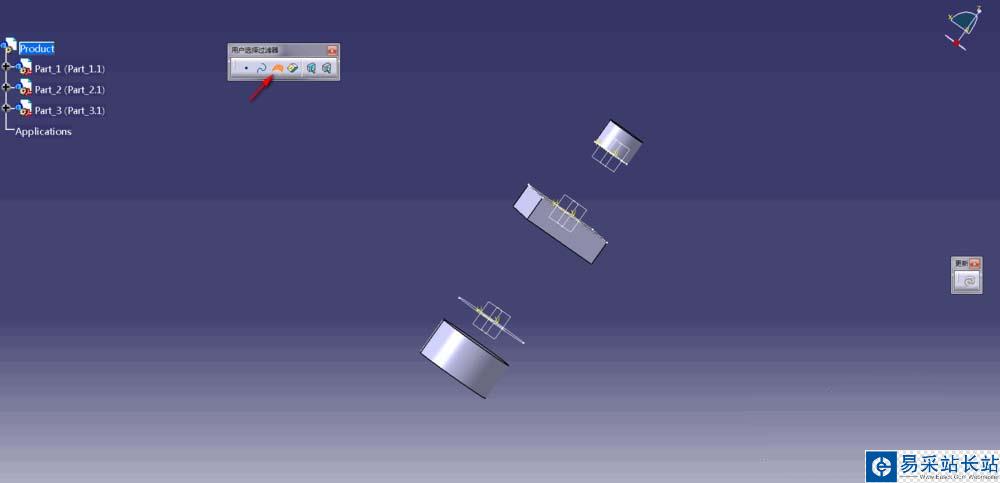

1、首先我們打開任意一個CATIA裝配體模型,可以看到模型中共有三個零件,他們的基準面以及草圖都顯示在三維界面中,在建模完成以后,這些元素已經沒有需要被隱藏起來;

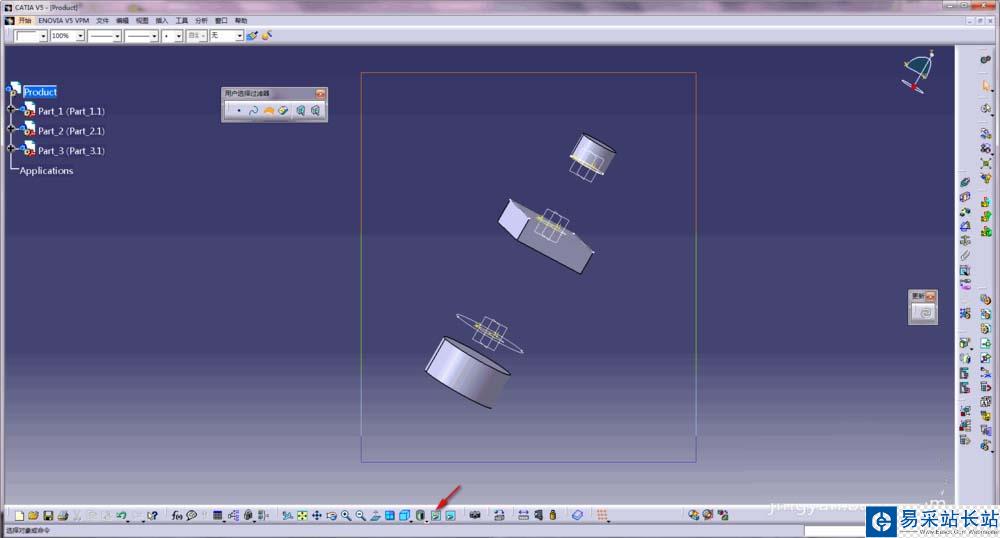

2、我們在右側工具欄中找出用戶選擇過濾器,單擊曲面類型,并在視圖界面鼠標框選模型,這時圖形區所有參考曲面(包含參考平面)都會被選中,單擊隱藏/顯示按鈕;

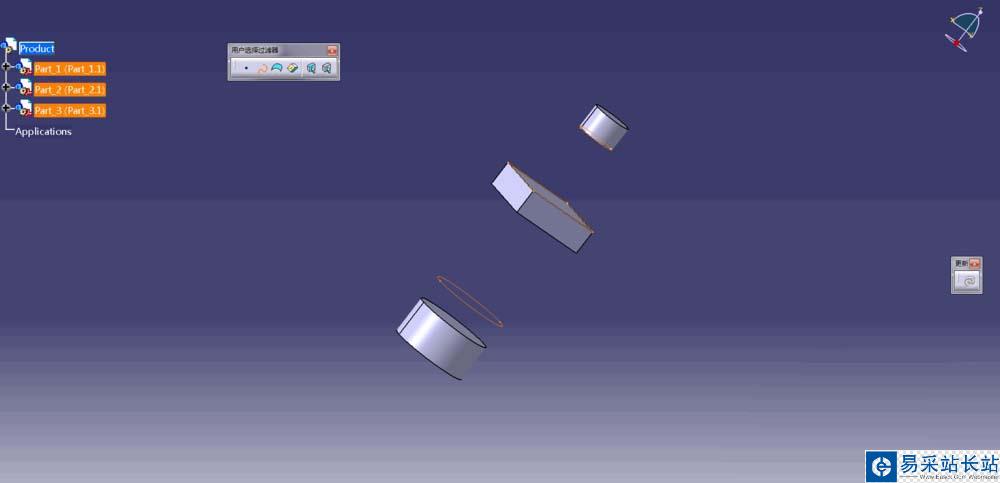

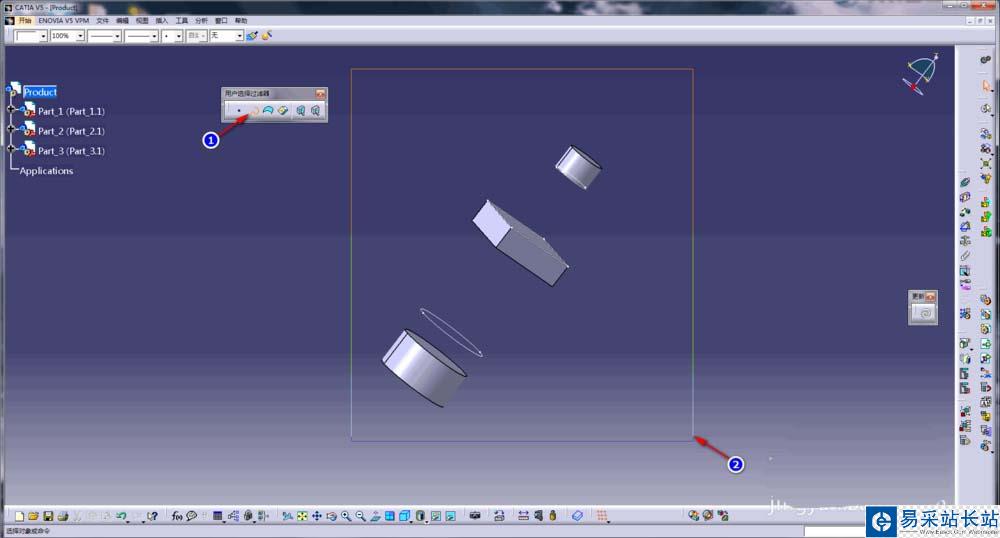

3、繼續在用戶選擇過濾器中單擊曲線類型,并用鼠標左鍵框選視圖中的模型,這樣模型中的所有草圖同時被選中(草圖被定義為曲線的一種),單擊隱藏按鈕,如下圖所示;

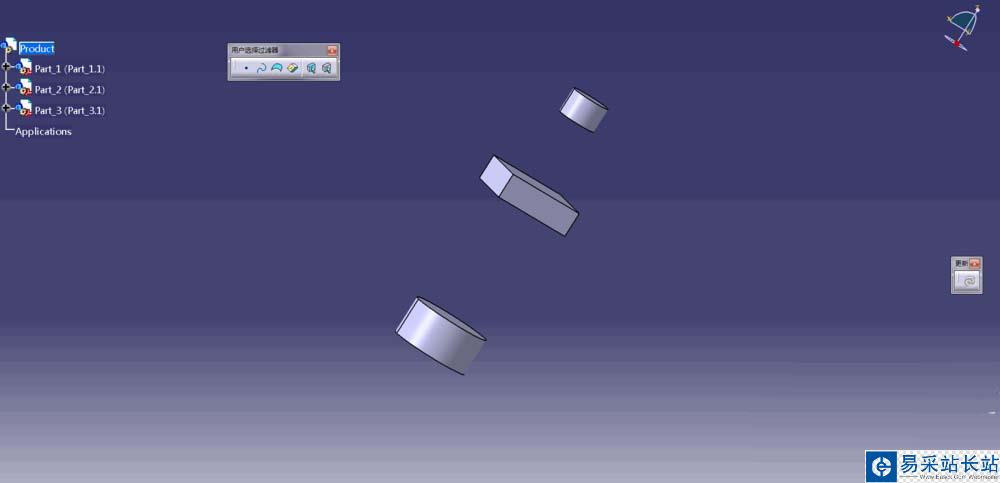

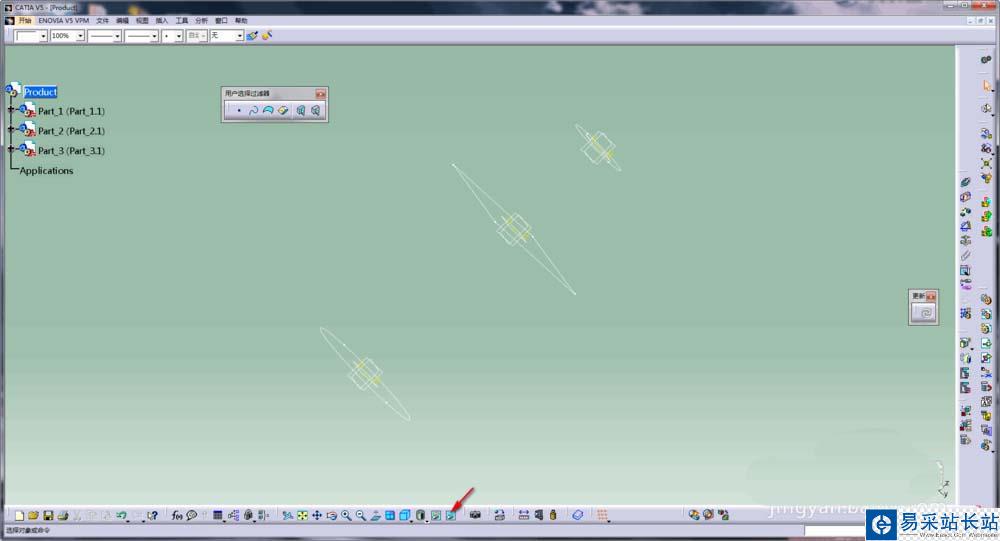

4、這樣通過用戶選擇過濾器中曲線類型、曲面類型和隱藏按鈕,實現了對模型所有參考元素的隱藏操作,我們單擊交換可視空間按鈕,查看被隱藏的參考元素;

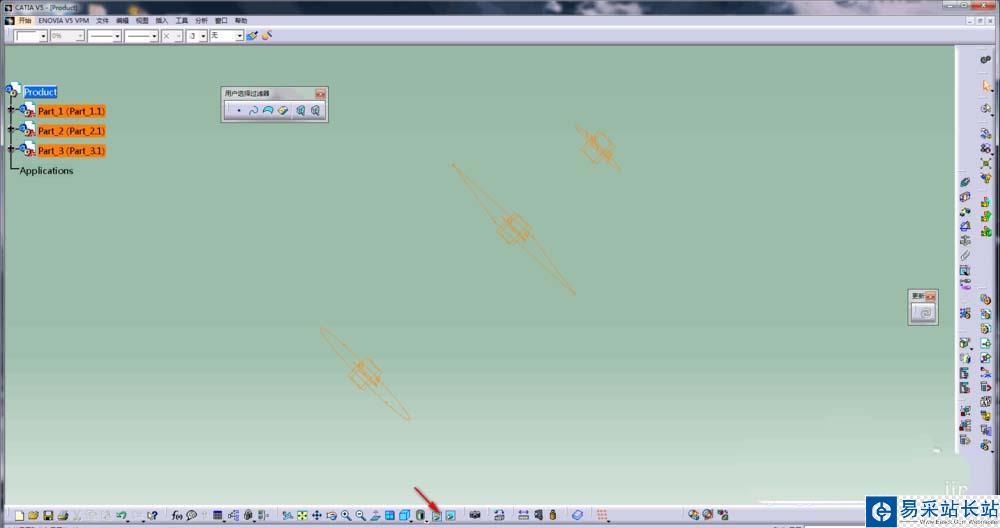

5、在可是空間中鼠標框選被隱藏的曲線和曲面,單擊顯示按鈕,曲線和曲面就會被還原到三維界面中,單擊交換可視空間返回初始三維界面,如下圖所示,完成所有操作。

以上就是CATIA隱藏裝配體中所有參考元素的教程,希望大家喜歡,請繼續關注錯新站長站。
