catia中想要將三維模型生成工程制圖，該怎么生成呢？下面我們就來看看詳細的教程。

軟件名稱：CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)軟件大小：4.18GB更新時間：2017-06-14

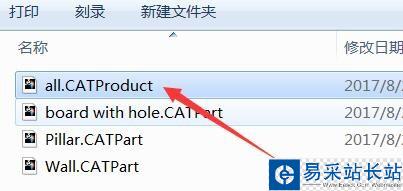

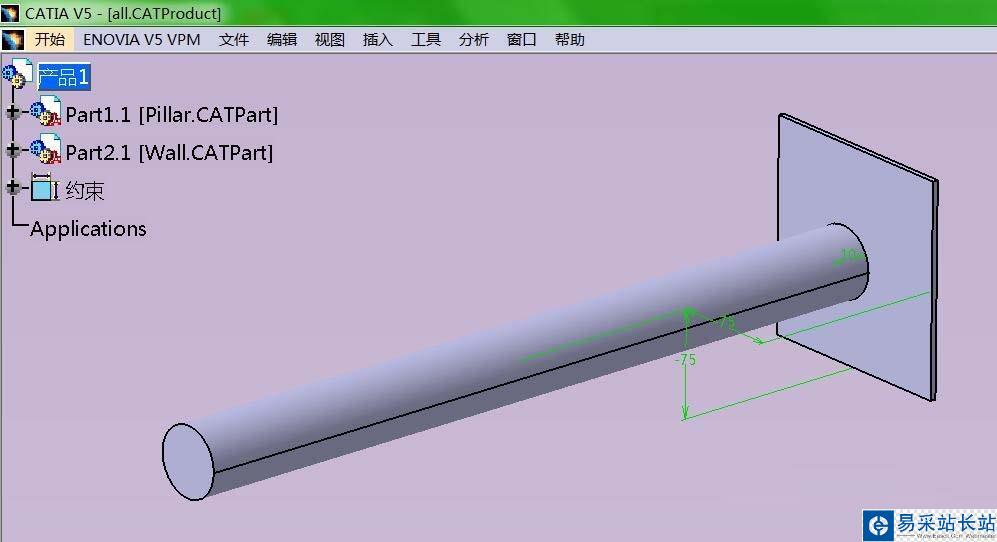

1、首先用該軟件打開任意需要繪制工程制圖的三維模型，這里打開一個裝配體，如下圖所示。

2、接著介紹根據該三維模型，生成工程制圖。通過菜單路徑：開始>機械設計>工程制圖，進行新建圖紙。

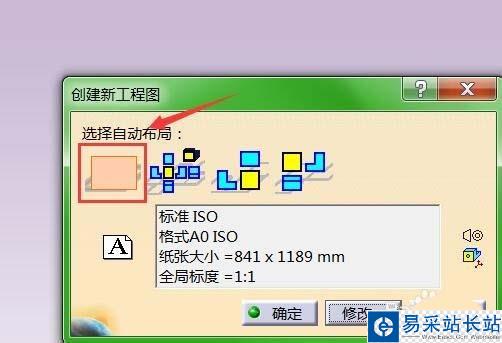

3、在軟件右下角彈出“創建新工程圖”界面，建議選擇下圖所示紅框框中的模式，后面三種模式直接固定了，圖紙上生成哪幾種視圖，可能結果不是自己想要的，還要刪去，甚至更麻煩，所以建議創建一個空白圖紙。

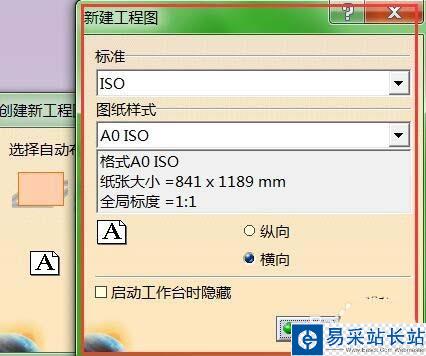

4、在“創建工程圖界面”，紅框所示為當前圖幅大小，單擊“修改”，可在彈窗中修改，即使這里不修改，后面還可以修改。

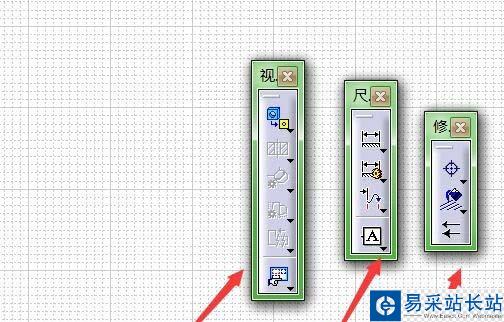

5、在“新建工程圖”界面，單擊“確定”，進入新建工程圖界面。按使用頻率，從左至右，主要用到三個工具條，依次有：生成視圖、尺寸標注、公差帶等標注的作用。

6、首先找到并單擊“正視圖”按鈕，此時按鈕呈黃色選中狀態。

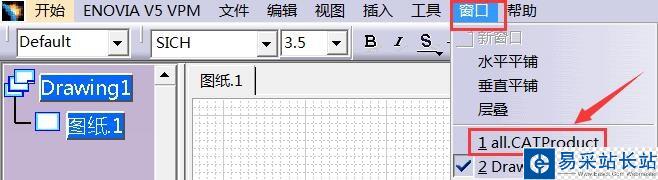

7、接下來進入重要一步，通過“窗口”菜單，將窗口切換到剛才的裝配體模型。
