ProE繪制草圖很簡單，想要繪制一個橢圓圖形，該怎么繪制呢？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 32位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.15GB更新時間：2017-06-14

一 軸端點橢圓

1、點擊草繪功能區的“軸端點橢圓”按鈕，下圖所示。

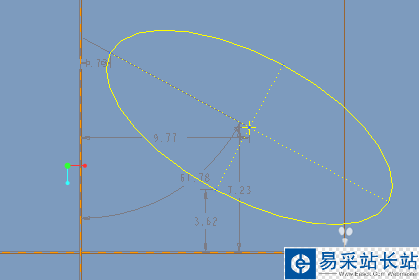

2、在草繪區適當位置單擊左鍵，初定一個長軸（或短軸）的端點，然后拖動鼠標在合適位置單擊左鍵以初定該軸的另一端點，最后拖動鼠標初定另一個方向，點擊中鍵進行確認并退出，見下圖。

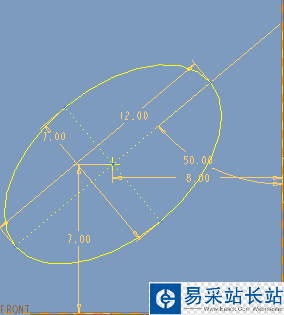

3、雙擊尺寸并進行修改或添加其它尺寸、約束，完成橢圓尺寸和位置的設置，如下圖。

二、中心和軸橢圓

1、點擊草繪功能區的“中心和軸橢圓”按鈕，下圖所示。

2、在草繪區適當位置單擊左鍵，初定橢圓的中心，然后拖動鼠標初定長軸（或短軸）的端點，最后拖動鼠標初定另一個方向，點擊中鍵進行確認并退出，見下圖。

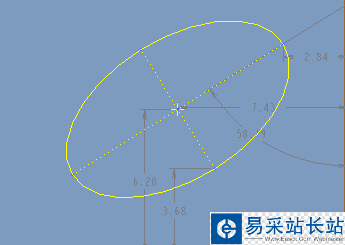

3、C雙擊尺寸并進行修改或添加其它尺寸、約束，完成橢圓尺寸和位置的設置，如下圖。

以上就是proe繪制橢圓圖形的兩種方法，希望大家喜歡，請繼續關注錯新站長站。
