ProE想要創建剖面圖，比如在看圖紙的內部結構的時候，就需要創建剖面圖。該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.27GB更新時間：2017-06-14

1、打開視圖管理器

2、選擇剖面工具

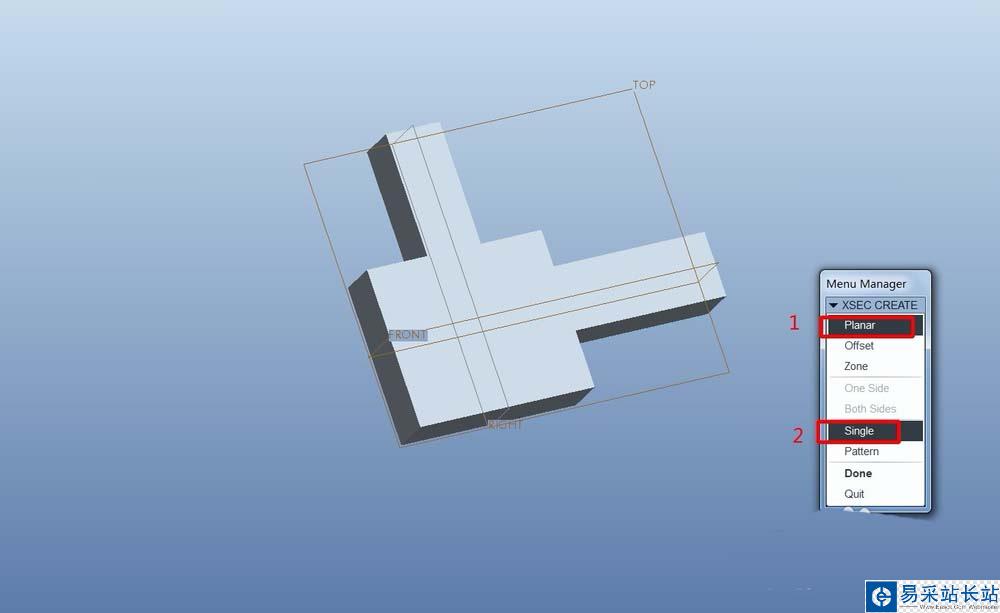

3、選擇新建剖面

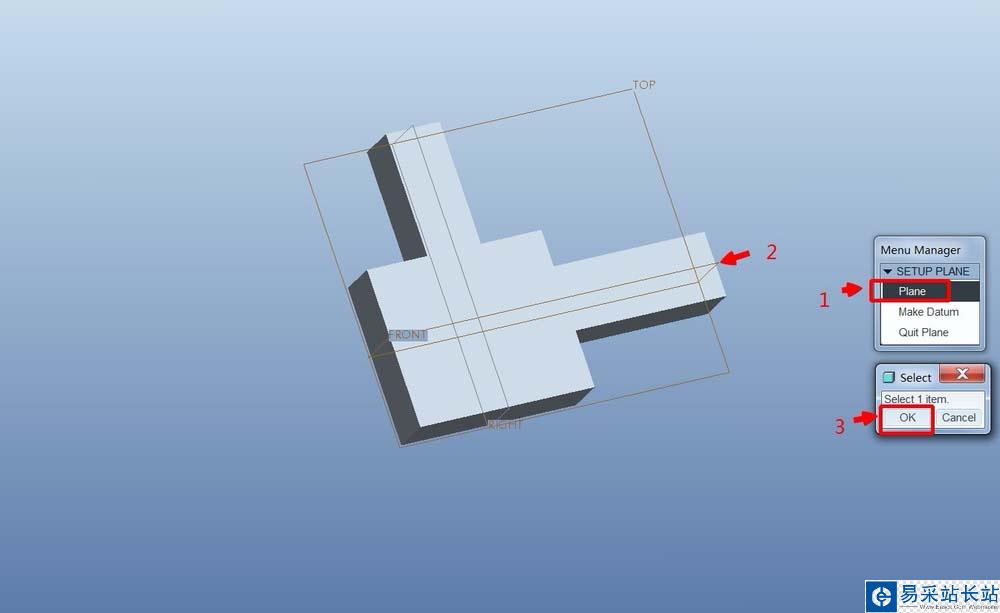

4、我們選擇的是基準面創建。所以選擇想要剖的基準面，點擊完成

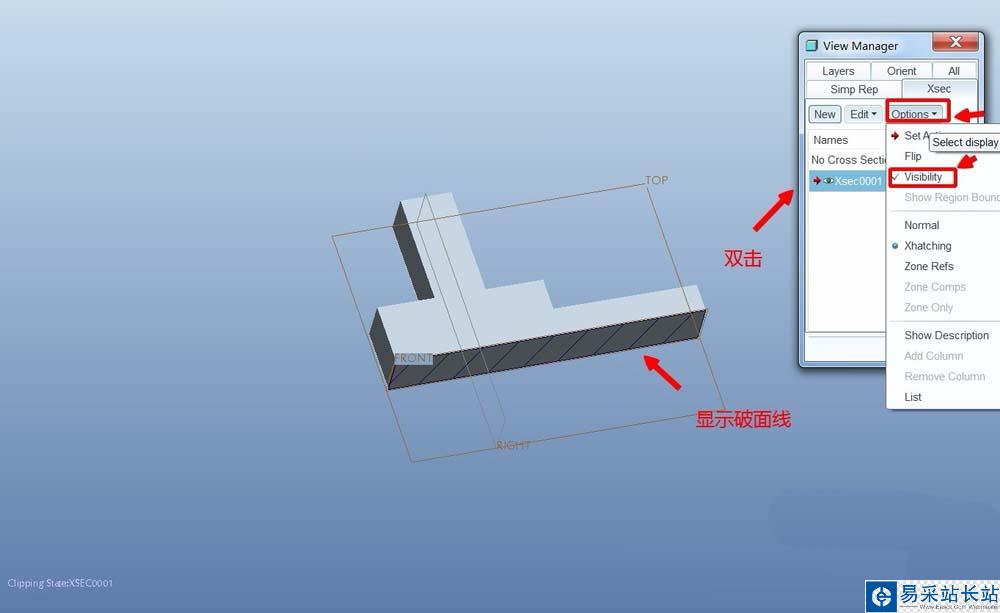

5、雙擊創建好的剖面

6、現在看到的就是剖切后留下的部分。也可以點擊顯示剖切線。這樣更容易看清楚剖切的內容

以上就是ProE剖面圖創建方法，希望大家喜歡，請繼續關注錯新站長站。
