Proe5.0中想要創建一個活塞零件，該怎么創建呢？下面我們就來看看Proe5.0創建活塞零件的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.27GB更新時間：2017-06-14

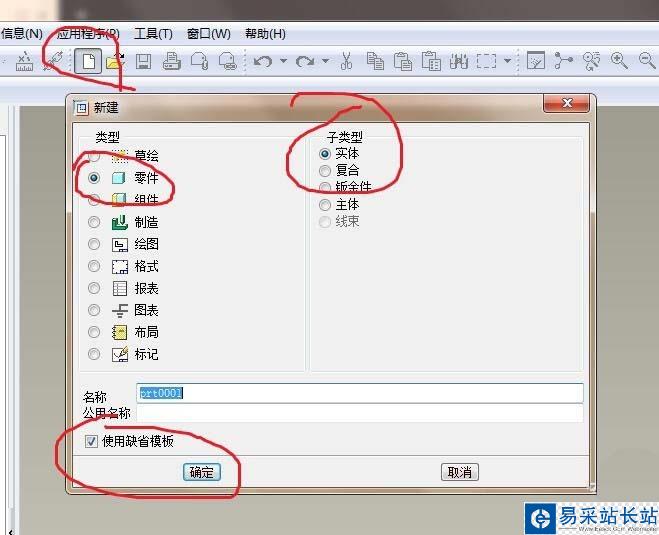

1、如下圖所示，打開Pro/e5.0軟件，點擊標題欄中的“新建”圖標，設置“新建”對話框：類型為零件，子類型為實體，勾選“使用缺省模板”，點擊“確定”。

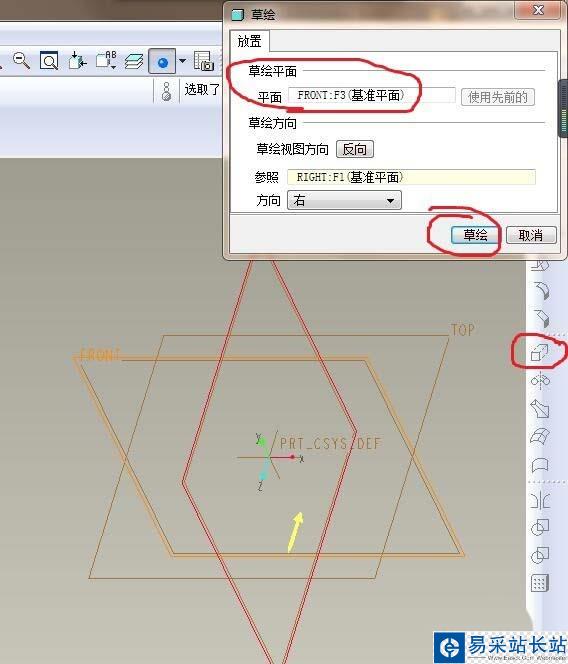

2、首先如下圖所示，執行【拉伸——放置——定義——FRONT面——草繪】。

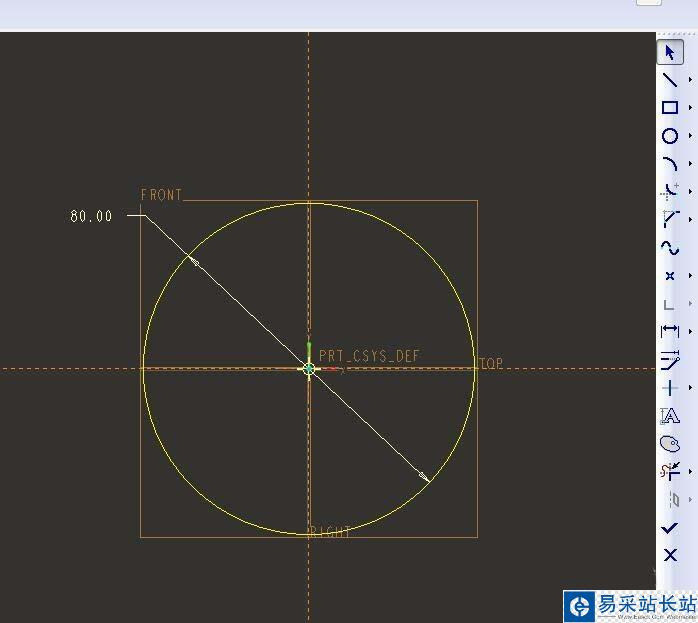

3、如下圖所示，進入到草繪環境，首先點擊右邊工具箱中的“圓”圖標，然后在草繪區域以坐標原點為圓心畫一個圓，然后點擊右邊工具箱中的“標注”圖標，然后標注圓直徑80，然后點擊右邊工具箱最下方的√，完成并退出草繪。

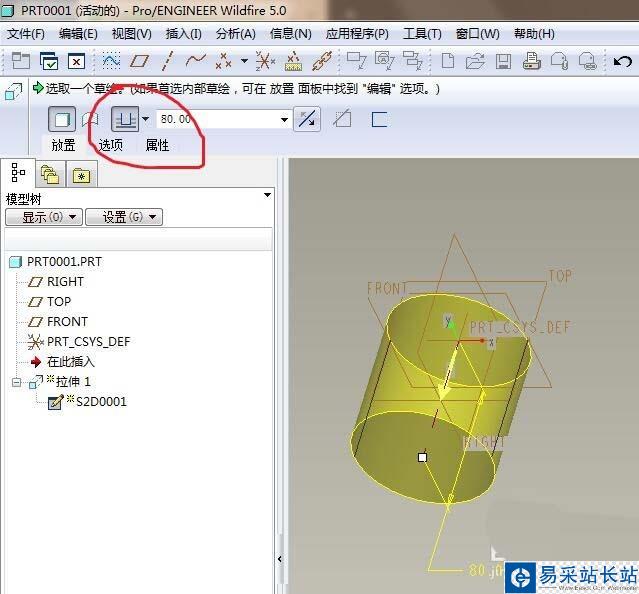

4、如下圖所示，在軟件左上角設置拉伸高度為80，然后再在軟件右上角點擊√，完成拉伸實體操作。

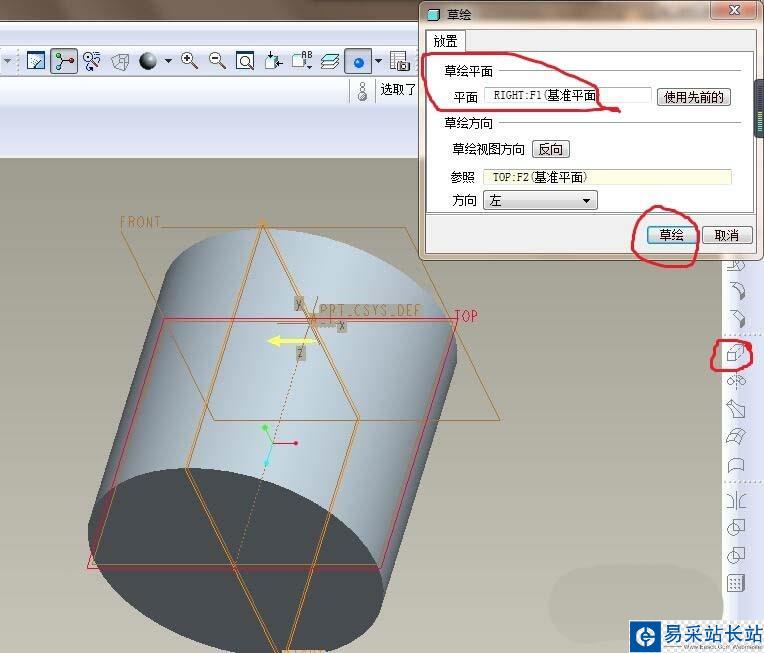

5、如下圖所示，執行【拉伸——放置——定義——RIGHT面——草繪】。

6、如下圖所示，進入到草繪環境，首先點擊右邊工具箱中的“圓”圖標，在草繪區域中心線上畫一個圓，然后點擊右邊工具箱中的“標注”圖標，按照下圖尺寸進行標注，最后點擊右邊工具箱中的√，完成并退出草繪。

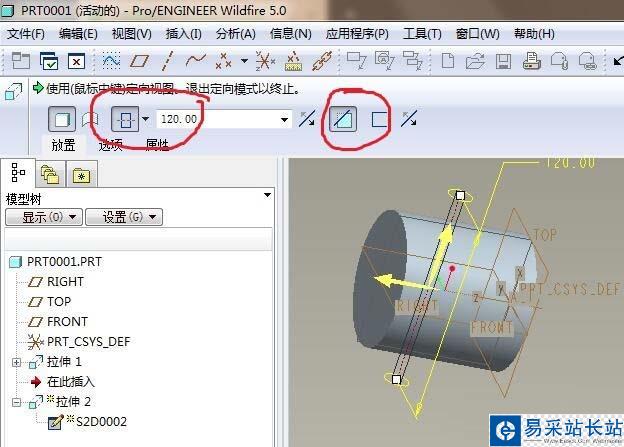

7、如下圖所示，在軟件左上角點擊“去除材料”圖標，拉伸方式改成雙向拉伸，拉伸距離盡可能長，超出圓柱實體就好，筆者輸入雙向拉伸120，最后在軟件右上角點擊√，完成拉伸除料操作。

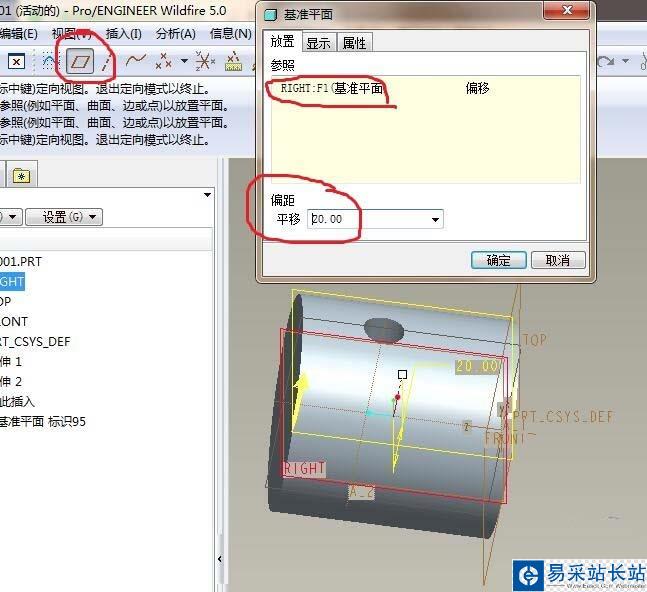

8、如下圖所示，創建基準面。具體：點擊工具欄中的“平面”圖標，參照一欄點擊RIGHT面，偏距平移設置為20，點擊“確定”，完成基準面DTM1的創建。

9、如下圖所示，執行【拉伸——放置——定義——DTM1面——草繪】，以新建的基準面DTM1為草繪平面。
