之前我們介紹了使用SolidWorks創建鈴鐺模型的方法，今天我們就來看看使用Proe5.0創建鈴鐺模型的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.27GB更新時間：2017-06-14

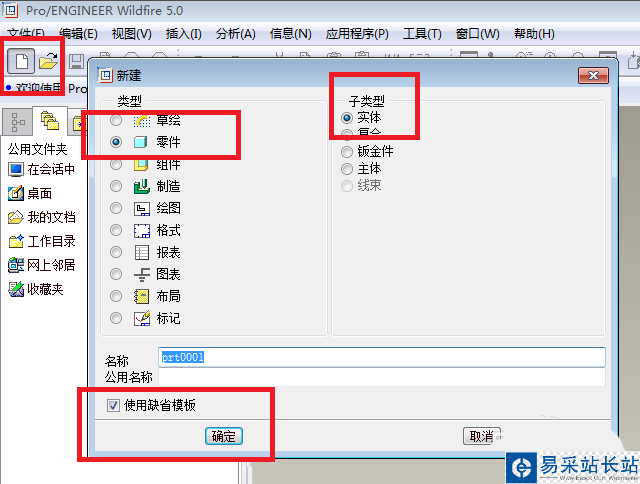

1、如下圖所示，打開Pro/e5.0軟件，新建一個實體零件文件，為了省事，直接使用缺省模板。

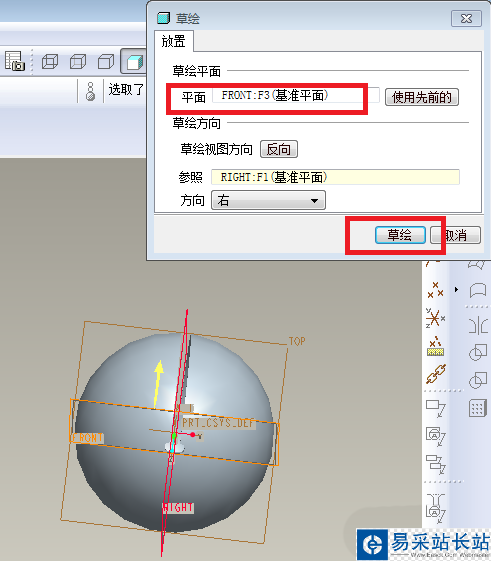

2、如下圖所示，進入到三維建模狀態之后，首先如下圖，執行【旋轉——位置——定義——FRONT面——草繪】。

3、如下圖所示，進入到草繪環境，

1）激活“中心線”命令，過坐標原點畫一條縱向中心線，

2）激活“圓”命令，以坐標原點為圓心畫兩個圓，

3）雙擊修改大圓直徑為100，小圓直徑為94，

4）激活“直線”命令，畫一條直線，將整個圓環均分為兩份，

5）激活“裁剪”命令，將圖像按照下圖進行裁剪，

6）點擊“√”，完成并退出草繪。

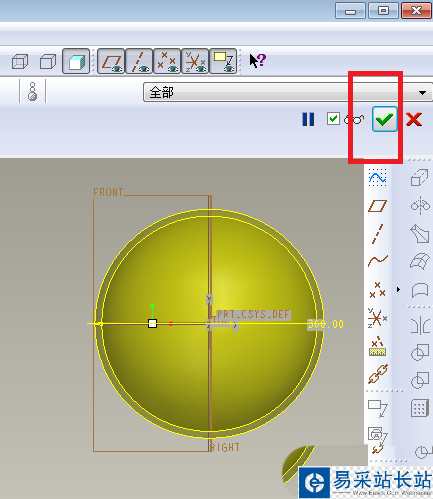

4、如下圖所示，退出草繪之后，看著預覽效果，點軟件右上角控制欄中的“√”，完成并結束本次操作。

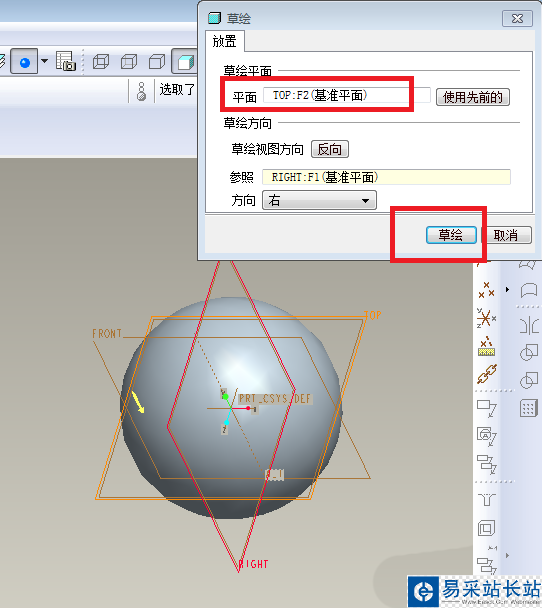

5、如下圖所示，點擊工具欄中的“拉伸”圖標，軟件左上角先回點擊“放置”、“定義”，點擊“TOP面”為草繪平面，點擊“草繪”。

6、如下圖所示，進入到草繪環境，先后畫一個矩形，然后分別以兩個角點為圓心畫兩個相切的圓，然后裁剪成下圖中的形狀，最后標注尺寸，合適即可，最后的最后，“√”完成并退出草繪。

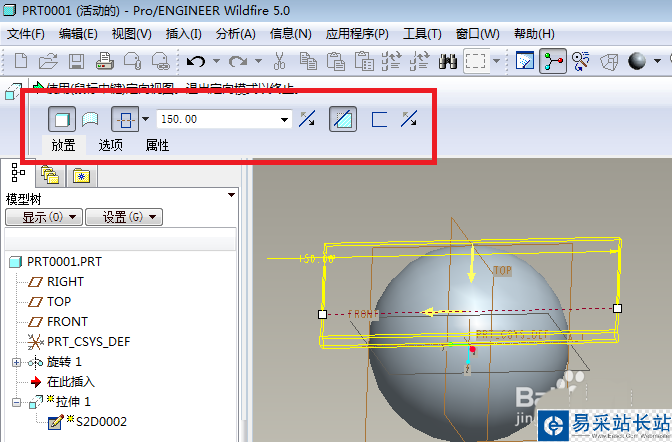

7、如下圖所示，軟件左上角控制欄中設置拉伸方式為雙向拉伸，看著預覽效果更改拉伸距離至超出實體，別忘了點擊“去除材料”圖標，更別忘了軟件右上角控制欄中的“√”需要點擊。

8、如下圖所示，執行【旋轉——位置——定義——FRONT面——草繪】。

9、如下圖所示，進入到草繪環境，
