使用SketchUp做基地模型的時候,常常遇到線段不能完全相交而導致面封不上的問題,那么如何檢查斷線并準確封面呢?我來介紹一下自己的經驗。
1、打開SketchUp軟件。以SU2015為例。
2、導入cad文件。在這里以一個簡單的矩形為例。

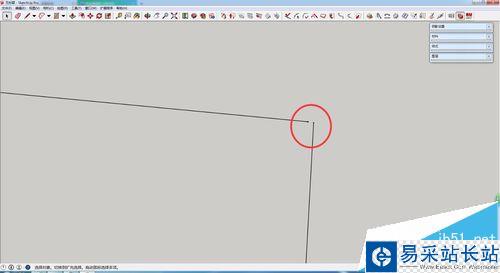

3、將模型放大后仔細觀察可以發現,在矩形的一角,有兩條線并未完全相交。

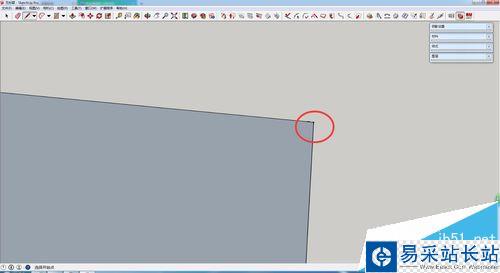

4、一般的處理方法是用畫線工具將兩個線頭補齊,這樣就能生成一個平面。
5、還有另一個方法是使用SUAPP里的查找線頭工具,如下圖所示的圖標。

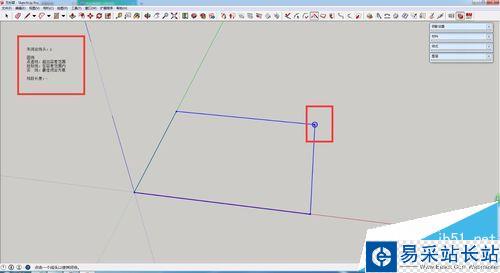

6、將文件選中后,點擊“查找線頭”的圖標,便可以發現在界面左上角有未閉合線頭的信息。未閉合處有一個藍色標記。

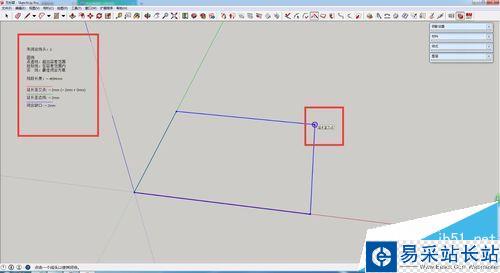

7、將鼠標移動到藍色標記的位置,就可以顯示線段長度信息,以及兩條未連接的線段的間距信息。

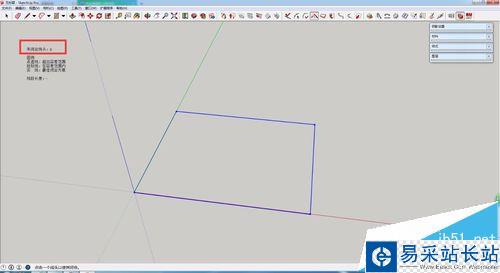

8、點擊藍色標記,線頭會自動連接,左上方的信息欄也會跟著改動,顯示現在未連接的線段數量為零。

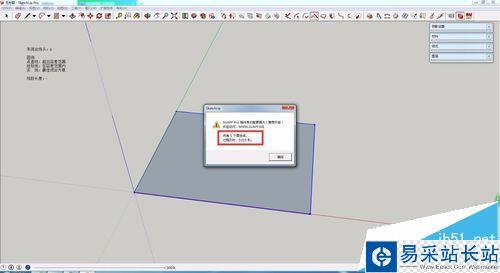

9、在這是再使用封面工具,就可以自動生成一個完美的平面了。
