很多新手都遇到過類似的問題,不知道如何快速的繪制CATIA的百格線。
一、準備工作:
1、自動繪制百格線的關鍵工具是“Draw-Grid“,點擊下載工具。用CATIA打開需要繪制百格線的工程圖。

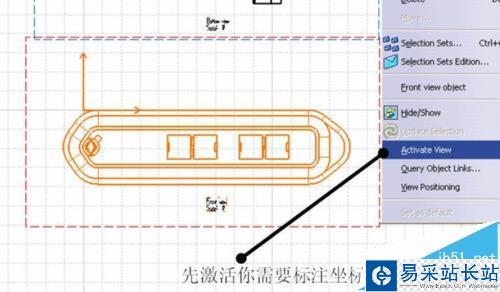

2、激活視圖:在需要繪制百格線的視圖上右鍵,在菜單中選擇激活。

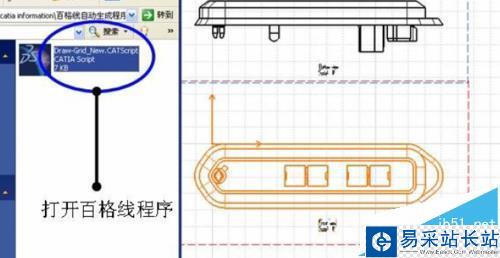

3、運行輔助工具,“Draw-Grid”。

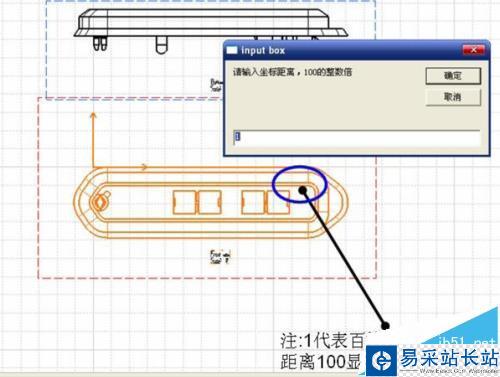

4、在提示框中輸入百格線間距并確認,注意:此值*100即為線間距,值越大相鄰兩條線的差值越大。

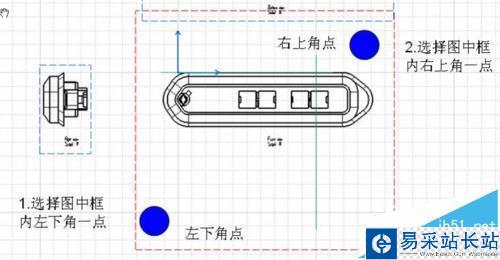

5、然后先點擊視圖的左下,后點擊視圖右上。
注意:點擊的位置決定了百格線繪制的范圍。試驗幾次你就能把握的很好。

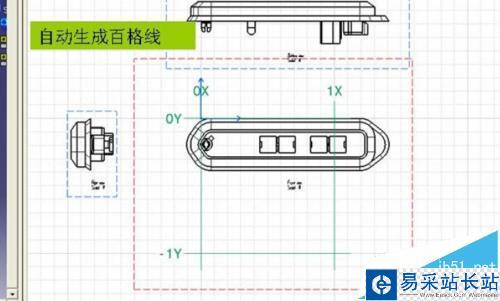

6、點擊后會自動生成百格線。如下圖。
