該經驗為大家分享一篇proe怎么制作遙控器的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

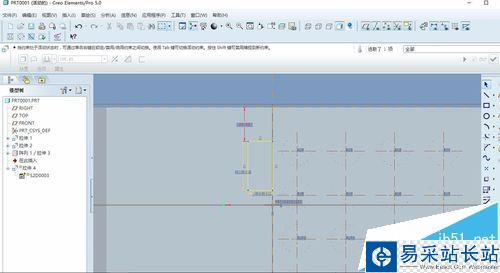

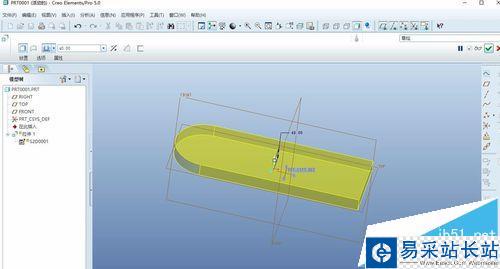

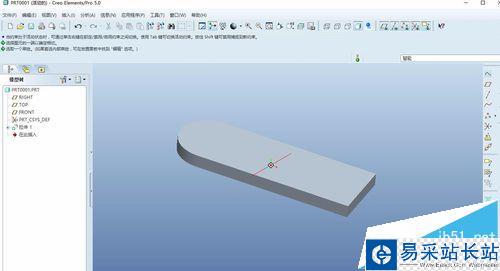

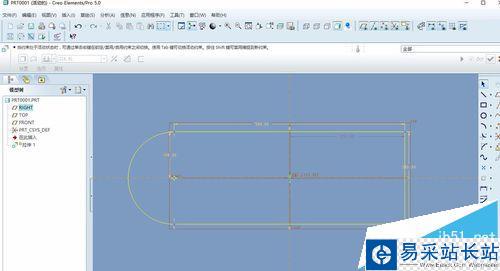

1、首先打開我們的proe軟件，Ctrl+N新建一個文件，子類型為實體；然后使用拉伸的命令拉伸一個長方體，在TOP面繪制下圖所示的輪廓線條；拉伸的高度為40。

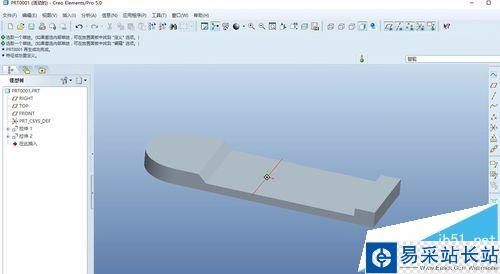

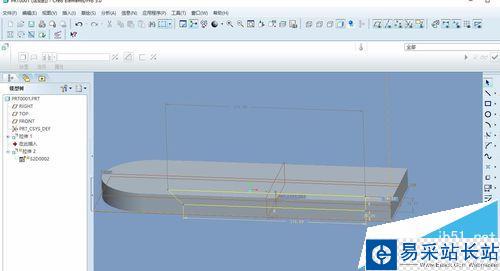

2、再次使用拉伸的命令，在上一步所創建的實體側面繪制平面，使用切除材料，調整切除方向，將多余的材料切除。如下圖所示。

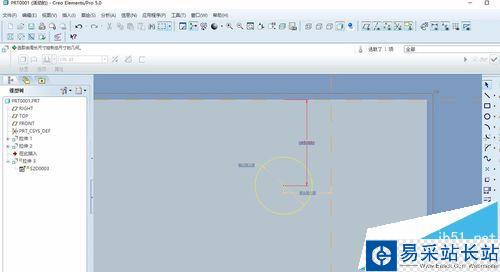

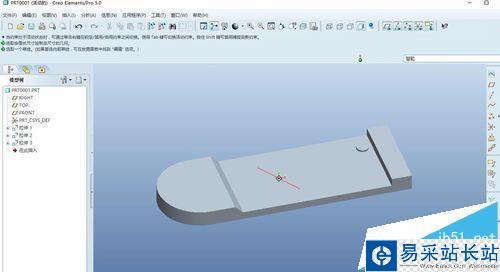

3、再次使用拉伸，在切除的拉伸面上草繪平面，拉伸的高度為5，這是創建一個圓形的按鈕。

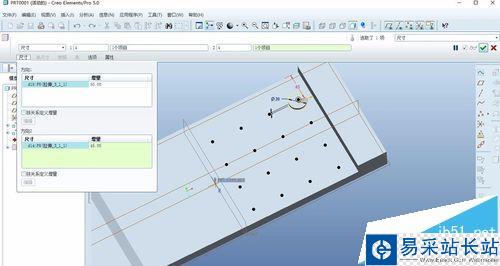

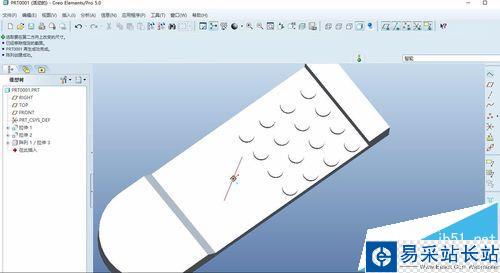

4、拾取上一步所創建的圓形按鈕，然后點擊陣列工具，點擊尺寸，修改增量，在另外的一個方向也是使用同樣的方法，增列都是為4，如下圖所示。

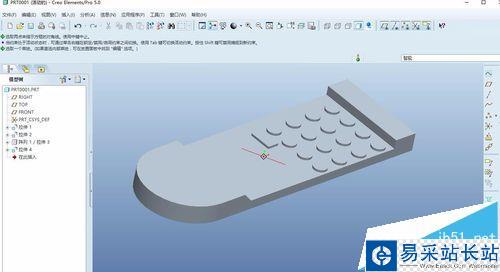

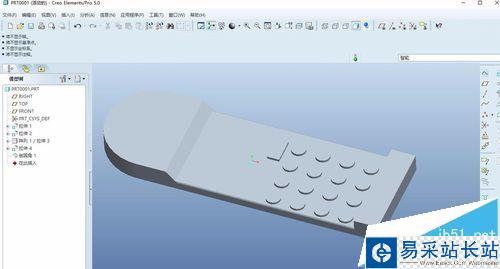

5、繼續使用拉伸，在切除的拉伸面上草繪平面，拉伸的高度為5，這是創建一個矩形的按鈕。和第三步一樣的方法。

6、最后我們來進行倒圓角處理，點擊倒圓角工具，拾取棱邊，輸入圓角的大小為5。大致如下圖所示。
