Pro/Engineer是美國參數技術公司（PTC)旗下的CAD/CAM/CAE一體化純參數化設計的三維軟件。由于前些年國內工業發展，3D軟件的應用迫在眉睫，但迫于沒有更多的可選擇性以及價格因素，PROE成為了眾多設計師的青睞選擇。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

雖然目前來看PROE算不上優秀，但在國內“機加工”尤其是“產品設計”領域依然占據重要位置。由于目前依然有很多人使用或者說想要學習用PROE做結構設計，于裝配體中進行孔位布局或修正具有重要意義。本文以Proe Wildfire5.0為例講解如何將裝配體中的孔特征繼承或者說傳遞到子零件。

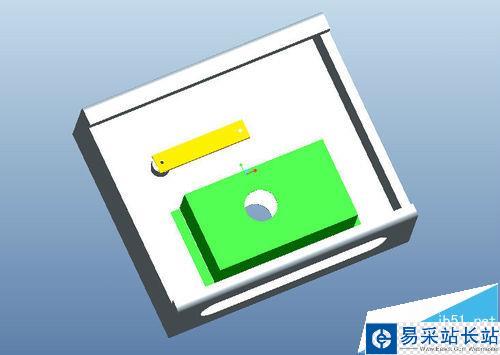

1、打開所需裝配體，點擊孔特征

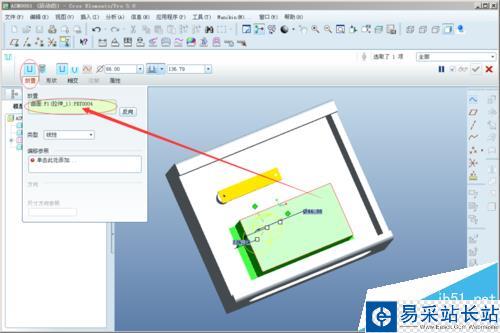

2、選擇 放置，選擇想要放置孔的平面。

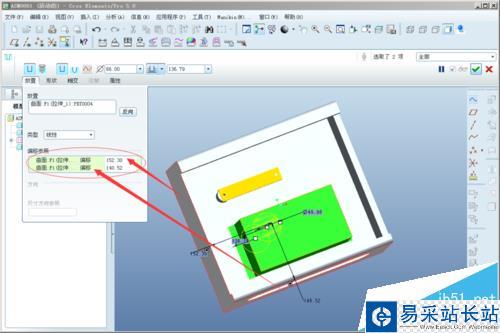

3、點擊偏移參照，按住CTRL鍵選擇兩個可以決定孔位位置的參照面。然后修改孔位參照、孔屬性及各種數據。

4、點擊確定，貫通兩個零件的孔出現。

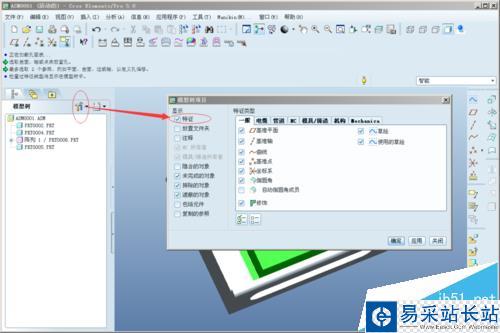

5、按步驟打開特征樹。

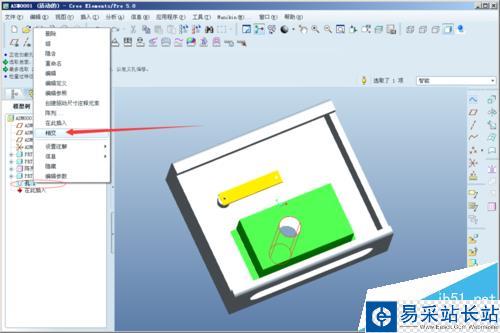

6、于特征樹中選擇之前的孔特征，右鍵并選擇相交。

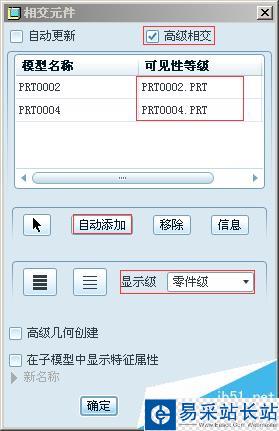

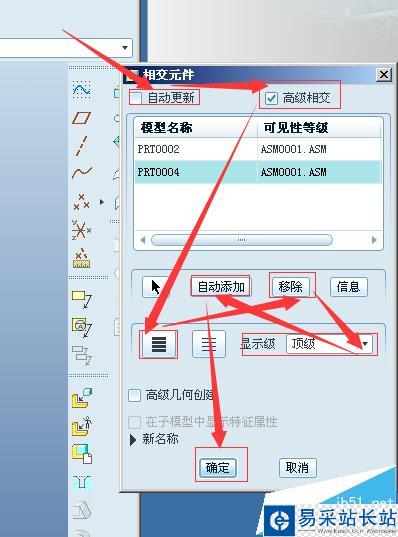

7、于出現的小界面中（按圖中箭頭所示操作）：1）取消自動更新。2）選擇高級相交。3）全選模型。4）點擊移除。5）顯示級選擇零件級。6）點擊自動添加。7）確定退出

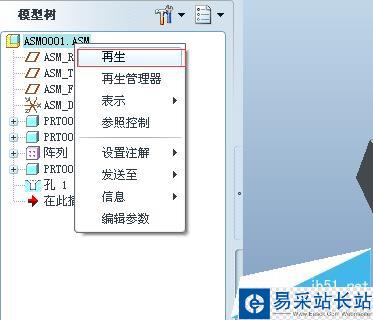

8、退出后再生并保存。

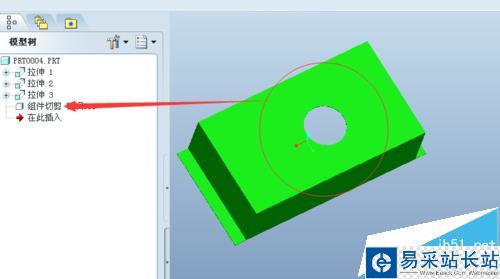

9、打開所需單個零件，孔位如期而至（但此孔位無法在零件中修改！）。
